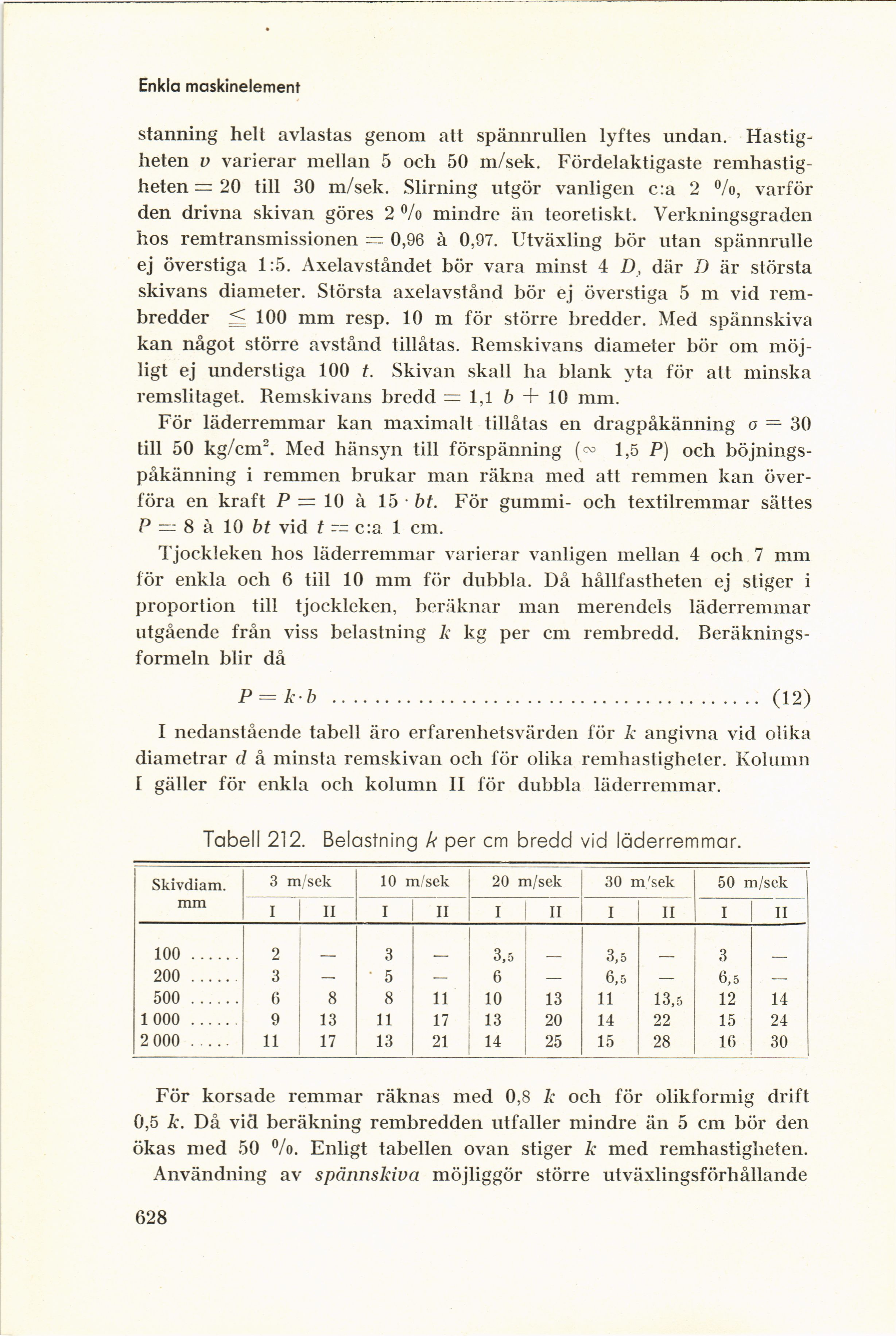

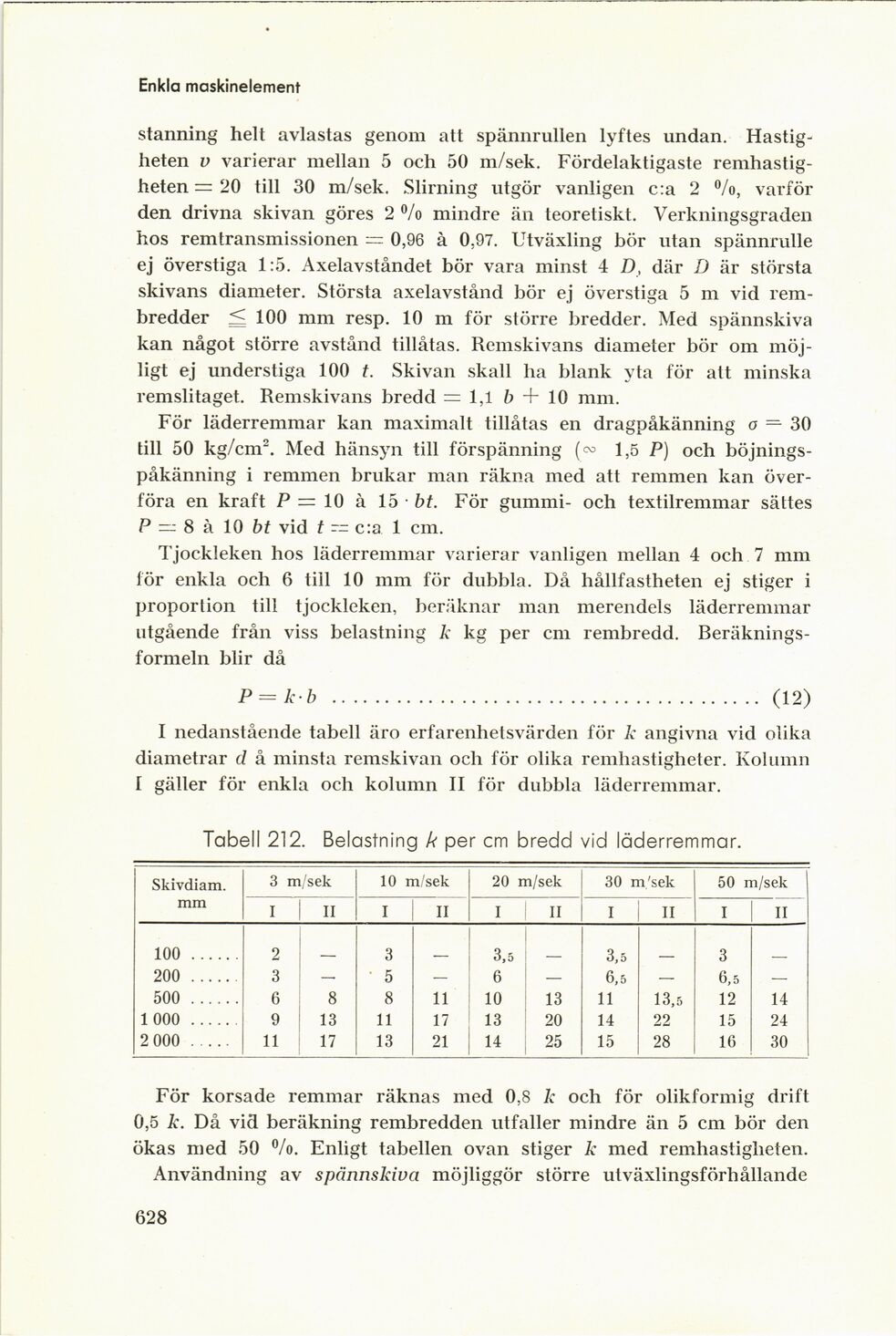

Enkla maskinelement
stanning helt avlastas genom att spännrullen lyftes undan.
Hastigheten v varierar mellan 5 och 50 m/sek. Fördelaktigaste
remhastigheten = 20 till 30 m/sek. Slirning utgör vanligen c:a 2 °/o, varför
den drivna skivan göres 2 °/o mindre än teoretiskt. Verkningsgraden
hos remtransmissionen — 0,96 å 0,97. Utväxling bör utan spännrulle
ej överstiga 1:5. Axelavståndet bör vara minst 4 D, där D är största
skivans diameter. Största axelavstånd bör ej överstiga 5 m vid
rembredder < 100 mm resp. 10 m för större bredder. Med spännskiva
kan något större avstånd tillåtas. Remskivans diameter bör om
möjligt ej understiga 100 t. Skivan skall ha blank yta för att minska
remslitaget. Remskivans bredd = 1,1 b + 10 mm.
För läderremmar kan maximalt tillåtas en dragpåkänning o — 30
till 50 kg/cm2. Med hänsyn till förspänning (~ 1,5 P) och
böjnings-påkänning i remmen brukar man räkna med att remmen kan
överföra en kraft P = 10 å 15 • bt. För gummi- och textilremmar sättes
P — 8 å 10 bt vid t — c:a 1 cm.
Tjockleken hos läderremmar varierar vanligen mellan 4 och 7 mm
för enkla och 6 till 10 mm för dubbla. Då hållfastheten ej stiger i
proportion till tjockleken, beräknar man merendels läderremmar
utgående från viss belastning k kg per cm rembredd.
Beräknings-formeln blir då
P = kb ................................................. (12)
I nedanstående tabell äro erfarenhetsvärden för k angivna vid olika
diametrar cl å minsta remskivan och för olika remhastigheter. Kolumn
I gäller för enkla och kolumn II för dubbla läderremmar.
Tabell 212. Belastning k per cm bredd vid läderremmar.
Skivdiam. mm 3 m/sek 10 m/sek 20 m/sek 30 m’sek 50 m/sek
I H I II I II I II I II
100 2 — 3 — 3,5 — 3,5 — 3 —
200 3 — 5 — 6 — 6,5 — 6,5 —
500 6 8 8 11 10 13 11 13,5 12 14
1 000 9 13 11 17 13 20 14 22 15 24
2 000 11 17 13 21 14 25 15 28 16 30
För korsade remmar räknas med 0,8 k och för olikformig drift
0,5 k. Då vid beräkning rembredden utfaller mindre än 5 cm bör den
ökas med 50 %. Enligt tabellen ovan stiger k med remhastigheten.
Användning av spännskiva möjliggör större utväxlingsförhållande
628
