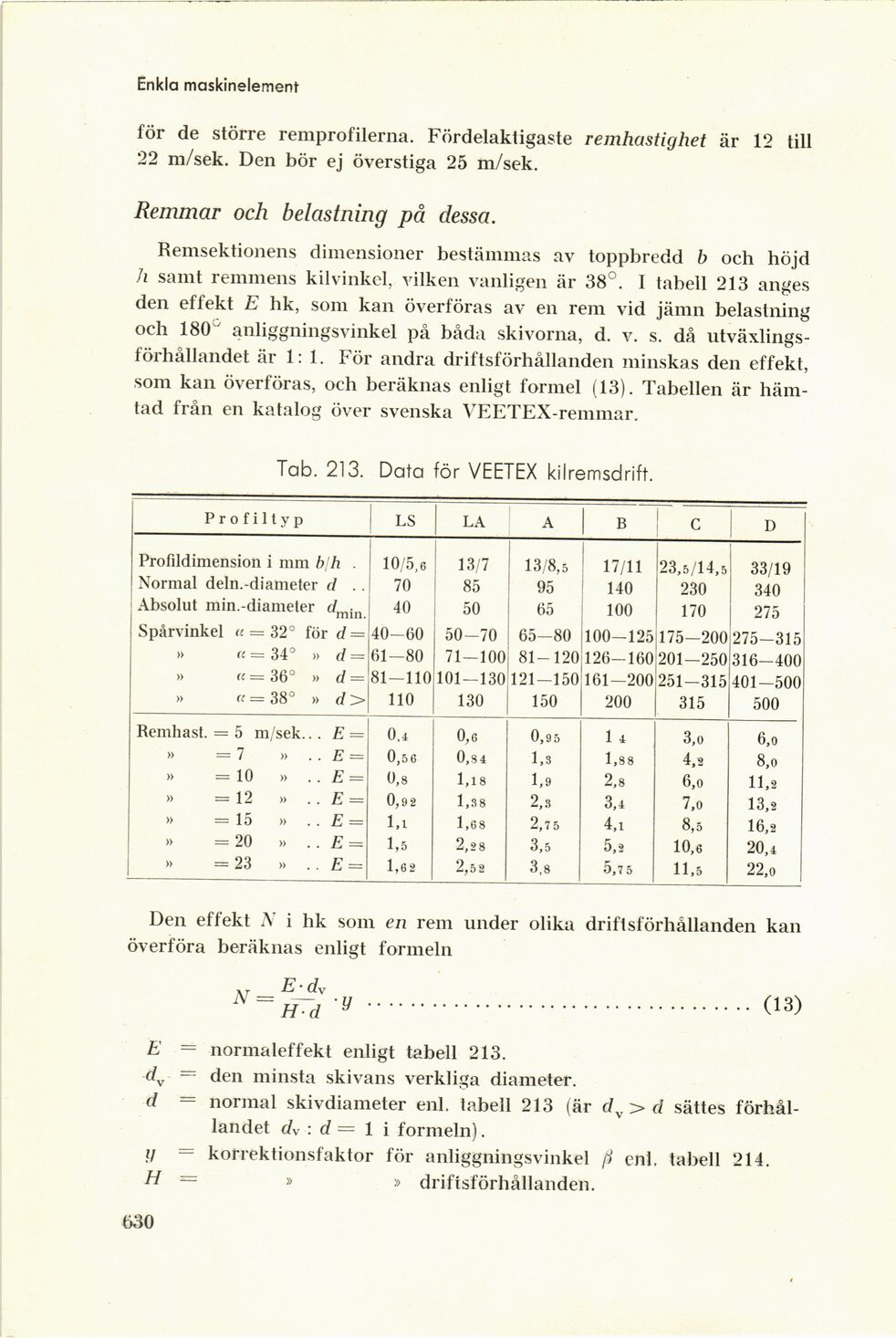

Enkla maskinelement
för de större remprofilerna. Fördelaktigaste remhastighet är 12 till
22 m/sek. Den bör ej överstiga 25 m/sek.
Remmar och belastning på dessa.
Remsektionens dimensioner bestämmas av toppbredd b och höjd
h samt remmens kilvinkel, vilken vanligen är 38°. I tabell 213 anges
den effekt E hk, som kan överföras av en rem vid jämn belastning
och 180 anliggningsvinkel på båda skivorna, d. v. s. då
utväxlings-förhållandet är 1: 1. För andra driftsförhållanden minskas den effekt,
som kan överföras, och beräknas enligt formel (13). Tabellen är
hämtad från en katalog över svenska VEETEX-remmar.
Tab. 213. Data för VEETEX kiIremsdrift.
Profiltyp LS LA A B C D
Profildimension i mm b!h . 10/5,6 13/7 13/8,5 17/11 23,5/14,5 33/19
Normal deln.-d i ameter d . . 70 85 95 140 230 340
Absolut min.-diameter dmin 40 50 65 100 170 275
Spårvinkel « = 32° för d = 40-60 50-70 65-80 100-125 175-200 275-315
» a = 34° » d = 61-80 71—100 81-120 126-160 201-250 316-400
» a — 36° » d = 81—110 101—130 121-150 161-200 251-315 401-500
» «= 38° » d> 110 130 150 200 315 500
Remhast. = 5 m/sek... E = 0,4 0,6 0,95 1 4 3,o 6,o
» = 7 » .. E — 0,56 0,84 1,3 1,88 4,2 8,o
» = 10 » . . E — 0,8 1,18 1,9 2,8 6,o 11,2
» = 12 » . . E — 0,9 2 1,38 2,3 3,4 7,o 13,2
» =15 » .. E = 1,1 1,68 2,75 4,1 8,5 16,2
» =20 » .. E = 1,5 2,2 8 3,5 5,2 10,6 20,4
» =23 » .. E = 1,62 2,5 2 3,8 5,7 5 11,5 22,0
Den effekt A’ i hk som en rem under olika driftsförhållanden kan
överföra beräknas enligt formeln
N = ............................................... (13)
n • CL
E — normaleffekt enligt tabell 213.
dv = den minsta skivans verkliga diameter.
d — normal skivdiameter enl. tabell 213 (är dv> d sättes
förhållandet dv : d = 1 i formeln).
y = korrektionsfaktor för anliggningsvinkel /i enl. tabell 214.
H = » » driftsförhållanden.
630
