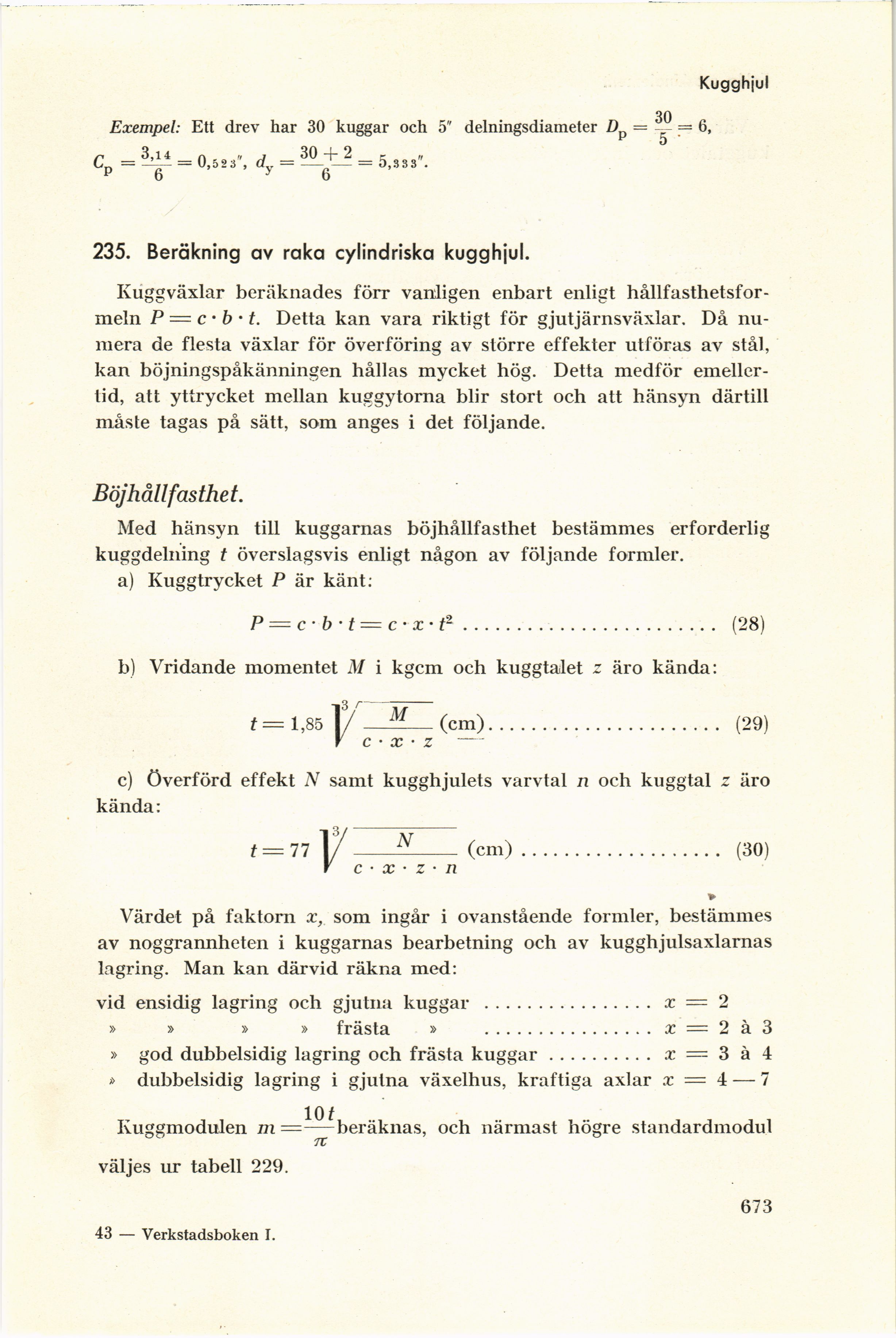

Kugghjul
30
Exempel: Ett drev har 30 kuggar och 5" delningsdiameter D = — = 6,
p 5
z, 3,14 r, "a 30 T 2 r n
= —–––-= 0,523 , a„ — –- –- = 5,333 .
p 6 y 6
235. Beräkning av raka cylindriska kugghjul.
Kuggväxlar beräknades förr vanligen enbart enligt
hållfasthetsfor-meln P — c • b • t. Detta kan vara riktigt för gjutjärnsväxlar. Då
numera de flesta växlar för överföring av större effekter utföras av stål,
kan böjningspåkänningen hållas mycket hög. Detta medför
emellertid, att yttrycket mellan kuggytorna blir stort och att hänsyn därtill
måste tagas på sätt, som anges i det följande.
Böjhållfasthet.
Med hänsyn till kuggarnas böjhållfasthet bestämmes erforderlig
kuggdelning t överslagsvis enligt någon av följande formler.
a) Kuggtrycket P är känt:
P = c- b’t = C’X-P
(28)
b) Vridande momentet M i kgcm och kuggtalet z äro kända:
f = 1,85 1/ —______(cm)......................... (29)
r c • x • z —
c) Överförd effekt N samt kugghjulets varvtal n och kuggtal z äro
kända:
t =11 1/––––––– (cm)...................... (30)
f c • x • z • n
Värdet på faktorn x, som ingår i ovanstående formler, bestämmes
av noggrannheten i kuggarnas bearbetning och av kugghjulsaxlarnas
lagring. Man kan därvid räkna med:
vid ensidig lagring och gjutna kuggar ..................... x = 2
» » » » frästa » x = 2 ä 3
» god dubbelsidig lagring och frästa kuggar.............. x = 3 ä 4
» dubbelsidig lagring i gjutna växelhus, kraftiga axlar x = 4 — 7
Kuggmodulen m =
lOf
TT
beräknas, och närmast högre standardmodul
väljes ur tabell 229.
43 — Verkstadsboken I.
673
