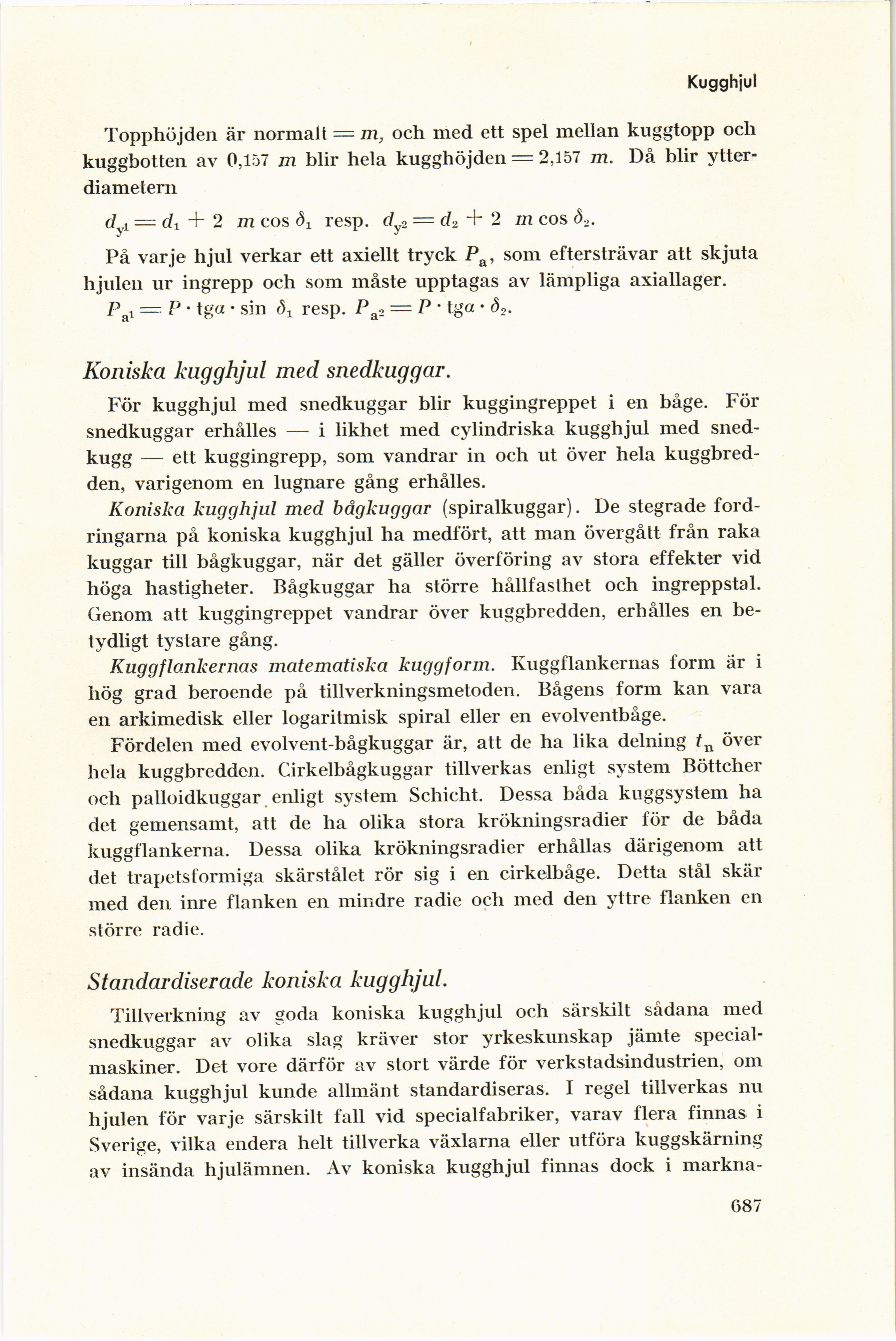

Full resolution (JPEG) - On this page / på denna sida - Enkla maskinelement - Kugghjul, av Olof Lodén - 239. Koniska kugghjul
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Kugghjul
Topphöjden är normalt = m, och med ett spel mellan kuggtopp och
kuggbotten av 0,157 m blir hela kugghöjden = 2,157 m. Då blir
ytter-diametern
dy — dy + 2 m cos resp. d 2 = d2 + 2 m cos ^2.
På varje hjul verkar ett axiellt tryck Pa, som eftersträvar att skjuta
hjulen ur ingrepp och som måste upptagas av lämpliga axiallager.
Pay = P • tg« • sin resp. P^ = P • tga • å2.
Koniska kugghjul med snedkuggar.
För kugghjul med snedkuggar blir kuggingreppet i en båge. För
snedkuggar erhålles — i likhet med cylindriska kugghjul med
sned-kugg — ett kuggingrepp, som vandrar in och ut över hela
kuggbred-den, varigenom en lugnare gång erhålles.
Koniska kugghjul med bågkuggar (spiralkuggar). De stegrade
fordringarna på koniska kugghjul ha medfört, att man övergått från raka
kuggar till bågkuggar, när det gäller överföring av stora effekter vid
höga hastigheter. Bågkuggar ha större hållfasthet och ingreppstal.
Genom att kuggingreppet vandrar över kuggbredden, erhålles en
betydligt tystare gång.
Kuggflankernas matematiska kuggform. Kuggflankernas form är i
hög grad beroende på tillverkningsmetoden. Bågens form kan vara
en arkimedisk eller logaritmisk spiral eller en evolventbåge.
Fördelen med evolvent-bågkuggar är, att de ha lika delning tn över
hela kuggbredden. Cirkelbågkuggar tillverkas enligt system Böttcher
och palloidkuggar enligt system Schicht. Dessa båda kuggsystem ha
det gemensamt, att de ha olika stora krökningsradier för de båda
kuggflankerna. Dessa olika krökningsradier erhållas därigenom att
det trapetsformiga skärstålet rör sig i en cirkelbåge. Detta stål skär
med den inre flanken en mindre radie och med den yttre flanken en
större radie.
Standardiserade koniska kugghjul.
Tillverkning av goda koniska kugghjul och särskilt sådana med
snedkuggar av olika slag kräver stor yrkeskunskap jämte
specialmaskiner. Det vore därför av stort värde för verkstadsindustrien, om
sådana kugghjul kunde allmänt standardiseras. I regel tillverkas nu
hjulen för varje särskilt fall vid specialfabriker, varav flera finnas i
Sverige, vilka endera helt tillverka växlarna eller utföra kuggskärning
av insända hjulämnen. Av koniska kugghjul finnas dock i
markna
687
