Spånavskiljande formgivning
hastigheterna erhålles en mycket mjuk övergång vid växlingarna.
Flera andra konstruktioner av förhandsväljare finnas, men den av
Herberts använda ger den snabbaste och mjukaste manövreringen.
Principen för de andra liknande förhands väljarna äro i huvudsak:
urkoppling av spindeldrivningen och snabb nedbromsning av spindelns

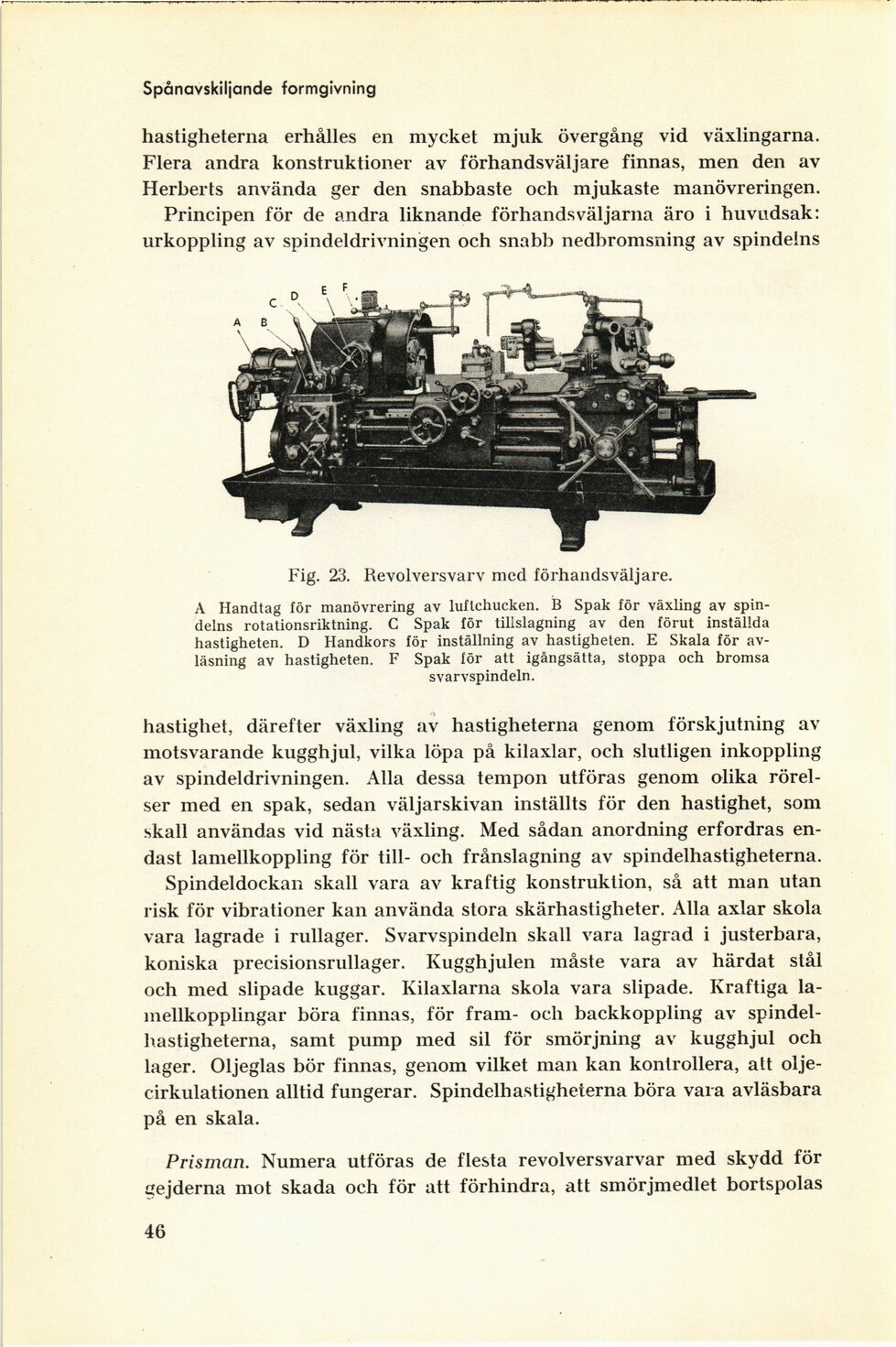

Fig. 23. Revolversvarv med förhandsväljare.
A Handtag för manövrering av luftchucken. B Spak för växling av
spindelns rotationsriktning. C Spak för tillslagning av den förut inställda
hastigheten. D Handkors för inställning av hastigheten. E Skala för
avläsning av hastigheten. F Spak för att igångsätta, stoppa och bromsa
svarvspindeln.
hastighet, därefter växling av hastigheterna genom förskjutning av
motsvarande kugghjul, vilka löpa på kilaxlar, och slutligen inkoppling
av spindeldrivningen. Alla dessa tempon utföras genom olika
rörelser med en spak, sedan väljarskivan inställts för den hastighet, som
skall användas vid nästa växling. Med sådan anordning erfordras
endast lamellkoppling för till- och frånslagning av spindelhastigheterna.
Spindeldockan skall vara av kraftig konstruktion, så att man utan
risk för vibrationer kan använda stora skärhastigheter. Alla axlar skola
vara lagrade i rullager. Svarvspindeln skall vara lagrad i justerbara,
koniska precisionsrullager. Kugghjulen måste vara av härdat stål
och med slipade kuggar. Kilaxlarna skola vara slipade. Kraftiga
lamellkopplingar böra finnas, för fram- och backkoppling av
spindelhastigheterna, samt pump med sil för smörjning av kugghjul och
lager. Oljeglas bör finnas, genom vilket man kan kontrollera, alt
olje-cirkulationen alltid fungerar. Spindelhastigheterna böra vara avläsbara
på en skala.
Prisman. Numera utföras de flesta revolversvarvar med skydd för
gejderna mot skada och för att förhindra, att smörjmedlet bortspolas
46
