Maskinbearbetning
när kylvätska användes. Gejdernas förslitning blir härigenom mindre
och noggrannheten bibehålies längre. Gejderskydden böra helst vara
så konstruerade, att de ligga an mot gejderstyrningarna, emedan detta
ger det bästa skyddet. De kunna även vara så konstruerade, att de
bilda ett tak över gejderna.

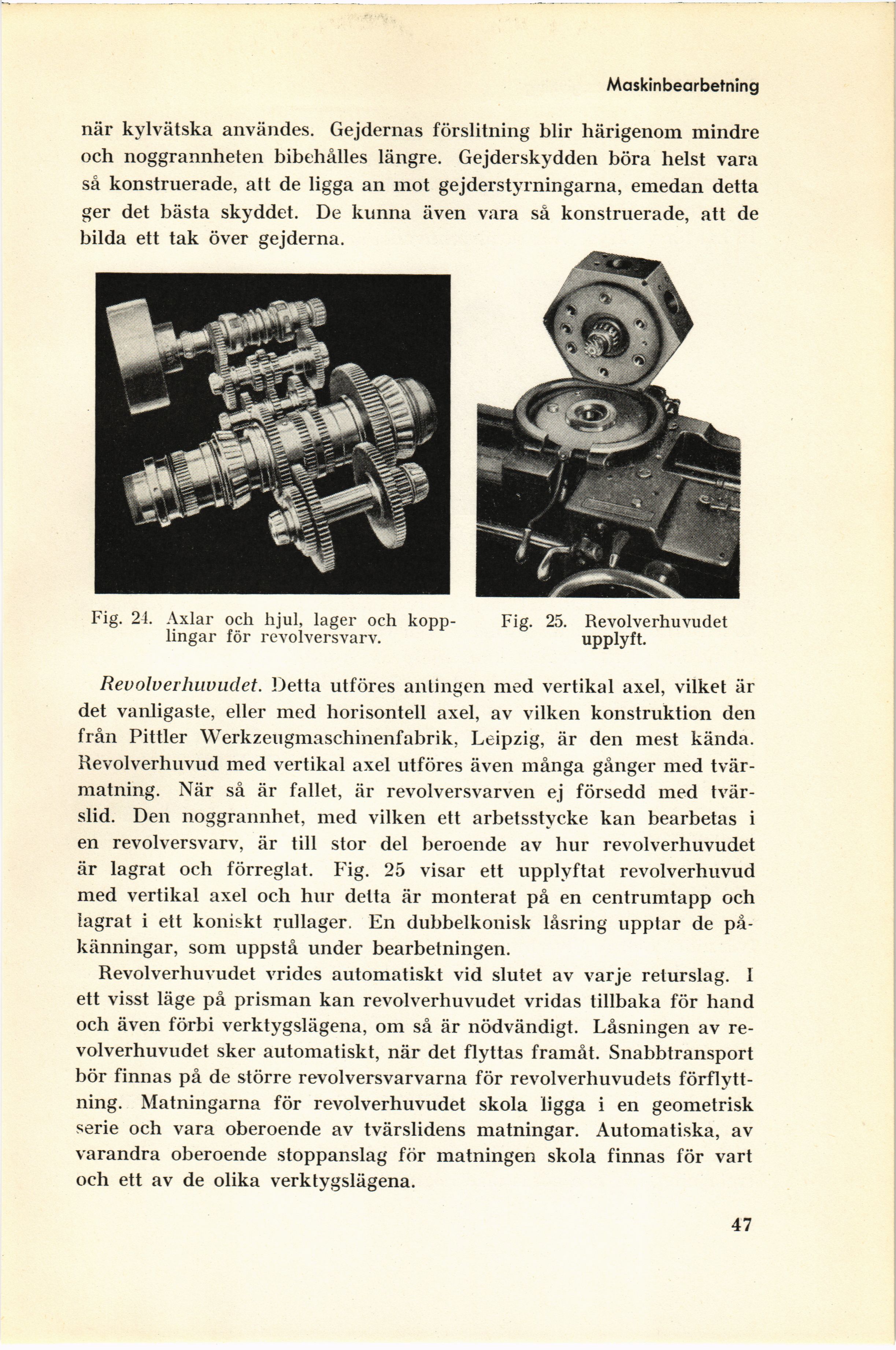

Fig. 24. Axlar och hjul, lager och
kopplingar för revolversvarv.
Fig. 25. Revolverhuvudet
upplyft.
Revolverhiivudet. Detta utföres antingen med vertikal axel, vilket är
det vanligaste, eller med horisontell axel, av vilken konstruktion den
från Pittler Werkzeugmaschinenfabrik, Leipzig, är den mest kända.
Revolverhuvud med vertikal axel utföres även många gånger med
tvärmatning. När så är fallet, är revolversvarven ej försedd med
tvärslid. Den noggrannhet, med vilken ett arbetsstycke kan bearbetas i
en revolversvarv, är till stor del beroende av hur revolverhuvudet
är lagrat och förreglat. Fig. 25 visar ett upplyftat revolverhuvud
med vertikal axel och hur detta är monterat på en centrumtapp och
lagrat i ett koniskt rullager. En dubbelkonisk låsring upptar de
på-känningar, som uppstå under bearbetningen.
Revolverhuvudet vridcs automatiskt vid slutet av varje returslag. 1
ett visst läge på prisman kan revolverhuvudet vridas tillbaka för hand
och även förbi verktygslägena, om så är nödvändigt. Låsningen av
revolverhuvudet sker automatiskt, när det flyttas framåt. Snabbtransport
bör finnas på de större revolversvarvarna för revolverhuvudets
förflyttning. Matningarna för revolverhuvudet skola ligga i en geometrisk
serie och vara oberoende av tvärslidens matningar. Automatiska, av
varandra oberoende stoppanslag för matningen skola finnas för vart
och ett av de olika verktygslägena.
47
