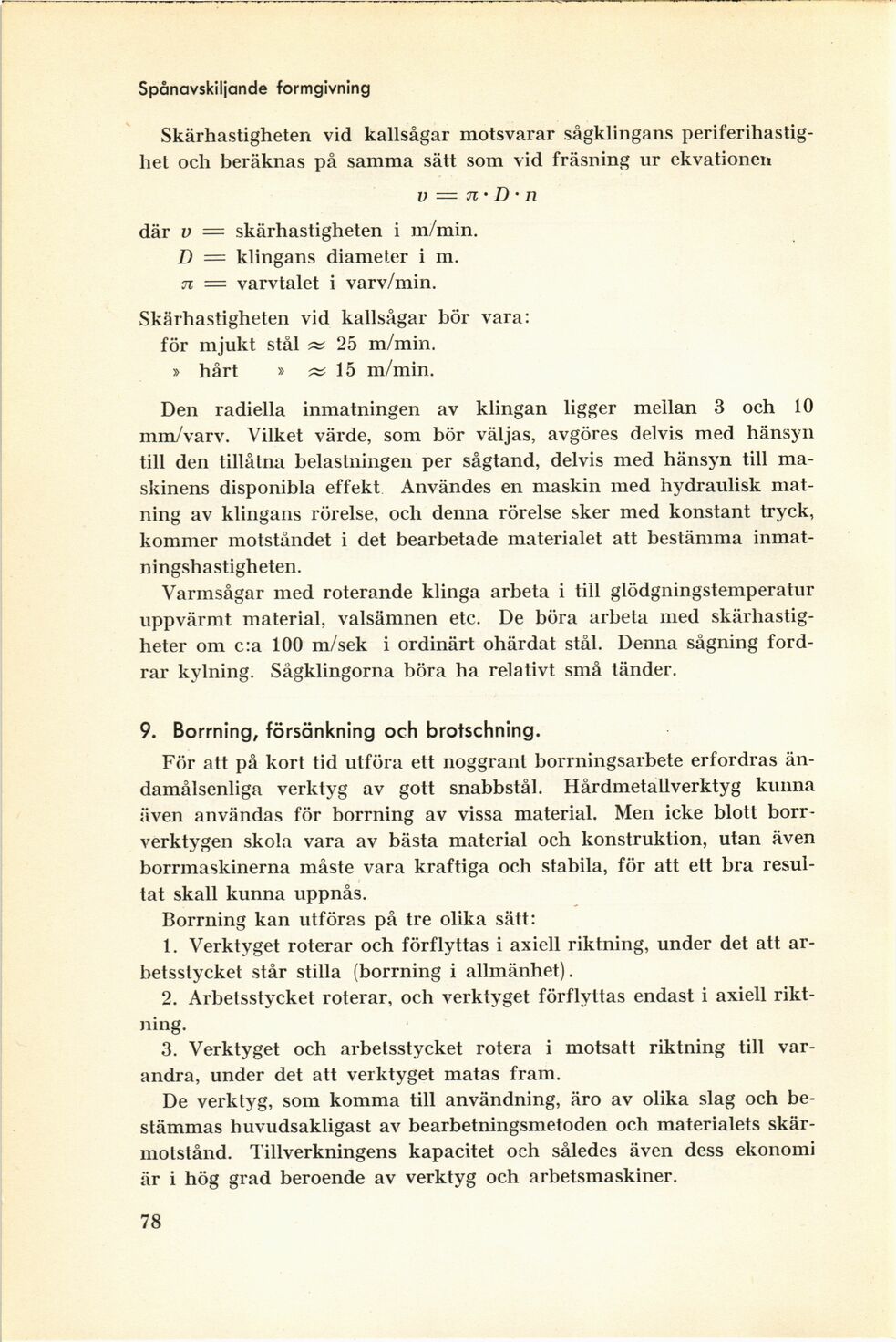

Spånavskiljande formgivning
Skärhastigheten vid kallsågar motsvarar sågklingans
periferihastighet och beräknas på samma sätt som vid fräsning ur ekvationen
v = n ■ D ’ n
där v = skärhastigheten i m/min.
D — klingans diameter i m.
71 = varvtalet i varv/min.
Skärhastigheten vid kallsågar bör vara:
för mjukt stål æ 25 m/min.
» hårt » »15 m/min.
Den radiella inmatningen av klingan ligger mellan 3 och 10
mm/varv. Vilket värde, som bör väljas, avgöres delvis med hänsyn
till den tillåtna belastningen per sågtand, delvis med hänsyn till
maskinens disponibla effekt Användes en maskin med hydraulisk
matning av klingans rörelse, och denna rörelse sker med konstant tryck,
kommer motståndet i det bearbetade materialet att bestämma
inmat-ningshastigheten.
Varmsågar med roterande klinga arbeta i till glödgningstemperatur
uppvärmt material, valsämnen etc. De böra arbeta med
skärhastig-heter om c:a 100 m/sek i ordinärt ohärdat stål. Denna sågning
fordrar kylning. Sågklingorna böra ha relativt små tänder.
9. Borrning, försänkning och brotschning.
För att på kort tid utföra ett noggrant borrningsarbete erfordras
ändamålsenliga verktyg av gott snabbstål. Hårdmetallverktyg kunna
även användas för borrning av vissa material. Men icke blott
borr-verktygen skola vara av bästa material och konstruktion, utan även
borrmaskinerna måste vara kraftiga och stabila, för att ett bra
resultat skall kunna uppnås.
Borrning kan utföras på tre olika sätt:
1. Verktyget roterar och förflyttas i axiell riktning, under det att
arbetsstycket står stilla (borrning i allmänhet).
2. Arbetsstycket roterar, och verktyget förflyttas endast i axiell
riktning.
3. Verktyget och arbetsstycket rotera i motsatt riktning till
varandra, under det att verktyget matas fram.
De verktyg, som komma till användning, äro av olika slag och
bestämmas huvudsakligast av bearbetningsmetoden och materialets
skär-motstånd. Tillverkningens kapacitet och således även dess ekonomi
är i hög grad beroende av verktyg och arbetsmaskiner.
78
