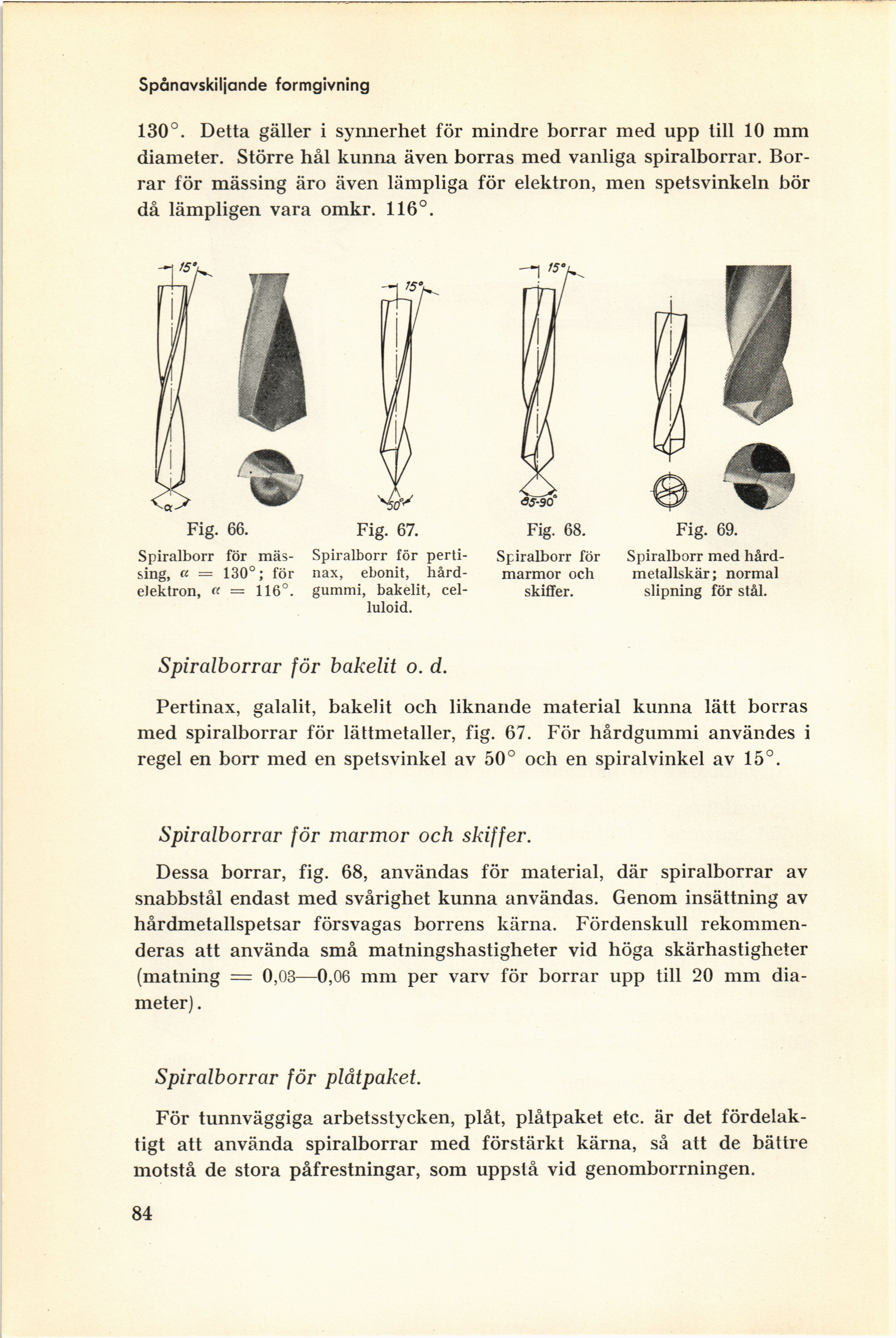

Spånavskiljande formgivning
130°. Detta gäller i synnerhet för mindre borrar med upp till 10 mm
diameter. Större hål kunna även borras med vanliga spiralborrar.
Borrar för mässing äro även lämpliga för elektron, men spetsvinkeln bör
då lämpligen vara omkr. 116°.
Fig. 66.
Spiralborr för
mässing, « = 130°; för
elektron, « = 116°.
Fig. 67.
Spiralborr för
perti-nax, ebonit,
hårdgummi, bakelit,
celluloid.
Fig. 68.
Spiralborr för
marmor och
skiffer.
Fig. 69.
Spiralborr med
hård-metallskär; normal
slipning för stål.
Spiralborrar för bakelit o. d.
Pertinax, galalit, bakelit och liknande material kunna lätt borras
med spiralborrar för lättmetaller, fig. 67. För hårdgummi användes i
regel en borr med en spetsvinkel av 50° och en spiralvinkel av 15°.
Spiralborrar för marmor och skiffer.
Dessa borrar, fig. 68, användas för material, där spiralborrar av
snabbstål endast med svårighet kunna användas. Genom insättning av
hårdmetallspetsar försvagas borrens kärna. Fördenskull
rekommenderas att använda små matningshastigheter vid höga skärhastigheter
(matning = 0,03—0,06 mm per varv för borrar upp till 20 mm
diameter) .
Spiralborrar för plåtpaket.
För tunnväggiga arbetsstycken, plåt, plåtpaket etc. är det
fördelaktigt att använda spiralborrar med förstärkt kärna, så att de bättre
motstå de stora påfrestningar, som uppstå vid genomborrningen.
84
