Maskinbearbetning

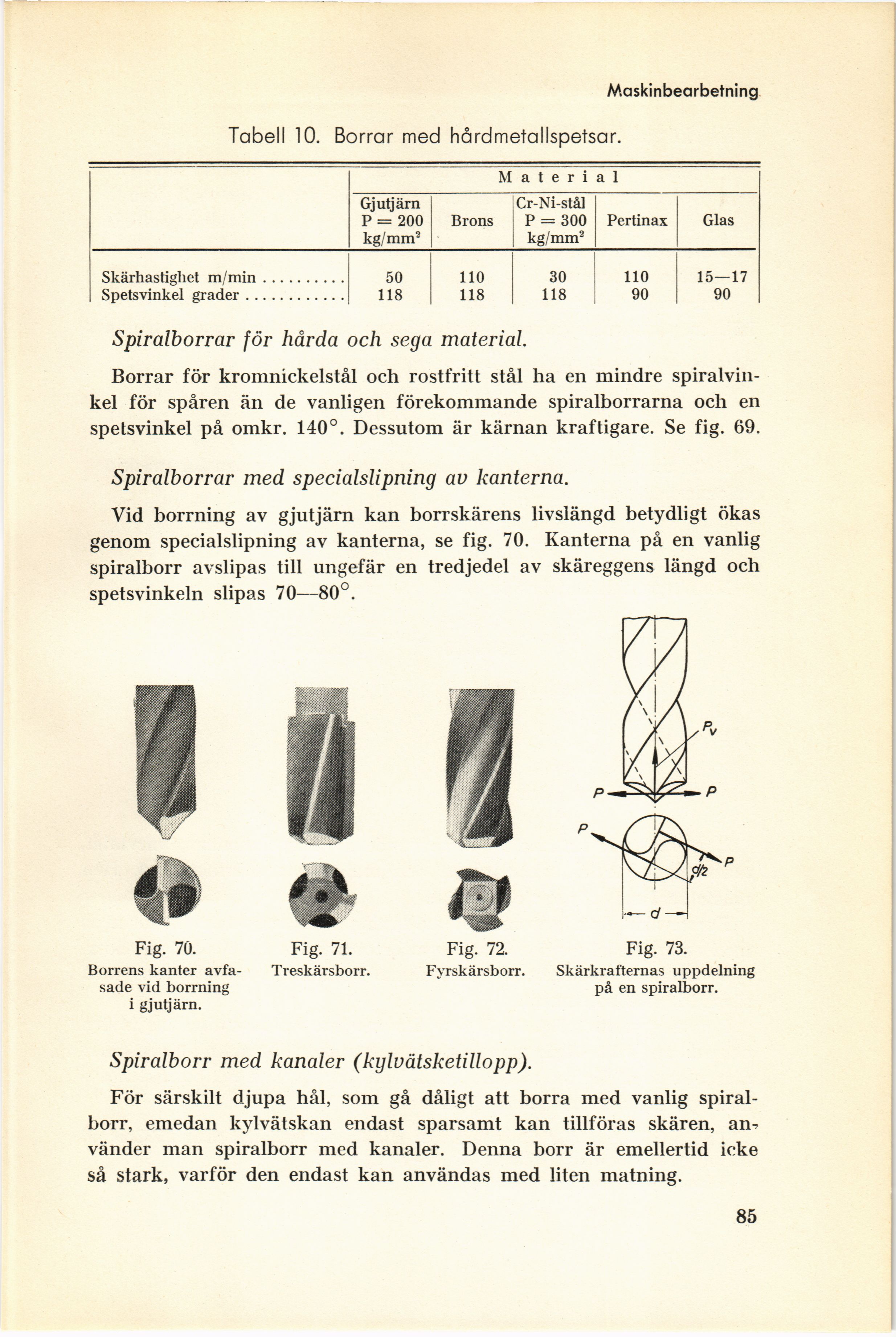

Tabell 10. Borrar med hårdmetallspetsar.
Material
Gjutjärn P = 200 kg/mm2 Brons Cr-Ni-stål P = 300 kg/mm2 Pertinax Glas
Skärhastighet m/min............ 50 110 30 110 15—17
Spetsvinkel grader.......... 118 118 118 90 90
Spiralborrar för hårda och sega material.
Borrar för kromnickelstål och rostfritt stål ha en mindre
spiralvinkel för spåren än de vanligen förekommande spiralborrarna och en
spetsvinkel på omkr. 140°. Dessutom är kärnan kraftigare. Se fig. 69.
Spiralborrar med specialslipning av kanterna.
Vid borrning av gjutjärn kan borrskärens livslängd betydligt ökas
genom specialslipning av kanterna, se fig. 70. Kanterna på en vanlig
spiralborr avslipas till ungefär en tredjedel av skäreggens längd och
spetsvinkeln slipas 70—80°.
Fig. 70.
Borrens kanter
avfasade vid borrning
i gjutjärn.
Fig. 71.
Treskärsborr.
Fig. 72.
Fyrskärsborr.
Fig. 73.
Skärkrafternas uppdelning
på en spiralborr.
Spiralborr med kanaler (kylvätsketillopp).
För särskilt djupa hål, som gå dåligt att borra med vanlig
spiral-borr, emedan kylvätskan endast sparsamt kan tillföras skären,
använder man spiralborr med kanaler. Denna borr är emellertid icke
så stark, varför den endast kan användas med liten matning.
85
