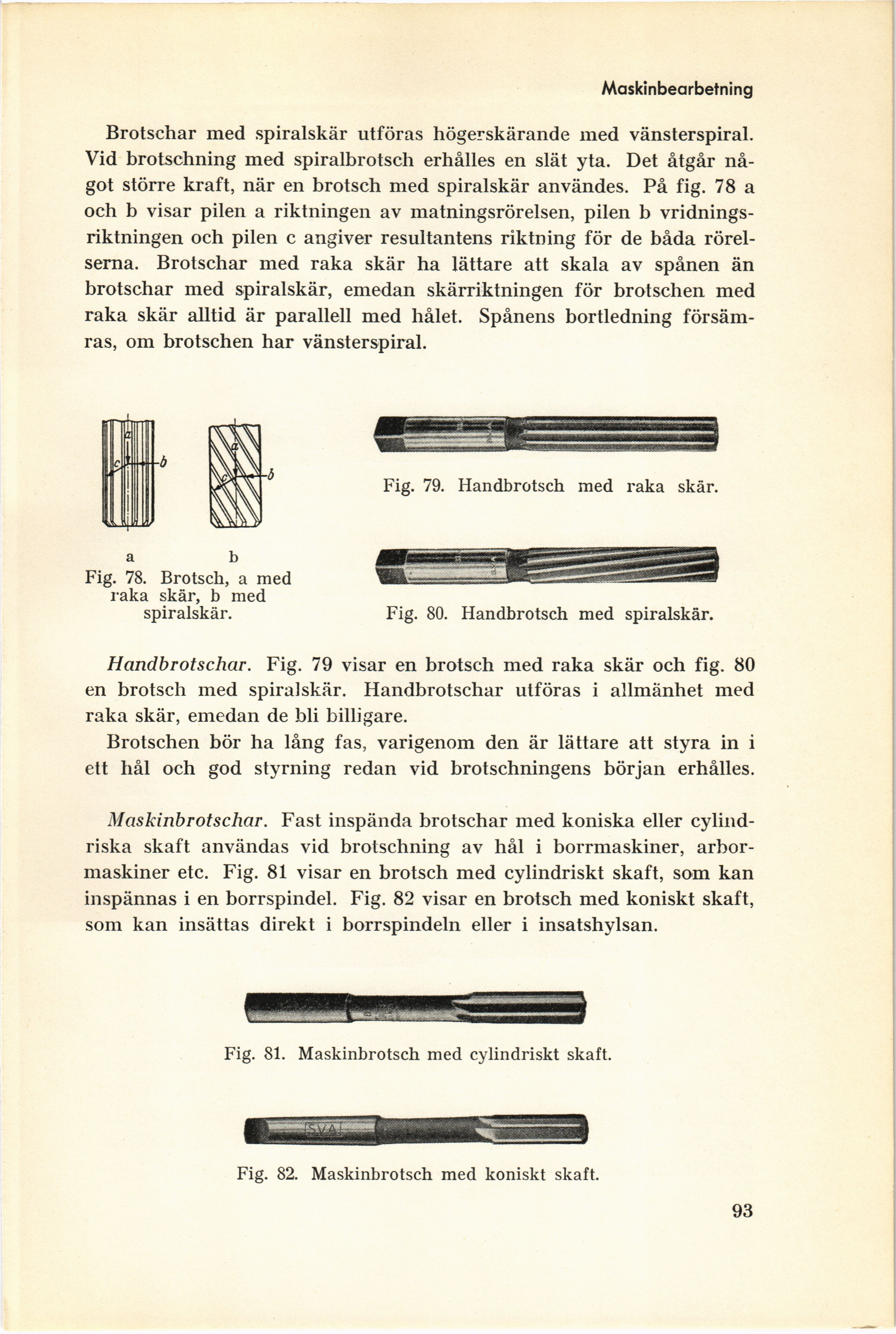

Maskinbearbetning
Brotschar med spiralskär utföras högerskärande med vänsterspiral.
Vid brotschning med spiralbrotsch erhålles en slät yta. Det åtgår
något större kraft, när en brotsch med spiralskär användes. På fig. 78 a
och b visar pilen a riktningen av matningsrörelsen, pilen b
vridnings-riktningen och pilen c angiver resultantens riktning för de båda
rörelserna. Brotschar med raka skär ha lättare att skala av spånen än
brotschar med spiralskär, emedan skärriktningen för brotschen med
raka skär alltid är parallell med hålet. Spånens bortledning
försämras, om brotschen har vänsterspiral.
Fig. 79. Handbrotsch med raka skär.
a b
Fig. 78. Brotsch, a med
raka skär, b med
spiralskär.
Fig. 80. Handbrotsch med spiralskär.
Handbrotschar. Fig. 79 visar en brotsch med raka skär och fig. 80
en brotsch med spiralskär. Handbrotschar utföras i allmänhet med
raka skär, emedan de bli billigare.
Brotschen bör ha lång fas, varigenom den är lättare att styra in i
ett hål och god styrning redan vid brotschningens början erhålles.
Maskinbrotschar. Fast inspända brotschar med koniska eller
cylindriska skaft användas vid brotschning av hål i borrmaskiner,
arbor-maskiner etc. Fig. 81 visar en brotsch med cylindriskt skaft, som kan
inspännas i en borrspindel. Fig. 82 visar en brotsch med koniskt skaft,
som kan insättas direkt i borrspindeln eller i insatshylsan.
Fig. 81. Maskinbrotsch med cylindriskt skaft.
Fig. 82. Maskinbrotsch med koniskt skaft.
93
