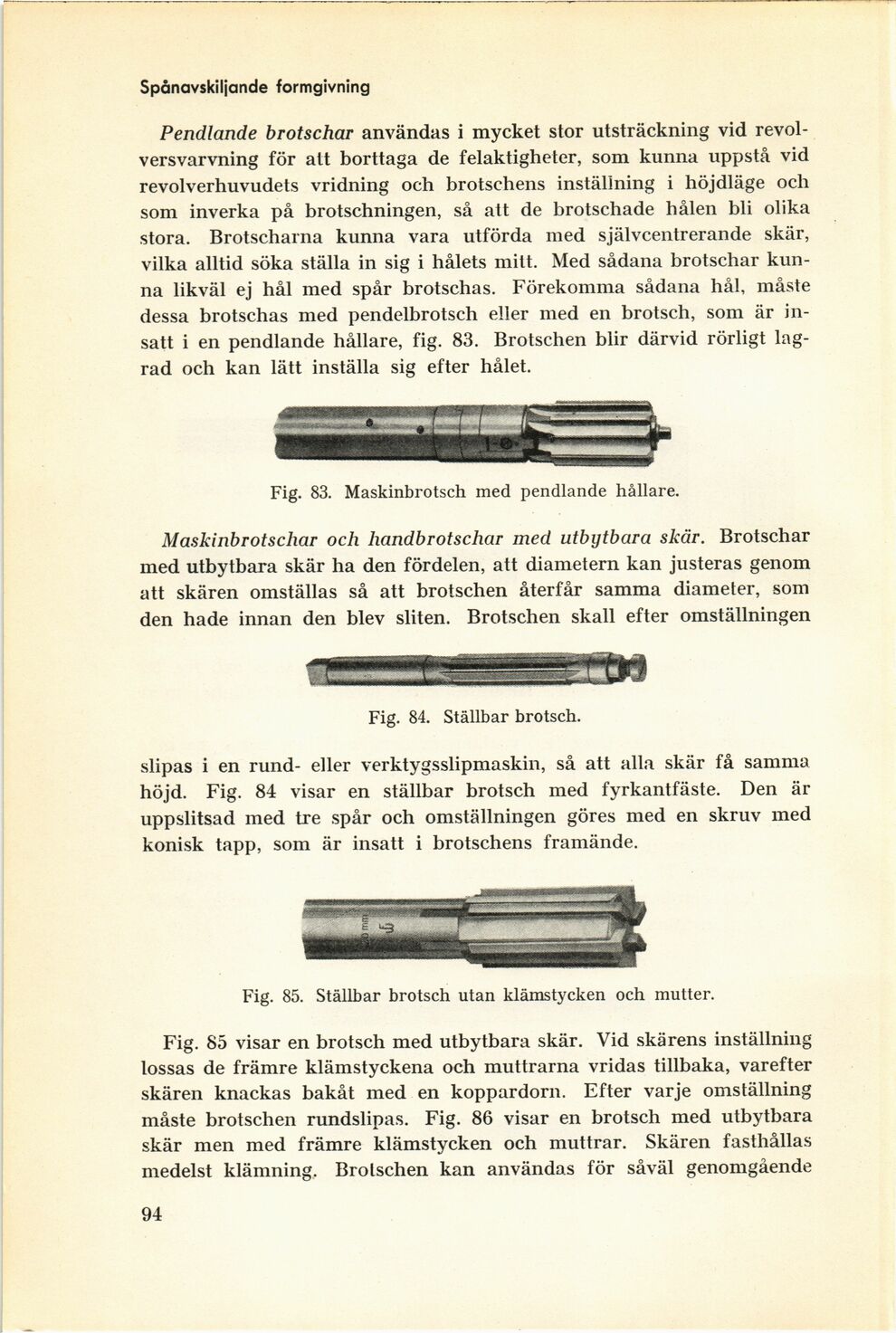

Spånavskiljande formgivning
Pendlande brotschar användas i mycket stor utsträckning vid
revol-versvarvning för att borttaga de felaktigheter, som kunna uppstå vid
revolverhuvudets vridning och brotschens inställning i höjdläge och
som inverka på brotschningen, så att de brotschade hålen bli olika
stora. Brotscharna kunna vara utförda med självcentrerande skär,
vilka alltid söka ställa in sig i hålets mitt. Med sådana brotschar
kunna likväl ej hål med spår brotschas. Förekomma sådana hål, måste
dessa brotschas med pendelbrotsch eller med en brotsch, som är
insatt i en pendlande hållare, fig. 83. Brotschen blir därvid rörligt
lagrad och kan lätt inställa sig efter hålet.
Fig. 83. Maskinbrotsch med pendlande hållare.
Maskinbrotschar och handbrotschar med utbytbara skär. Brotschar
med utbytbara skär ha den fördelen, att diametern kan justeras genom
att skären omställas så att brotschen återfår samma diameter, som
den hade innan den blev sliten. Brotschen skall efter omställningen
Fig. 84. Ställbar brotsch.
slipas i en rund- eller verktygsslipmaskin, så att alla skär få samma
höjd. Fig. 84 visar en ställbar brotsch med fyrkantfäste. Den är
uppslitsad med tre spår och omställningen göres med en skruv med
konisk tapp, som är insatt i brotschens framände.
Fig. 85. Ställbar brotsch utan klämstycken och mutter.
Fig. 85 visar en brotsch med utbytbara skär. Vid skärens inställning
lossas de främre klämstyckena och muttrarna vridas tillbaka, varefter
skären knackas bakåt med en koppardorn. Efter varje omställning
måste brotschen rundslipas. Fig. 86 visar en brotsch med utbytbara
skär men med främre klämstycken och muttrar. Skären fasthållas
medelst klämning. Brotschen kan användas för såväl genomgående
94
