Maskinbearbetning
mellan 1 och 2 antogos som internationell standard av I S A
på en internationell konferens i Berlin i juli 1938.

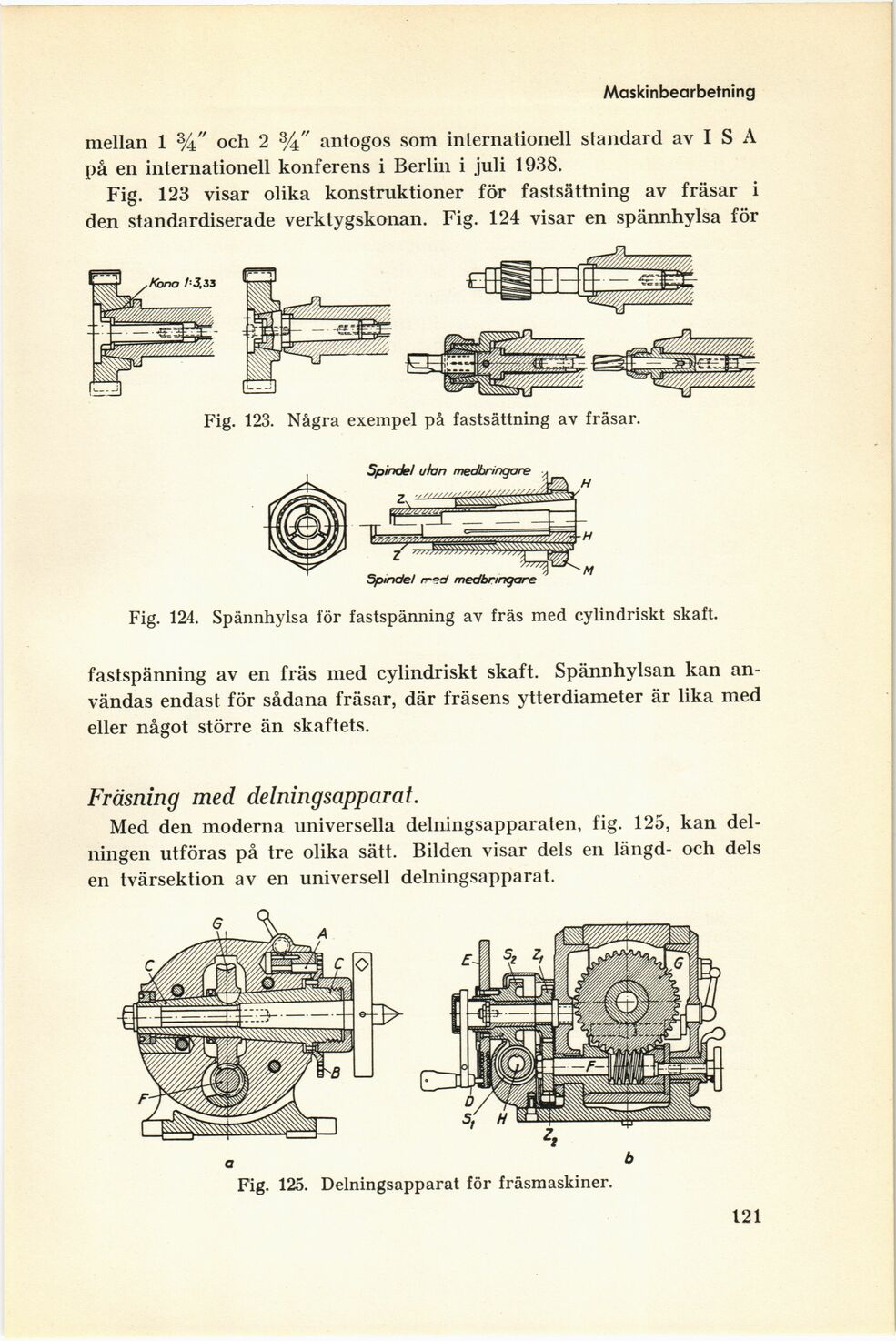

Fig. 123 visar olika konstruktioner för fastsättning av fräsar i
den standardiserade verktygskonan. Fig. 124 visar en spännhylsa för
Fig. 123. Några exempel på fastsättning av fräsar.
Fig. 124. Spännhylsa för fastspänning av fräs med cylindriskt skaft.
fastspänning av en fräs med cylindriskt skaft. Spännhylsan kan
användas endast för sådana fräsar, där fräsens ytterdiameter är lika med
eller något större än skaftets.
Fräsning med delningsapparat.
Med den moderna universella delningsapparaten, fig. 125, kan
delningen utföras på tre olika sätt. Bilden visar dels en längd- och dels
en tvärsektion av en universell delningsapparat.
Fig. 125. Delningsapparat för fräsmaskiner.
121
