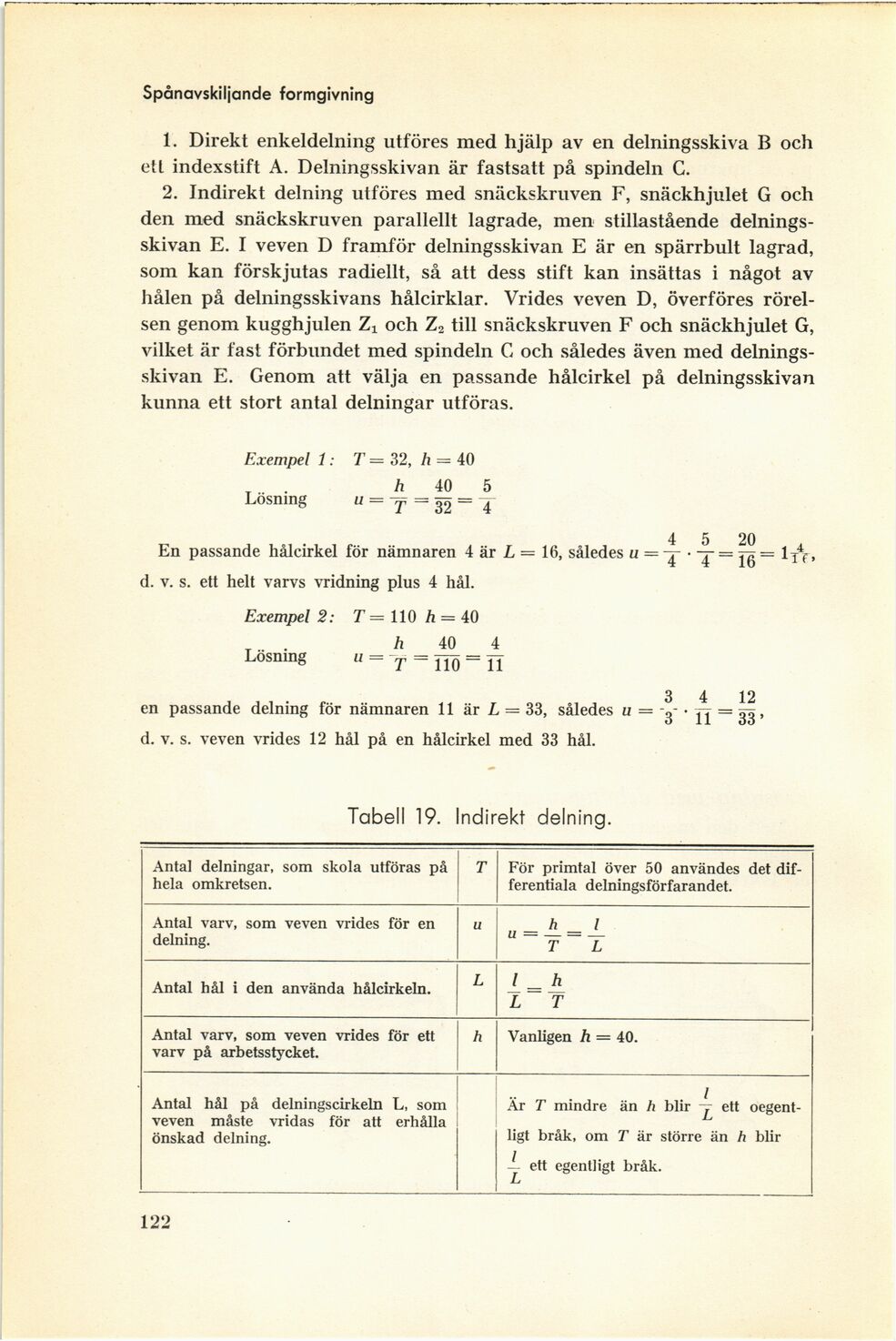

Spånavskiljande formgivning
1. Direkt enkeldelning utföres med hjälp av en delningsskiva B och
ett indexstift A. Delningsskivan är fastsatt på spindeln C.
2. Indirekt delning utföres med snäckskruven F, snäckhjulet G och
den med snäckskruven parallellt lagrade, men stillastående
delningsskivan E. I veven D framför delningsskivan E är en spärrbult lagrad,
som kan förskjutas radiellt, så att dess stift kan insättas i något av
hålen på delningsskivans hålcirklar. Vrides veven D, överföres
rörelsen genom kugghjulen Zi och Z2 till snäckskruven F och snäckhjulet G,
vilket är fast förbundet med spindeln G och således även med
delningsskivan E. Genom att välja en passande hålcirkel på delningsskivan
kunna ett stort antal delningar utföras.
Exempel 1: T — 32, h — 40
h 40 5
Lösning u = — 4
4 5 20
En passande hålcirkel för nämnaren 4 är L = 16, således u = ’ "4"= 16=
d. v. s. ett helt varvs vridning plus 4 hål.
Exempel 2: T = 110 h = 40
h 40 4
Lösning u — 71 = 110 — 11
en passande delning för nämnaren 11 är L — 33, således u = g- •
d. v. s. veven vrides 12 hål på en hålcirkel med 33 hål.
Tabell 19. Indirekt delning.
Antal delningar, som skola utföras på hela omkretsen. T För primtal över 50 användes det
differentiala delningsförfarandet.
Antal varv, som veven vrides för en delning. u h l u — = T L
Antal hål i den använda hålcirkeln. L N II
Antal varv, som veven vrides för ett varv på arbetsstycket. h Vanligen h = 40.
Antal hål på delningscirkeln L, som veven måste vridas för att erhålla önskad delning. 1 Ar T mindre än h blir y ett
oegentligt bråk, om T är större än h blir -L ett egentligt bråk.
122
