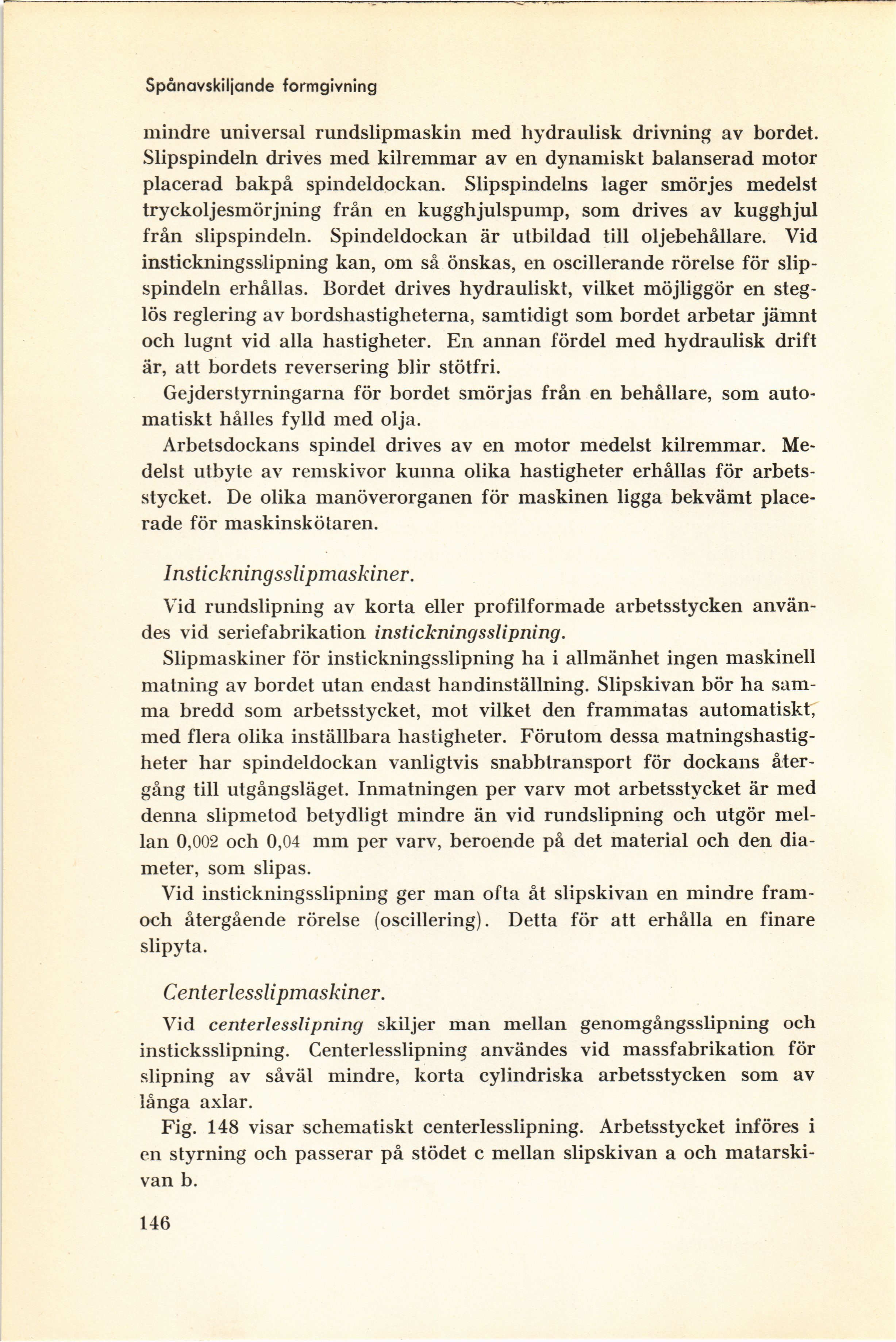

Spånavskiljande formgivning
mindre universal rundslipmaskin med hydraulisk drivning av bordet.
Slipspindeln drives med kilremmar av en dynamiskt balanserad motor
placerad bakpå spindeldockan. Slipspindelns lager smörjes medelst
tryckoljesmörjning från en kugghjulspump, som drives av kugghjul
från slipspindeln. Spindeldockan är utbildad till oljebehållare. Vid
instickningsslipning kan, om så önskas, en oscillerande rörelse för
slipspindeln erhållas. Bordet drives hydrauliskt, vilket möjliggör en
steglös reglering av bordshastigheterna, samtidigt som bordet arbetar jämnt
och lugnt vid alla hastigheter. En annan fördel med hydraulisk drift
är, att bordets reversering blir stötfri.
Gejderstyrningarna för bordet smörjas från en behållare, som
automatiskt hålles fylld med olja.
Arbetsdockans spindel drives av en motor medelst kilremmar.
Medelst utbyte av remskivor kunna olika hastigheter erhållas för
arbets-stycket. De olika manöverorganen för maskinen ligga bekvämt
placerade för maskinskötaren.
Instickningssli pmaskiner.
Vid rundslipning av korta eller profilformade arbetsstycken
användes vid seriefabrikation instickningsslipning.
Slipmaskiner för instickningsslipning ha i allmänhet ingen maskinell
matning av bordet utan endast handinställning. Slipskivan bör ha
samma bredd som arbetsstycket, mot vilket den frammatas automatiskt,
med flera olika inställbara hastigheter. Förutom dessa
matningshastig-heter har spindeldockan vanligtvis snabbtransport för dockans
återgång till utgångsläget. Inmatningen per varv mot arbetsstycket är med
denna slipmetod betydligt mindre än vid rundslipning och utgör
mellan 0,002 och 0,04 mm per varv, beroende på det material och den
diameter, som slipas.
Vid instickningsslipning ger man ofta åt slipskivan en mindre
fram-och återgående rörelse (oscillering). Detta för att erhålla en finare
slipyta.
Centerlessli pmaskiner.
Vid centerlesslipning skiljer man mellan genomgångsslipning och
insticksslipning. Centerlesslipning användes vid massfabrikation för
slipning av såväl mindre, korta cylindriska arbetsstycken som av
långa axlar.
Fig. 148 visar schematiskt centerlesslipning. Arbetsstycket införes i
en styrning och passerar på stödet c mellan slipskivan a och
matarski-van b.
