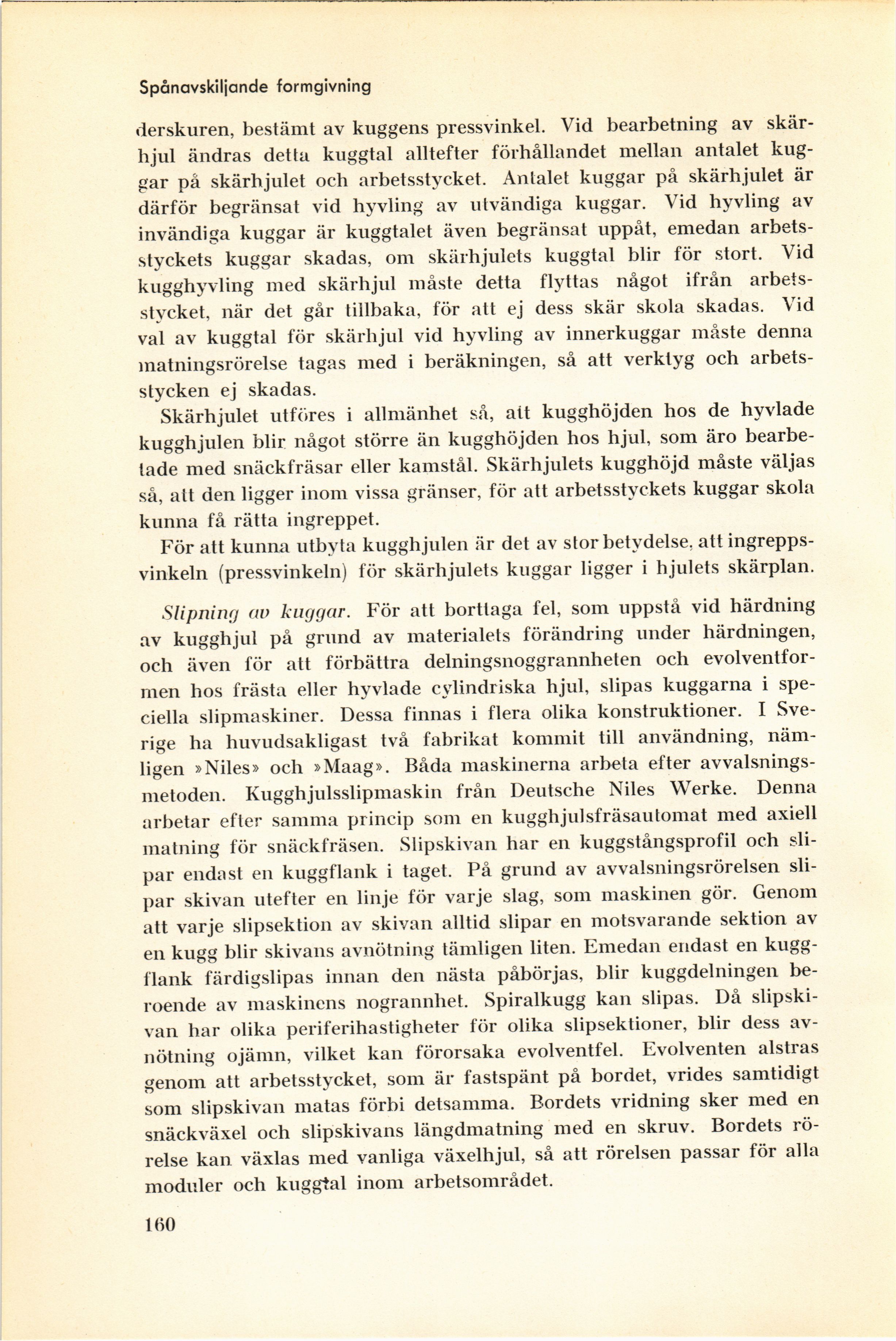

Spånavskiljande formgivning
derskuren, bestämt av kuggens pressvinkel. Vid bearbetning av
skär-hjul ändras detta kuggtal alltefter förhållandet mellan antalet
kuggar på skärhjulet och arbetsstycket. Antalet kuggar på skärhjulet är
därför begränsat vid hyvling av utvändiga kuggar. Vid hyvling av
invändiga kuggar är kuggtalet även begränsat uppåt, emedan
arbetsstyckets kuggar skadas, om skärhjulets kuggtal blir för stort. Vid
kugghyvling med skärhjul måste detta flyttas något ifrån
arbetsstycket, när det går tillbaka, för att ej dess skär skola skadas. Vid
val av kuggtal för skärhjul vid hyvling av innerkuggar måste denna
matningsrörelse tagas med i beräkningen, så att verktyg och
arbets-stycken ej skadas.
Skärhjulet utföres i allmänhet så, att kugghöjden hos de hyvlade
kugghjulen blir något större än kugghöjden hos hjul, som äro
bearbetade med snäckfräsar eller kamstål. Skärhjulets kugghöjd måste väljas
så, att den ligger inom vissa gränser, för att arbetsstyckets kuggar skola
kunna få rätta ingreppet.
För att kunna utbyta kugghjulen är det av stor betydelse, att
ingrepps-vinkeln (pressvinkeln) för skärhjulets kuggar ligger i hjulets skärplan.
Slipning av kuggar. För att borttaga fel, som uppstå vid härdning
av kugghjul på grund av materialets förändring under härdningen,
och även för att förbättra delningsnoggrannheten och
evolventfor-men hos frästa eller hyvlade cylindriska hjul, slipas kuggarna i
speciella slipmaskiner. Dessa finnas i flera olika konstruktioner. I
Sverige ha huvudsakligast två fabrikat kommit till användning,
nämligen »Niles» och »Maag». Båda maskinerna arbeta efter
avvalsnings-metoden. Kugghjulsslipmaskin från Deutsche Niles Werke. Denna
arbetar efter samma princip som en kugghjulsfräsautomat med axiell
matning för snäckfräsen. Slipskivan har en kuggstångsprofil och
slipar endast en kuggflank i taget. På grund av avvalsningsrörelsen
slipar skivan utefter en linje för varje slag, som maskinen gör. Genom
att varje slipsektion av skivan alltid slipar en motsvarande sektion av
en kugg blir skivans avnötning tämligen liten. Emedan endast en
kuggflank färdigslipas innan den nästa påbörjas, blir kuggdelningen
beroende av maskinens nogrannhet. Spiralkugg kan slipas. Då
slipskivan har olika periferihastigheter för olika slipsektioner, blir dess
avnötning ojämn, vilket kan förorsaka evolventfel. Evolventen alstras
genom att arbetsstycket, som är fastspänt på bordet, vrides samtidigt
som slipskivan matas förbi detsamma. Bordets vridning sker med en
snäckväxel och slipskivans längdmatning med en skruv. Bordets
rörelse kan växlas med vanliga växelhjul, så att rörelsen passar för alla
moduler och kuggtal inom arbetsområdet.
160
