Maskinbearbetning
Kugghjulsslipmaskin från Maag-Zahnräder A. G., Zürich. Vid
kuggens slipning användas två tallriksformade slipskivor ställda snett mot
varandra. De smala kanterna på skivorna bilda en kuggstångsprofil.
Genom att skivorna ha en liten diameter och äro skålade erhålles
en fläckformig anliggning mot arbetsstycket. Två kuggflanker
slipas samtidigt, varigenom sliptiden blir kortare, än vad som är fallet
för Niles-kugghjulsslipmaskinen. Då endast en smal kant på
skivorna utför sliparbetet, blir avnötningen stor. Arbetsstycket
upp-sättes på arbetsspindelns ena ände och vid dess andra ände är
fästad en rullbåge, som rullar på ett rullband. Rullbågen motsvarar
kuggens delningsdiameter; därigenom kan samma rullbåge användas
för alla hjul, där produkten av kuggtal och modul är densamma.
Kuggens evolvent alstras genom att rullbågen, med vilken hjulet är fast
förbundet, rullar på rullbandet samtidigt som slipskivan matas
axi-ellt förbi kuggen. Denna maskin är lämplig vid serietillverkning av
kugghjul.
Skavning av kuggflanker. Vid fräsning och hyvling av kugghjul,
även i de mest noggranna maskiner och med de bästa verktyg som
kunna fås, erhålla kugghjulen mindre formfel (evolventfel), delningsfel
etc. Ehuru dessa fel kunna vara mycket små, förorsaka de likväl

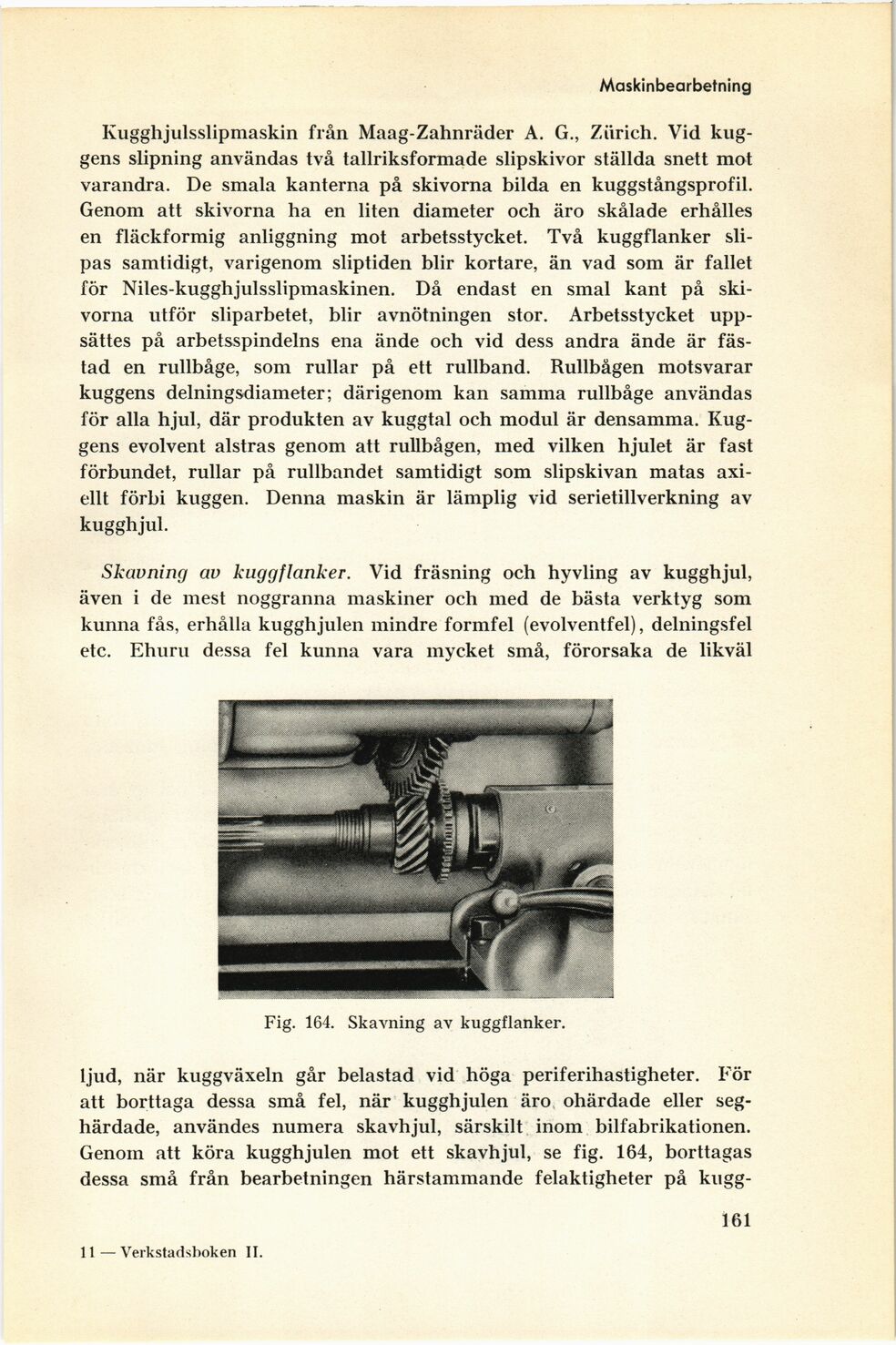

Fig. 164. Skavning av kuggflanker.
ljud, när kuggväxeln går belastad vid höga periferihastigheter. För
att borttaga dessa små fel, när kugghjulen äro ohärdade eller
seg-härdade, användes numera skavhjul, särskilt inom bilfabrikationen.
Genom att köra kugghjulen mot ett skavhjul, se fig. 164, borttagas
dessa små från bearbetningen härstammande felaktigheter på kugg-
161
11 — Verkstadsboken II.
