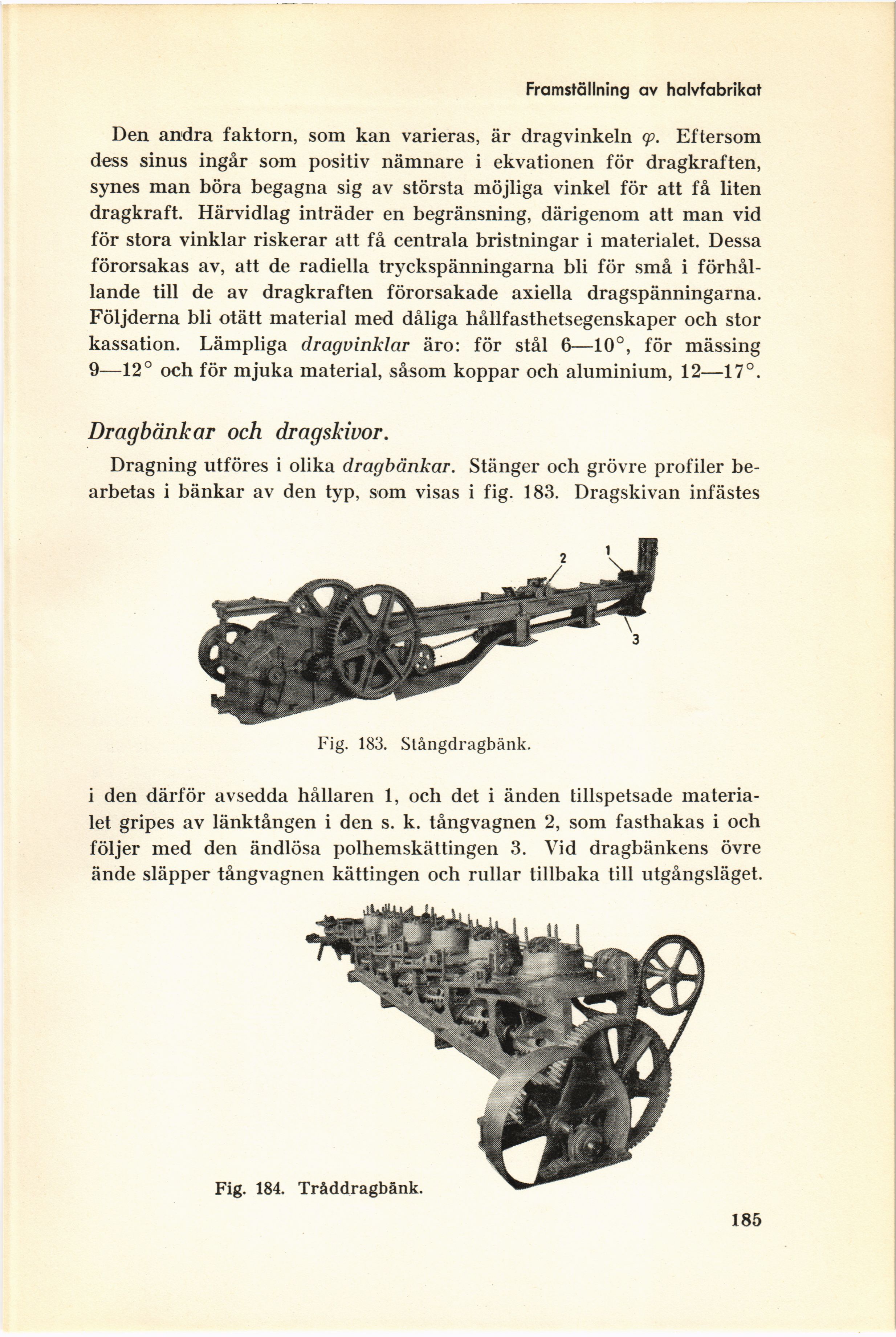

Framställning av halvfabrikat
Den andra faktorn, som kan varieras, är dragvinkeln cp. Eftersom
dess sinus ingår som positiv nämnare i ekvationen för dragkraften,
synes man böra begagna sig av största möjliga vinkel för att få liten
dragkraft. Härvidlag inträder en begränsning, därigenom att man vid
för stora vinklar riskerar att få centrala bristningar i materialet. Dessa
förorsakas av, att de radiella tryckspänningarna bli för små i
förhållande till de av dragkraften förorsakade axiella dragspänningarna.
Följderna bli otätt material med dåliga hållfasthetsegenskaper och stor
kassation. Lämpliga dragvinklar äro: för stål 6—10°, för mässing
9—12° och för mjuka material, såsom koppar och aluminium, 12—17°.
Dragbänkar och dragskiuor.
Dragning utföres i olika dragbänkar. Stänger och grövre profiler
bearbetas i bänkar av den typ, som visas i fig. 183. Dragskivan infästes
Fig. 183. Stångdragbänk.
i den därför avsedda hållaren 1, och det i änden tillspetsade
materialet gripes av länktången i den s. k. tångvagnen 2, som fasthakas i och
följer med den ändlösa polhemskättingen 3. Vid dragbänkens övre
ände släpper tångvagnen kättingen och rullar tillbaka till utgångsläget.
Fig. 184. Tråddragbänk.
185
