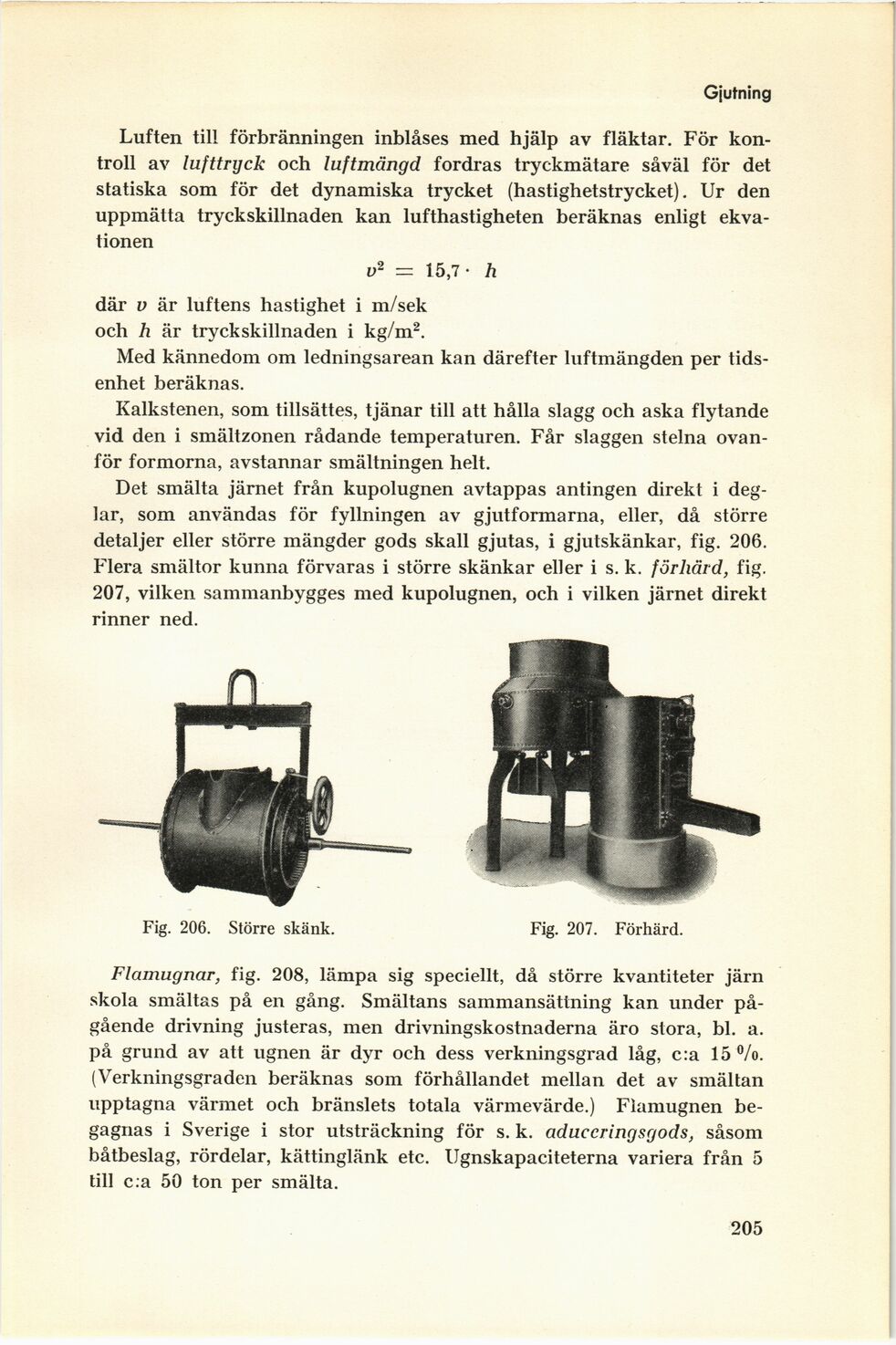

Gjutning
Luften till förbränningen inblåses med hjälp av fläktar. För
kontroll av lufttryck och luftmängd fordras tryckmätare såväl för det
statiska som för det dynamiska trycket (hastighetstrycket). Ur den
uppmätta tryckskillnaden kan lufthastigheten beräknas enligt
ekvationen
u2 - i5j. h
där v är luftens hastighet i m/sek
och h är tryckskillnaden i kg/m2.
Med kännedom om ledningsarean kan därefter luftmängden per
tidsenhet beräknas.
Kalkstenen, som tillsättes, tjänar till att hålla slagg och aska flytande
vid den i smältzonen rådande temperaturen. Får slaggen stelna
ovanför formorna, avstannar smältningen helt.
Det smälta järnet från kupolugnen avtappas antingen direkt i
deg-lar, som användas för fyllningen av gjutformarna, eller, då större
detaljer eller större mängder gods skall gjutas, i gjutskänkar, fig. 206.
Flera smältor kunna förvaras i större skänkar eller i s. k. förhärd, fig.
207, vilken sammanbygges med kupolugnen, och i vilken järnet direkt
rinner ned.
Fig. 206. Större skänk. Fig. 207. Förhärd.
Flamugnar, fig. 208, lämpa sig speciellt, då större kvantiteter järn
skola smältas på en gång. Smältans sammansättning kan under
pågående drivning justeras, men drivningskostnaderna äro stora, bl. a.
på grund av att ugnen är dyr och dess verkningsgrad låg, c:a 15 °/o.
(Verkningsgraden beräknas som förhållandet mellan det av smältan
upptagna värmet och bränslets totala värmevärde.) Flamugnen
begagnas i Sverige i stor utsträckning för s. k. aduccringsgods, såsom
båtbeslag, rördelar, kättinglänk etc. Ugnskapaciteterna variera från 5
till c.a 50 ton per smälta.
205
