Formgivning utan spånbildning

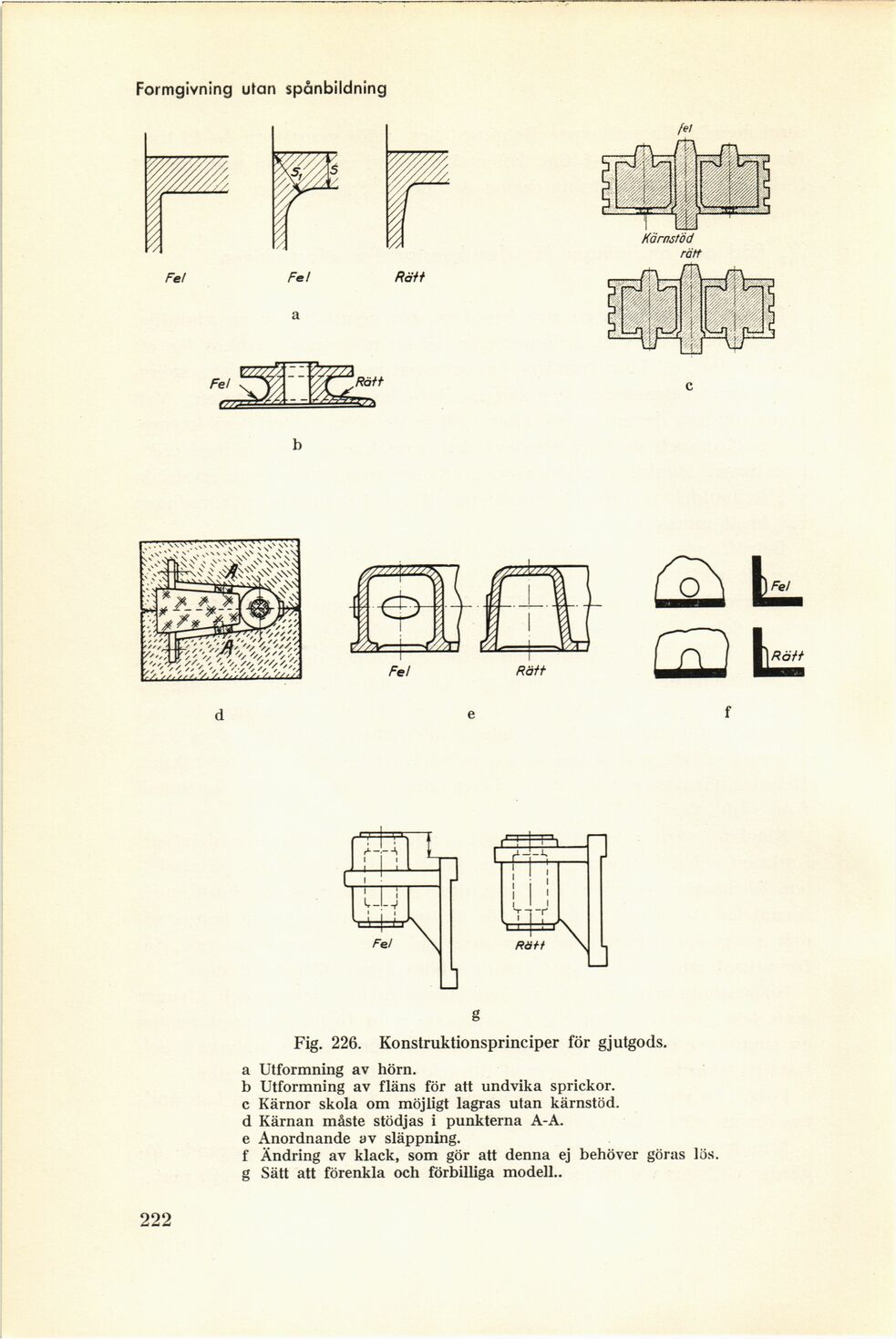

Fig. 226. Konstruktionsprinciper för gjutgods.
a Utformning av hörn.
b Utformning av fläns för att undvika sprickor.
c Kärnor skola om möjligt lagras utan kärnstöd.
d Kärnan måste stödjas i punkterna A-A.
e Anordnande av släppning.
f Ändring av klack, som gör att denna ej behöver göras lös.
g Sätt att förenkla och förbilliga modell..
222
