Gjutning
krympningen följa större risker för pipes, krympspänningar och
deformationer av godset. Detta gör, att formarna för stålgjutgods bli
tämligen dyra i framställning. Man måste nämligen för att undvika
svårigheterna och motverka en ojämn avsvalning och krympning
inlägga kyljärn och isoleringar samt anbringa mycket kraftigt tilltagna
sjunkgöt. Dessa utformas ofta som sjunkboxar, vilka påfyllas med
smält stål, allteftersom metallen suges ned i formen.
Man brukar även vidtaga speciella åtgärder vid framställning av
formar för stålgjutning i avsikt alt underlätta krympning i någon
viss riktning. Härigenom undviker man att få permanenta
spänningar i vissa delar av godset eller sprickor, som ofta kunna uppstå,
om formväggarna förhindra den fria krympningen. Man kan t. ex.
antaga, att en stav med kraftiga flänsar i båda ändarna gjutes av stål.
Flänsarna förankra stavens ändar i formmassan, och krympningen
kan medföra, att staven brister. Om man innanför flänsarna i
formsanden inlägger träklotsar, som avlägsnas före gjutningen, bildas
hålrum, som medge en avsevärt större krympning än den kompakta
sanden.

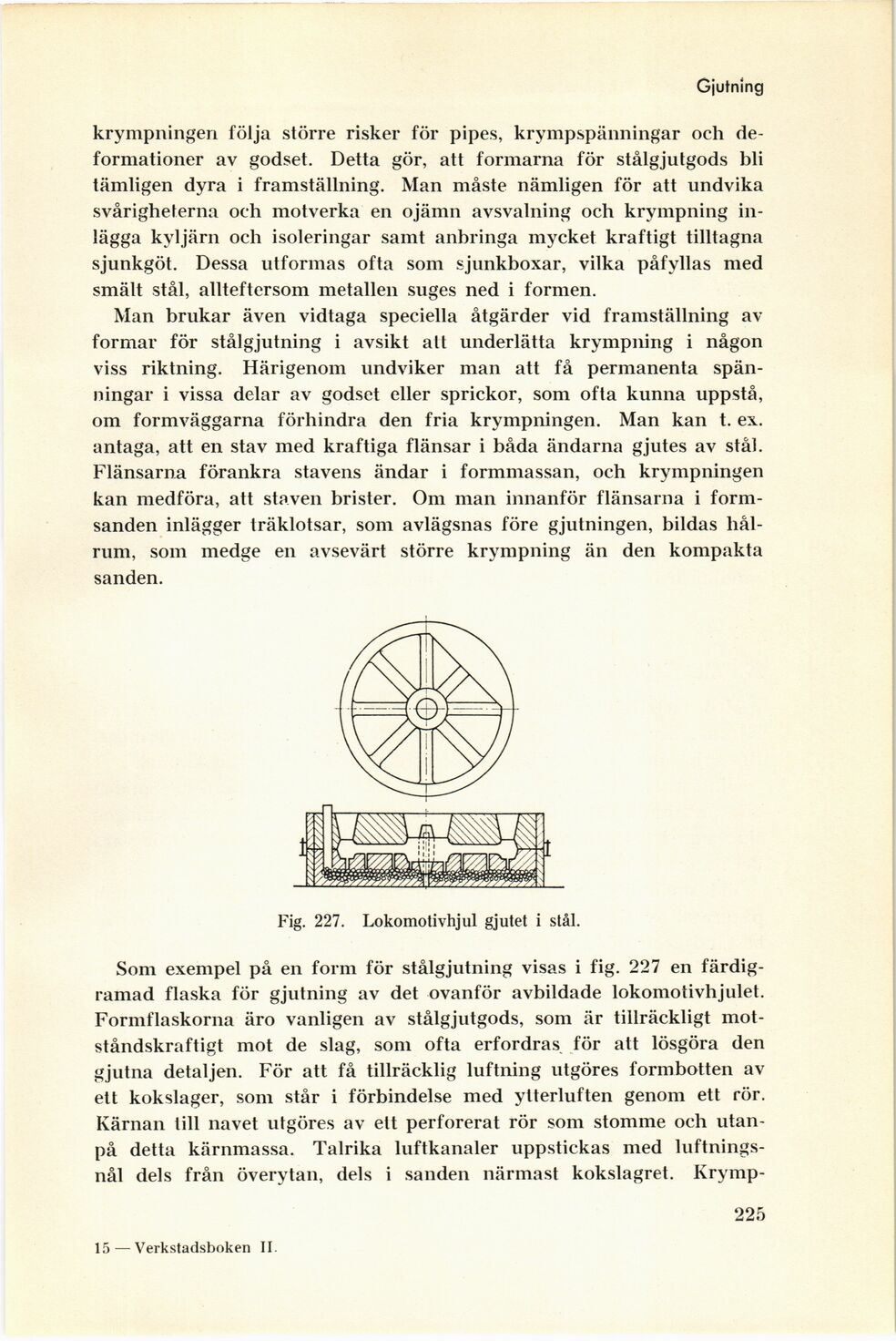

Fig. 227. Lokomotivhjul gjutet i stål.
Som exempel på en form för stålgjutning visas i fig. 227 en
färdig-ramad flaska för gjutning av det ovanför avbildade lokomotivhjulet.
Formflaskorna äro vanligen av stålgjutgods, som är tillräckligt
motståndskraftigt mot de slag, som ofta erfordras för att lösgöra den
gjutna detaljen. För att få tillräcklig luftning utgöres formbotten av
ett kokslager, som står i förbindelse med ytterluften genom ett rör.
Kärnan till navet utgöres av ett perforerat rör som stomme och
utanpå detta kärnmassa. Talrika luftkanaler uppstickas med
luftnings-nål dels från överytan, dels i sanden närmast kokslagret. Krymp-
225
15—Verkstadsboken II.
