Full resolution (JPEG) - On this page / på denna sida - Formgivning utan spånbildning, av Olov E. Svahn - Varmpressning - 36. Material för varmpressning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

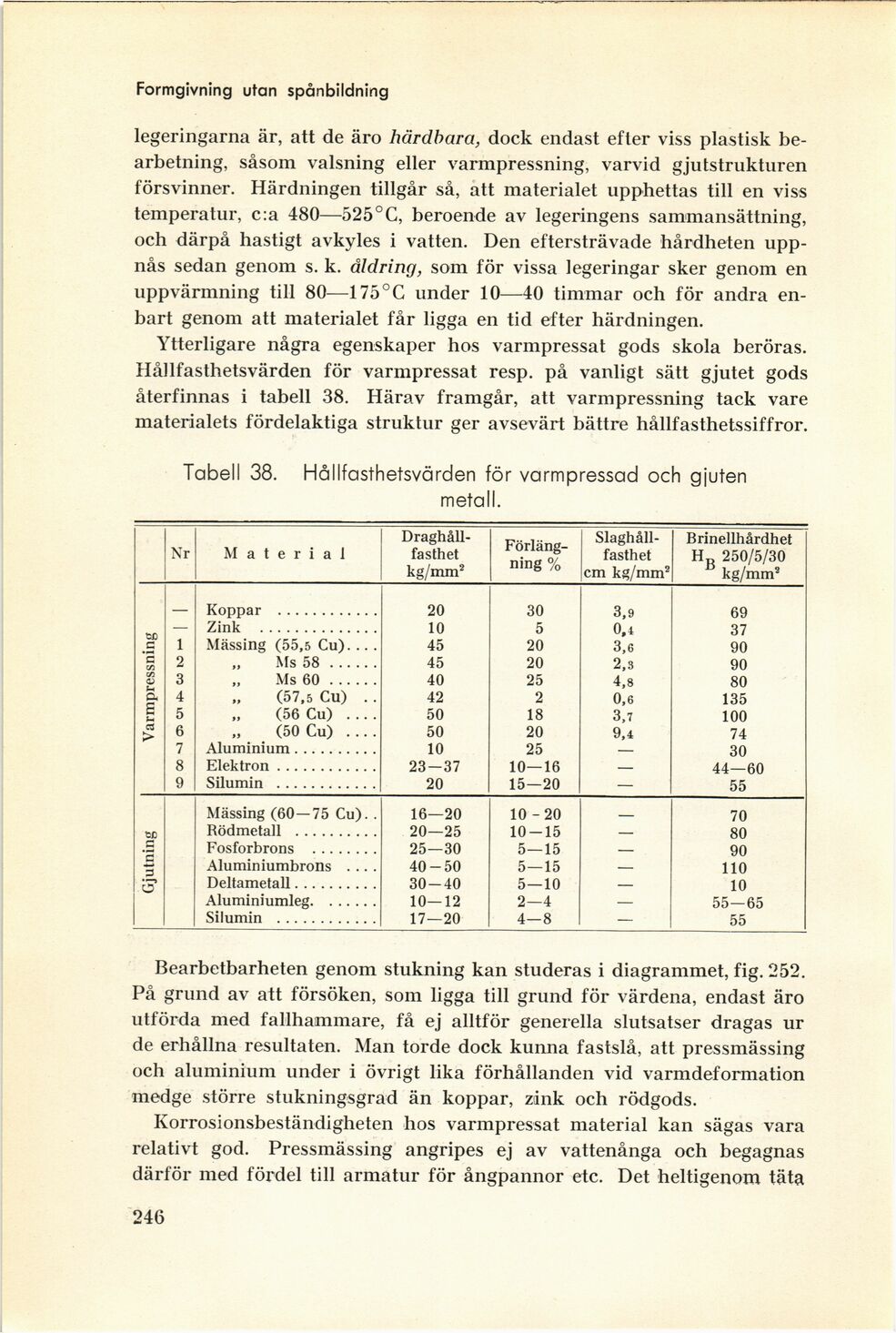

Formgivning utan spånbildning
legeringarna är, att de äro härdbara, dock endast efter viss plastisk
bearbetning, såsom valsning eller varmpressning, varvid gjutstrukturen
försvinner. Härdningen tillgår så, att materialet upphettas till en viss
temperatur, c:a 480—525°G, beroende av legeringens sammansättning,
och därpå hastigt avkyles i vatten. Den eftersträvade hårdheten
uppnås sedan genom s. k. åldring, som för vissa legeringar sker genom en
uppvärmning till 80—175°C under 10—40 timmar och för andra
enbart genom att materialet får ligga en tid efter härdningen.
Ytterligare några egenskaper hos varmpressat gods skola beröras.
Hållfasthetsvärden för varmpressat resp, på vanligt sätt gjutet gods
återfinnas i tabell 38. Härav framgår, att varmpressning tack vare
materialets fördelaktiga struktur ger avsevärt bättre hållfasthetssiffror.
Tabell 38. Hållfasthetsvärden för varmpressad och gjuten
metall.
Nr Material [-Draghållfasthet-] {+Draghåll- fasthet+} kg/mm2 [-Förlängning-] {+Förläng- ning+} % [-Slaghållfasthet-] {+Slaghåll- fasthet+} cm kg/mm2 Brinellhårdhet Hr 250/5/30 kg/mm2
Varmpressning — Koppar 20 30 3,9 69
— Zink 10 5 0,4 37
1 Mässing (55,5 Cu). .. . 45 20 3,6 90
2 „ Ms 58 45 20 2,3 90
3 „ Ms 60 40 25 4,8 80
4 „ (57,5 Cu) . . 42 2 0,6 135
5 „ (56 Cu) .... 50 18 3,7 100
6 „ (50 Cu) .... 50 20 9,4 74
7 Aluminium 10 25 — 30
8 Elektron 23-37 10—16 — 44—60
9 Silumin 20 15—20 — 55
Gjutning Mässing (60—75 Cu). . 16—20 10-20 — 70
Rödmetall 20—25 10-15 — 80
Fosforbrons 25—30 5—15 — 90
Aluminiumbrons .... 40-50 5—15 — 110
Deltametall 30-40 5—10 — 10
Aluminiumleg 10-12 2—4 — 55—65
Silumin 17—20 4—8 — 55
Bearbctbarheten genom stukning kan studeras i diagrammet, fig. 252.
På grund av att försöken, som ligga till grund för värdena, endast äro
utförda med fallhammare, få ej alltför generella slutsatser dragas ur
de erhållna resultaten. Man torde dock kunna fastslå, att pressmässing
och aluminium under i övrigt lika förhållanden vid varmdeformation
medge större stukningsgrad än koppar, zink och rödgods.
Korrosionsbeständigheten hos varmpressat material kan sägas vara
relativt god. Pressmässing angripes ej av vattenånga och begagnas
därför med fördel till armatur för ångpannor etc. Det heltigenom täta
246
<< prev. page << föreg. sida << >> nästa sida >> next page >>
