Full resolution (JPEG) - On this page / på denna sida - Formgivning utan spånbildning, av Olov E. Svahn - Varmpressning - 35. Varmpressningens utförande - 36. Material för varmpressning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

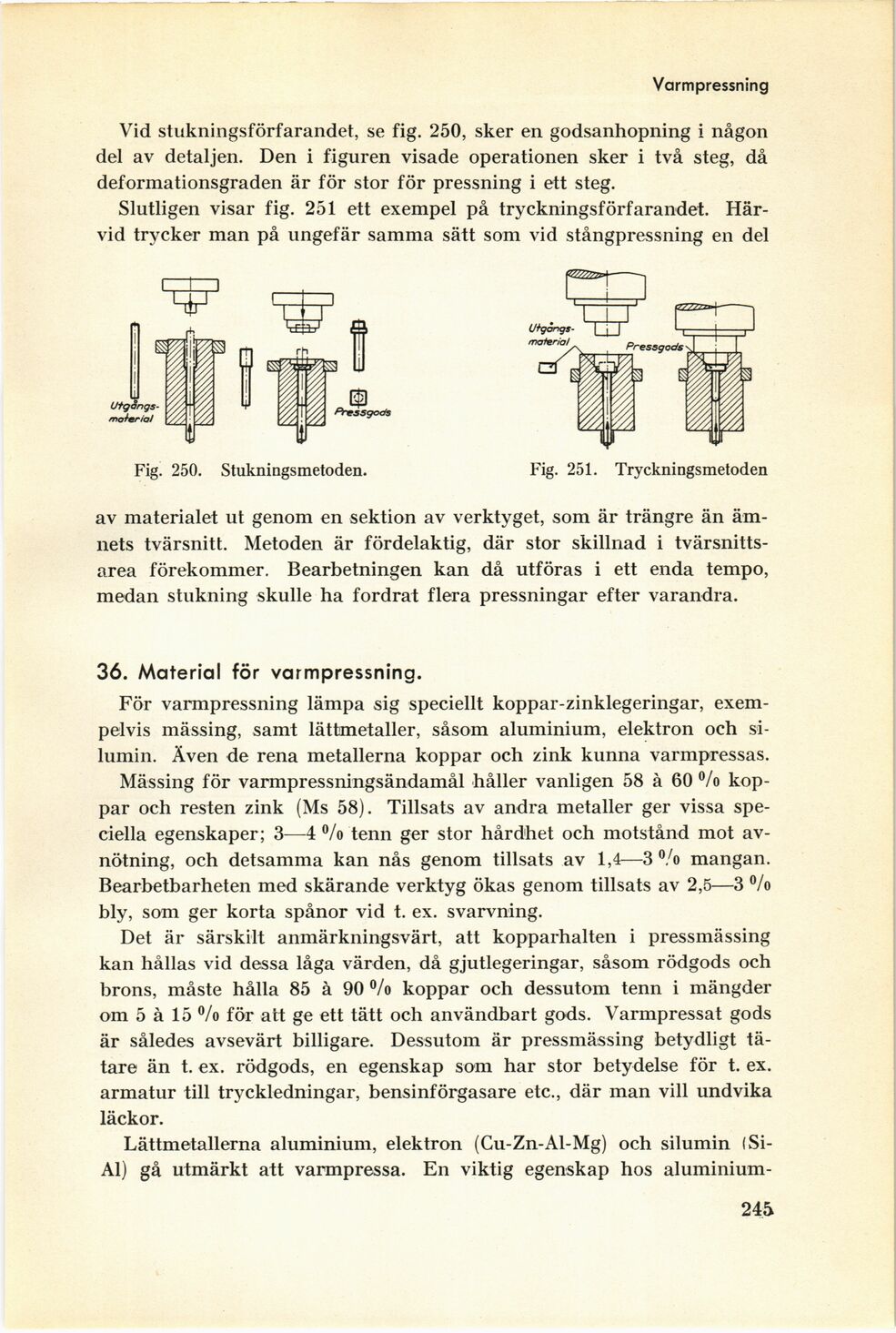

Varmpressning
Vid stukningsförfarandet, se fig. 250, sker en godsanhopning i någon
del av detaljen. Den i figuren visade operationen sker i två steg, då
deformationsgraden är för stor för pressning i ett steg.
Slutligen visar fig. 251 ett exempel på tryckningsförfarandet.
Härvid trycker man på ungefär samma sätt som vid stångpressning en del
Fig. 250. Stukningsmetoden.
Fig. 251. Tryckningsmetoden
av materialet ut genom en sektion av verktyget, som är trängre än
ämnets tvärsnitt. Metoden är fördelaktig, där stor skillnad i
tvärsnitts-area förekommer. Bearbetningen kan då utföras i ett enda tempo,
medan stukning skulle ha fordrat flera pressningar efter varandra.
36. Material för varmpressning.
För varmpressning lämpa sig speciellt koppar-zinklegeringar,
exempelvis mässing, samt lättmetaller, såsom aluminium, elektron och
si-lumin. Även de rena metallerna koppar och zink kunna varmpressas.
Mässing för varmpressningsändamål håller vanligen 58 å 60 °/o
koppar och resten zink (Ms 58). Tillsats av andra metaller ger vissa
speciella egenskaper; 3—4 °/o tenn ger stor hårdhet och motstånd mot
avnötning, och detsamma kan nås genom tillsats av 1,4—3 °/o mangan.
Bearbetbarheten med skärande verktyg ökas genom tillsats av 2,5—3 °/o
bly, som ger korta spånor vid t. ex. svarvning.
Det är särskilt anmärkningsvärt, att kopparhalten i pressmässing
kan hållas vid dessa låga värden, då gjutlegeringar, såsom rödgods och
brons, måste hålla 85 å 90 °/o koppar och dessutom tenn i mängder
om 5 å 15 °/o för att ge ett tätt och användbart gods. Varmpressat gods
är således avsevärt billigare. Dessutom är pressmässing betydligt
tätare än t. ex. rödgods, en egenskap som har stor betydelse för t. ex.
armatur till tryckledningar, bensinförgasare etc., där man vill undvika
läckor.
Lättmetallerna aluminium, elektron (Cu-Zn-Al-Mg) och silumin
(Si-Al) gå utmärkt att varmpressa. En viktig egenskap hos
aluminium
245
<< prev. page << föreg. sida << >> nästa sida >> next page >>
