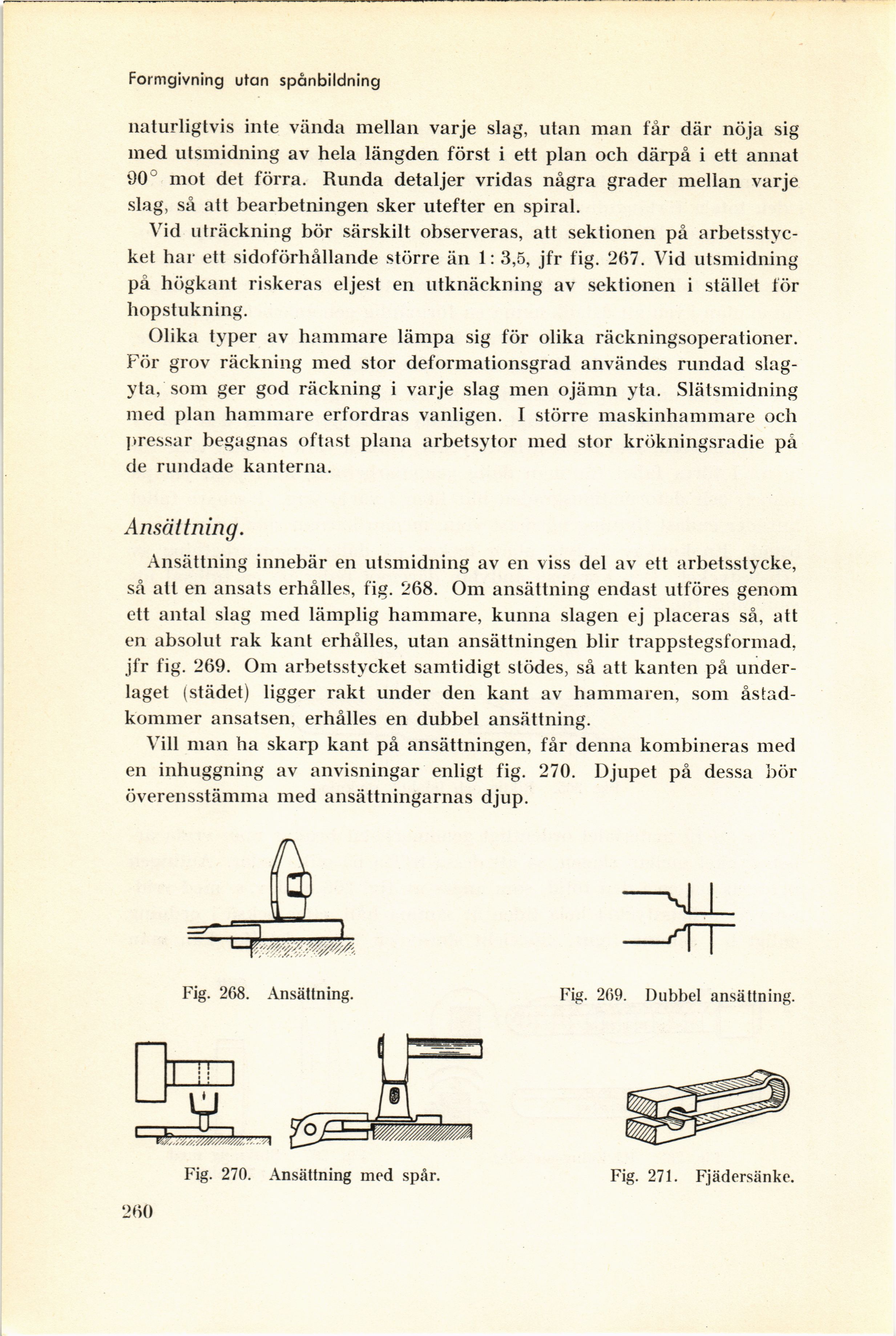

Formgivning utan spånbildning
naturligtvis inte vända mellan varje slag, utan man får där nöja sig
med utsmidning av hela längden först i ett plan och därpå i ett annat
90° mot det förra. Runda detaljer vridas några grader mellan varje
slag, så att bearbetningen sker utefter en spiral.
Vid uträckning bör särskilt observeras, att sektionen på
arbetsstyc-ket har ett sidoförhållande större än 1: 3,5, jfr fig. 267. Vid utsmidning
på högkant riskeras eljest en utknäckning av sektionen i stället för
hopstukning.
Olika typer av hammare lämpa sig för olika räckningsoperationer.
För grov räckning med stor deformationsgrad användes rundad
slagyta, som ger god räckning i varje slag men ojämn yta. Slätsmidning
med plan hammare erfordras vanligen. I större maskinhammare och
pressar begagnas oftast plana arbetsytor med stor krökningsradie på
de rundade kanterna.
Ansättning.
Ansättning innebär en utsmidning av en viss del av ett arbetsstycke,
så att en ansats erhålles, fig. 268. Om ansättning endast utföres genom
ett antal slag med lämplig hammare, kunna slagen ej placeras så, att
en absolut rak kant erhålles, utan ansättningen blir trappstegsformad.
jfr fig. 269. Om arbetsstycket samtidigt stödes, så att kanten på
underlaget (städet) ligger rakt under den kant av hammaren, som
åstadkommer ansatsen, erhålles en dubbel ansättning.
Vill man ha skarp kant på ansättningen, får denna kombineras med
en inhuggning av anvisningar enligt fig. 270. Djupet på dessa bör
överensstämma med ansättningarnas djup.
Fig. 268. Ansättning.
Fig. 269. Dubbel ansättning.
Fig. 270. Ansättning med spår.
Fig. 271. Fjädersänke.
260
