Plåtbearbetning

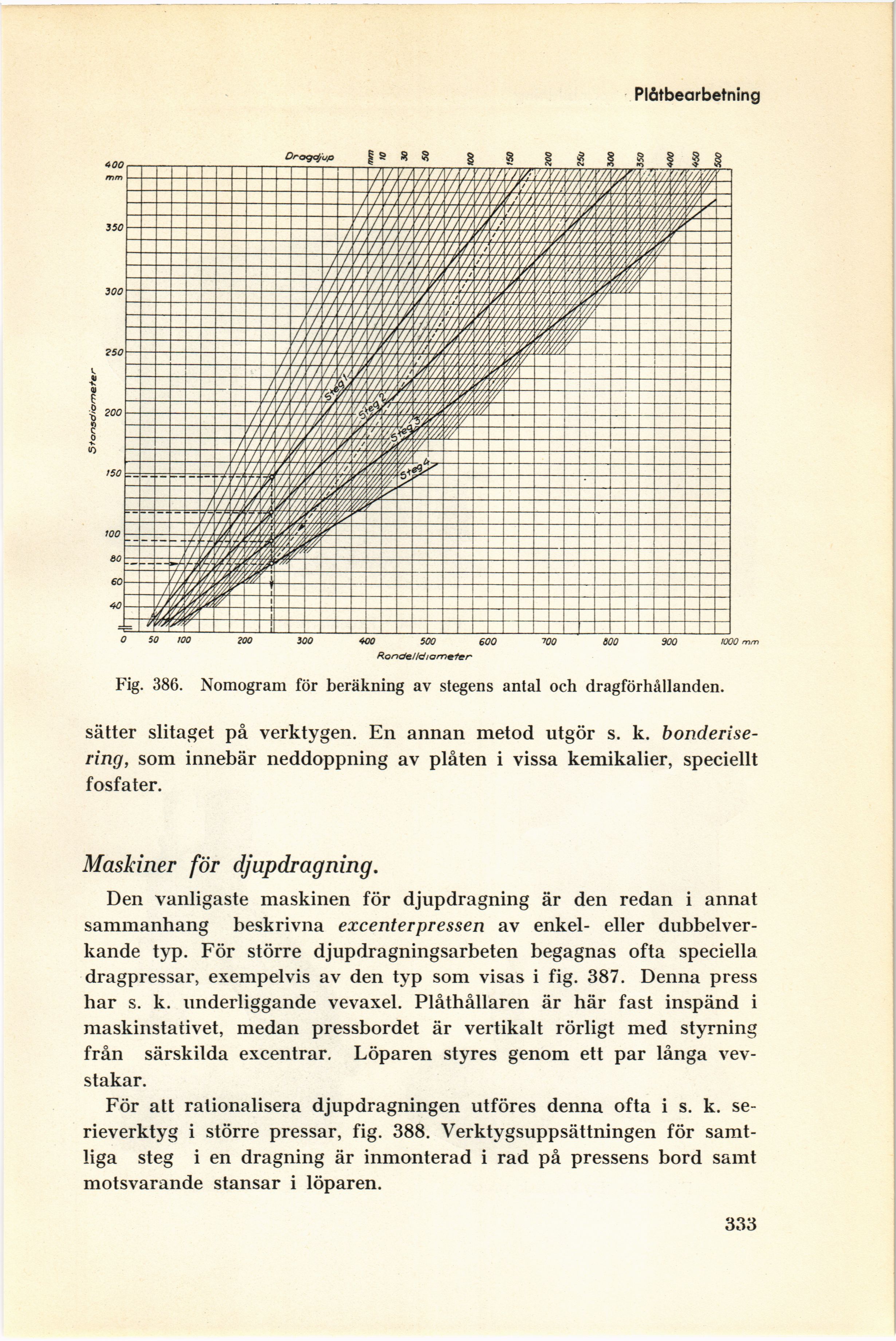

Fig. 386. Nomogram för beräkning av stegens antal och dragförhållanden.

sätter slitaget på verktygen. En annan metod utgör s. k.
bonderise-ring, som innebär neddoppning av plåten i vissa kemikalier, speciellt
fosfater.

Maskiner för djupdragning.

Den vanligaste maskinen för djupdragning är den redan i annat
sammanhang beskrivna excenterpressen av enkel- eller
dubbelverkande typ. För större djupdragningsarbeten begagnas ofta speciella
dragpressar, exempelvis av den typ som visas i fig. 387. Denna press
har s. k. underliggande vevaxel. Plåthållaren är här fast inspänd i
maskinstativet, medan pressbordet är vertikalt rörligt med styrning
från särskilda excentrar. Löparen styres genom ett par långa
vev-stakar.

För att rationalisera djupdragningen utföres denna ofta i s. k.
serieverktyg i större pressar, fig. 388. Verktygsuppsättningen för
samtliga steg i en dragning är inmonterad i rad på pressens bord samt
motsvarande stansar i löparen.

333
