Plåtbearbetning

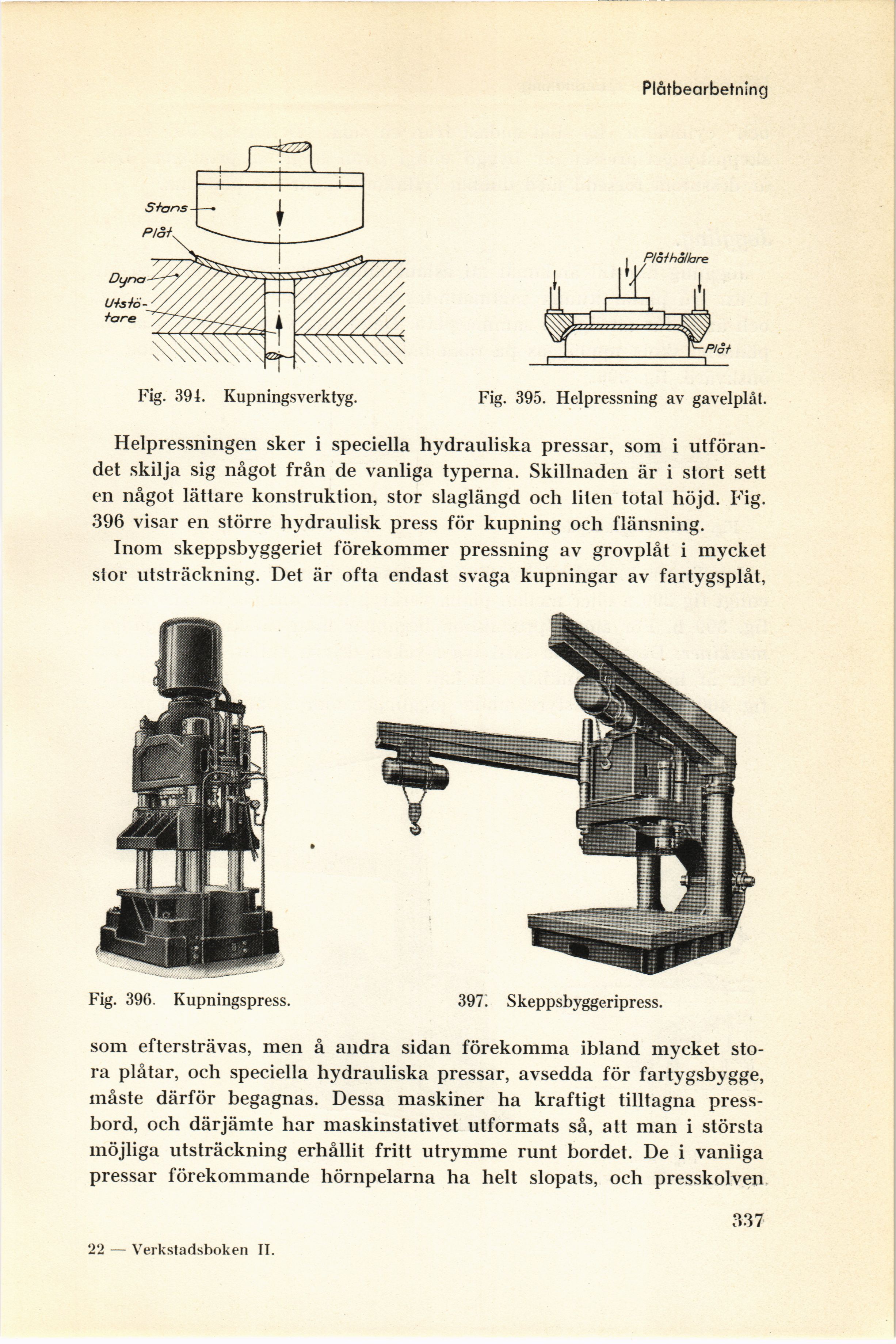

Fig. 394. Kupningsverktyg.
Fig. 395. Helpressning av gavelplåt.
Helpressningen sker i speciella hydrauliska pressar, som i
utförandet skilja sig något från de vanliga typerna. Skillnaden är i stort sett
en något lättare konstruktion, stor slaglängd och liten total höjd. Fig.
396 visar en större hydraulisk press för kupning och flänsning.
Inom skeppsbyggeriet förekommer pressning av grovplåt i mycket
stor utsträckning. Det är ofta endast svaga kupningar av fartygsplåt,
Fig. 396. Kupningspress.
397. Skeppsbyggeripress.
som eftersträvas, men å andra sidan förekomma ibland mycket
stora plåtar, och speciella hydrauliska pressar, avsedda för fartygsbygge,
måste därför begagnas. Dessa maskiner ha kraftigt tilltagna
pressbord, och därjämte har maskinstativet utformats så, att man i största
möjliga utsträckning erhållit fritt utrymme runt bordet. De i vanliga
pressar förekommande hörnpelarna ha helt slopats, och presskolven
22 — Verkstadsboken II.
337
