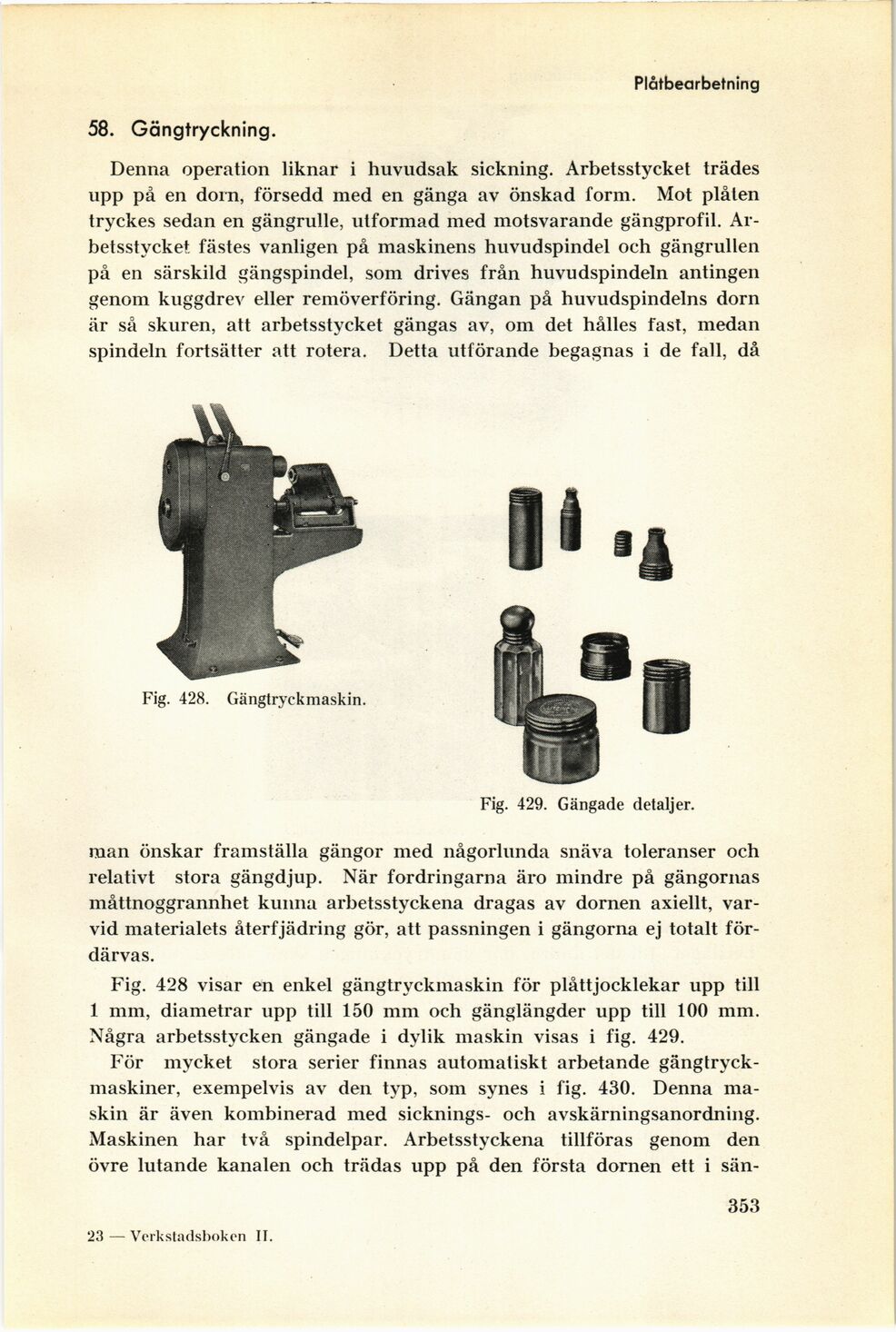

Plåtbearbetning
58. Gängtryckning.
Denna operation liknar i huvudsak sickning. Arbetsstycket trädes
upp på en dorn, försedd med en gänga av önskad form. Mot plåten
tryckes sedan en gängrulle, utformad med motsvarande gängprofil.
Arbetsstycket fästes vanligen på maskinens huvudspindel och gängrullen
på en särskild gängspindel, som drives från huvudspindeln antingen
genom kuggdrev eller remöverföring. Gängan på huvudspindelns dorn
är så skuren, att arbetsstycket gängas av, om det hålles fast, medan
spindeln fortsätter att rotera. Detta utförande begagnas i de fall, då
Fig. 428. Gängtryckmaskin.
Fig. 429. Gängade detaljer.
man önskar framställa gängor med någorlunda snäva toleranser och
relativt stora gängdjup. När fordringarna äro mindre på gängornas
måttnoggrannhet kunna arbetsstyckena dragas av dornen axiellt,
varvid materialets återfjädring gör, att passningen i gängorna ej totalt
fördärvas.
Fig. 428 visar en enkel gängtryckmaskin för plåttjocklekar upp till
1 mm, diametrar upp till 150 mm och gänglängder upp till 100 mm.
Några arbetsstycken gängade i dylik maskin visas i fig. 429.
För mycket stora serier finnas automatiskt arbetande
gängtryckmaskiner, exempelvis av den typ, som synes i fig. 430. Denna
maskin är även kombinerad med sicknings- och avskärningsanordning.
Maskinen har två spindelpar. Arbetsstyckena tillföras genom den
övre lutande kanalen och trädas upp på den första dornen ett i sän-
353
23 — Vcrkstadsboken IT.
