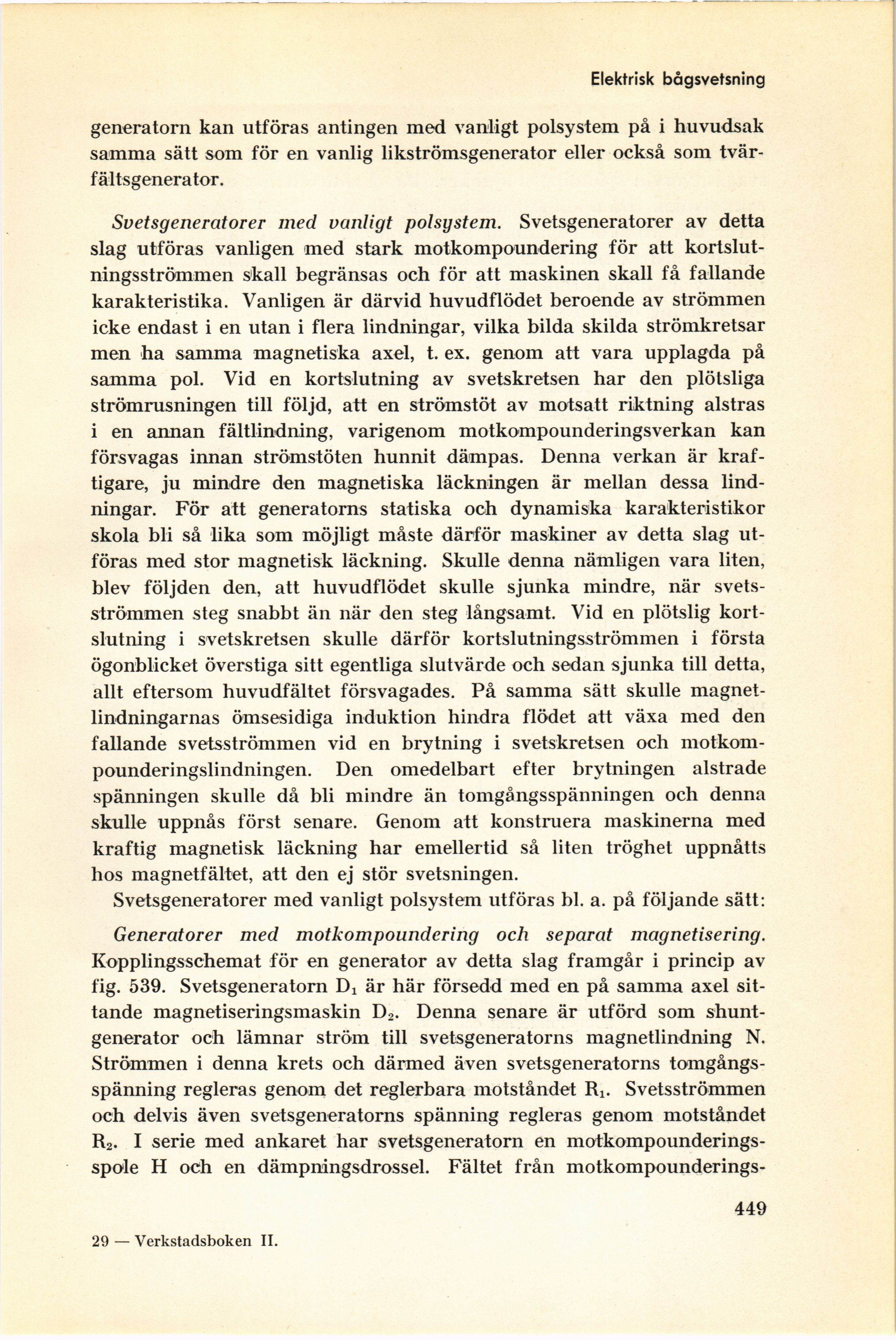

Full resolution (JPEG) - On this page / på denna sida - Lödning, svetsning, gasskärning och flamhärdning, av Hugo Frostne - Elektrisk bågsvetsning - 91. Svetsströmkällor
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Elektrisk bågsvetsning
generatorn kan utföras antingen med vanligt polsystem på i huvudsak
samma sätt som för en vanlig likströmsgenerator eller också som
tvär-fältsgenerator.
Svetsgeneratorer med vanligt polsystem. Svetsgeneratorer av detta
slag utföras vanligen med stark motkompoundering för att
kortslut-ningsströmmen skall begränsas och för att maskinen skall få fallande
karakteristika. Vanligen är därvid huvudflödet beroende av strömmen
icke endast i en utan i flera lindningar, vilka bilda skilda strömkretsar
men ha samma magnetiska axel, t. ex. genom att vara upplagda på
samma pol. Vid en kortslutning av svetskretsen har den plötsliga
strömrusningen till följd, att en strömstöt av motsatt riktning alstras
i en annan fältlindning, varigenom motkompounderingsverkan kan
försvagas innan strömstöten hunnit dämpas. Denna verkan är
kraftigare, ju mindre den magnetiska läckningen är mellan dessa
lindningar. För att generatorns statiska och dynamiska karakteristikor
skola bli så lika som möjligt måste därför maskiner av detta slag
utföras med stor magnetisk läckning. Skulle denna nämligen vara liten,
blev följden den, att huvudflödet skulle sjunka mindre, när
svets-strömmen steg snabbt än när den steg långsamt. Vid en plötslig
kortslutning i svetskretsen skulle därför kortslutningsströmmen i första
ögonblicket överstiga sitt egentliga slutvärde och sedan sjunka till detta,
allt eftersom huvudfältet försvagades. På samma sätt skulle
magnet-lindningarnas ömsesidiga induktion hindra flödet att växa med den
fallande svetsströmmen vid en brytning i svetskretsen och
motkom-pounderingslindningen. Den omedelbart efter brytningen alstrade
spänningen skulle då bli mindre än tomgångsspänningen och denna
skulle uppnås först senare. Genom att konstruera maskinerna med
kraftig magnetisk läckning har emellertid så liten tröghet uppnåtts
hos magnetfältet, att den ej stör svetsningen.
Svetsgeneratorer med vanligt polsystem utföras bl. a. på följande sätt:
Generatorer med motkompoundering och separat magnetisering.
Kopplingsschemat för en generator av detta slag framgår i princip av
fig. 539. Svetsgeneratorn Di är här försedd med en på samma axel
sittande magnetiseringsmaskin D2. Denna senare är utförd som
shunt-generator och lämnar ström till svetsgeneratorns magnetlindning N.
Strömmen i denna krets och därmed även svetsgeneratorns
tomgångs-spänning regleras genom det reglerbara motståndet Rl Svetsströmmen
och delvis även svetsgeneratorns spänning regleras genom motståndet
R2. I serie med ankaret har svetsgeneratorn en
motkompounderings-spole H och en dämpmngsdrossel. Fältet från motkompounderings-
449
29 — Verkstadsboken II.
