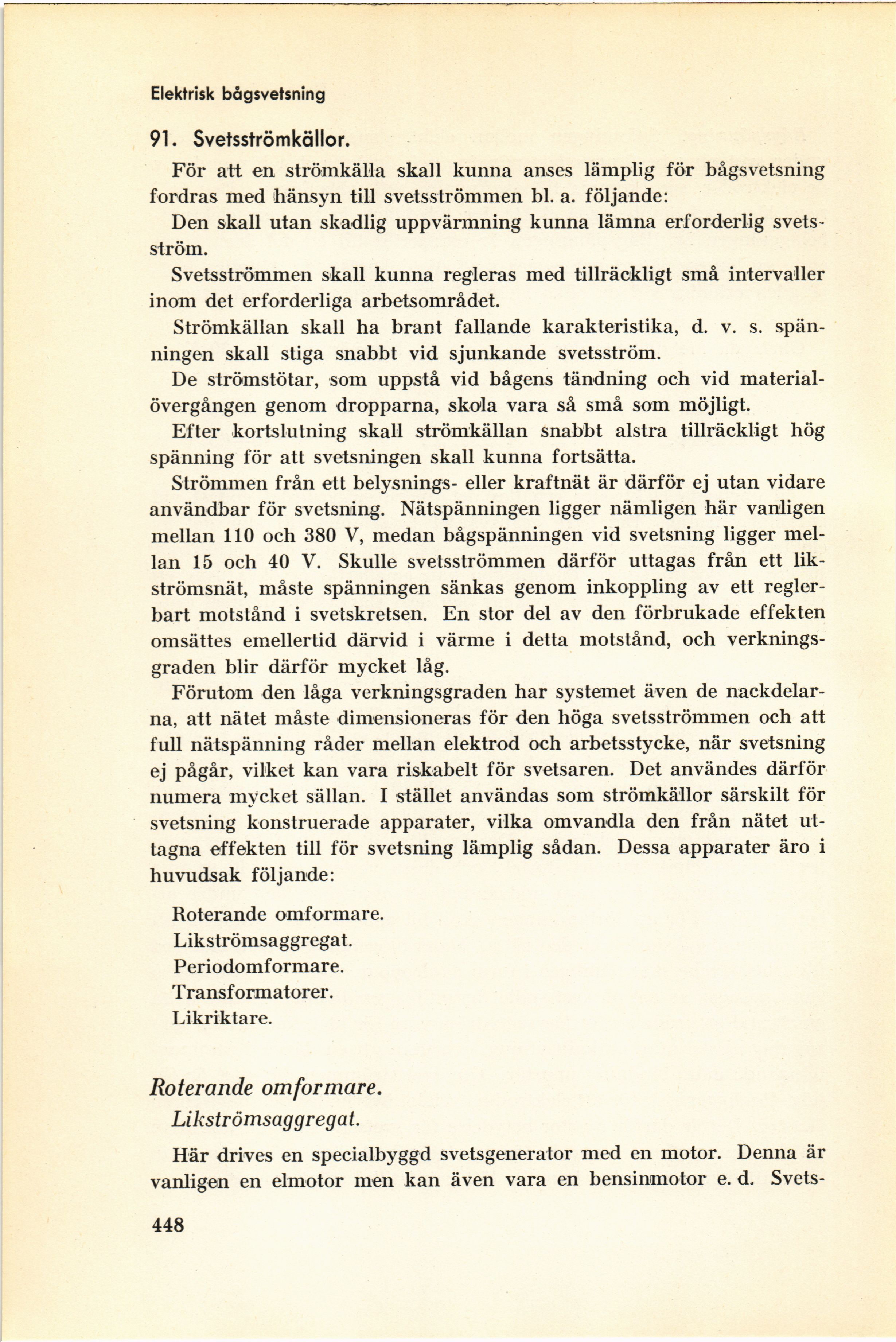

Elektrisk bågsvetsning
91. Svetsströmkällor.
För att en strömkälla skall kunna anses lämplig för bågsvetsning
fordras med hänsyn till svetsströmmen bl. a. följande:
Den skall utan skadlig uppvärmning kunna lämna erforderlig
svets-ström.
Svetsströmmen skall kunna regleras med tillräckligt små intervaller
inom det erforderliga arbetsområdet.
Strömkällan skall ha brant fallande karakteristika, d. v. s.
spänningen skall stiga snabbt vid sjunkande svetsström.
De strömstötar, som uppstå vid bågens tändning och vid
material-övergången genom dropparna, skola vara så små som möjligt.
Efter kortslutning skall strömkällan snabbt alstra tillräckligt hög
spänning för att svetsningen skall kunna fortsätta.
Strömmen från ett belysnings- eller kraftnät är därför ej utan vidare
användbar för svetsning. Nätspänningen ligger nämligen här vanligen
mellan 110 och 380 V, medan bågspänningen vid svetsning ligger
mellan 15 och 40 V. Skulle svetsströmmen därför uttagas från ett
likströmsnät, måste spänningen sänkas genom inkoppling av ett
reglerbart motstånd i svetskretsen. En stor del av den förbrukade effekten
omsättes emellertid därvid i värme i detta motstånd, och
verkningsgraden blir därför mycket låg.
Förutom den låga verkningsgraden har systemet även de
nackdelarna, att nätet måste dimensioneras för den höga svetsströmmen och att
full nätspänning råder mellan elektrod och arbetsstycke, när svetsning
ej pågår, vilket kan vara riskabelt för svetsaren. Det användes därför
numera mycket sällan. I stället användas som strömkällor särskilt för
svetsning konstruerade apparater, vilka omvandla den från nätet
uttagna effekten till för svetsning lämplig sådan. Dessa apparater äro i
huvudsak följande:
Roterande omformare.
Likströmsaggregat.
Periodomformare.
Transformatorer.
Likriktare.
Roterande omformare.
Likströmsaggregat.
Här drives en specialbyggd svetsgenerator med en motor. Denna är
vanligen en elmotor men kan även vara en bensinmotor e. d. Svets-
448
