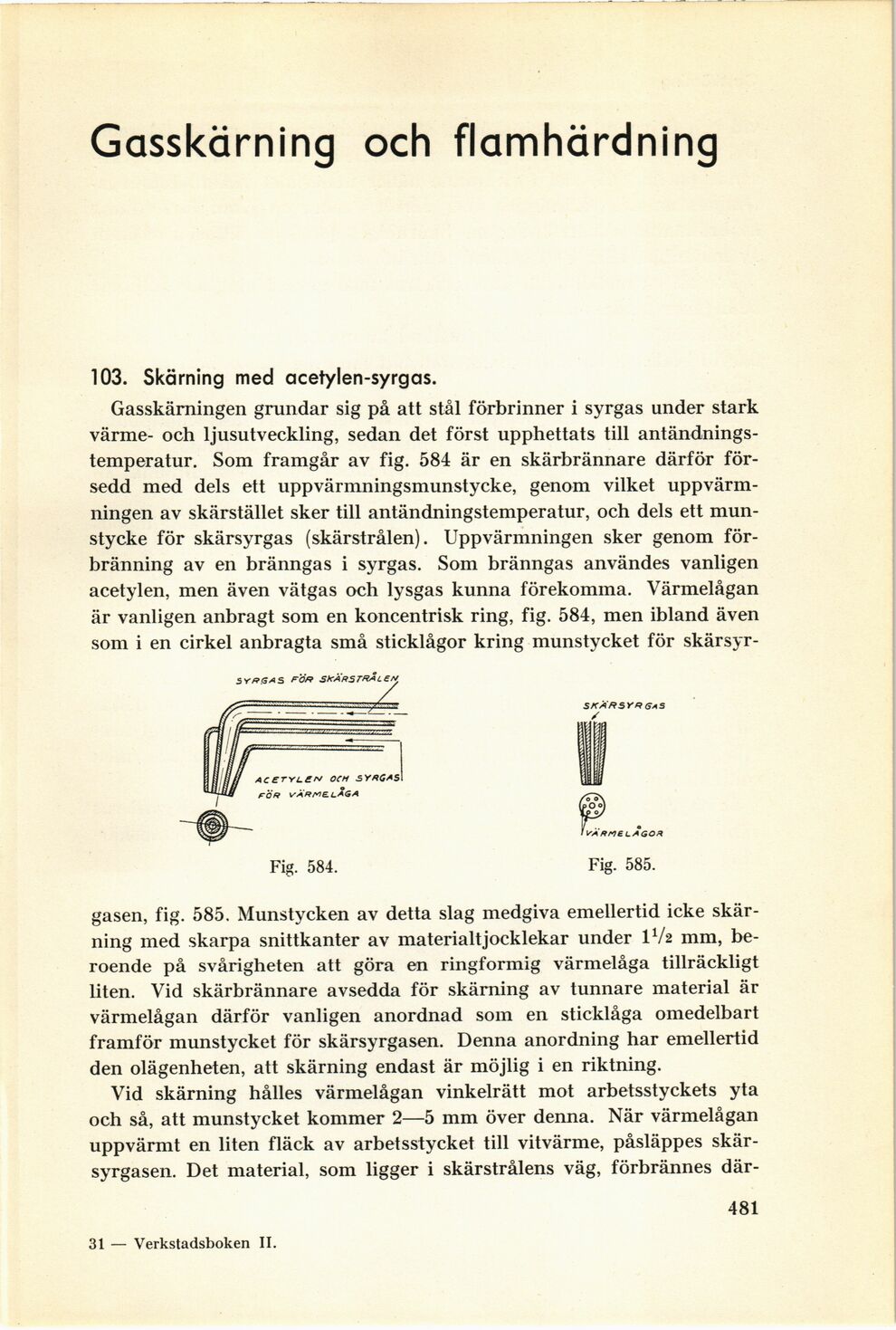

Full resolution (JPEG) - On this page / på denna sida - Lödning, svetsning, gasskärning och flamhärdning, av Hugo Frostne - Gasskärning och flamhärdning - 103. Skärning med acetylen-syrgas
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Gasskärning och flamhärdning
103. Skärning med acetylen-syrgas.
Gasskämingen grundar sig på att stål förbrinner i syrgas under stark
värme- och ljusutveckling, sedan det först upphettats till
antändnings-temperatur. Som framgår av fig. 584 är en skärbrännare därför
försedd med dels ett uppvärmningsmunstycke, genom vilket
uppvärmningen av skärstället sker till antändningstemperatur, och dels ett
munstycke för skärsyrgas (skärstrålen). Uppvärmningen sker genom
förbränning av en bränngas i syrgas. Som bränngas användes vanligen
acetylen, men även vätgas och lysgas kunna förekomma. Värmelågan
är vanligen anbragt som en koncentrisk ring, fig. 584, men ibland även
som i en cirkel anbragta små sticklågor kring munstycket för skärsyr-
Fig. 584.
Fig. 585.
gasen, fig. 585. Munstycken av detta slag medgiva emellertid icke
skärning med skarpa snittkanter av materialtjocklekar under 172 mm,
beroende på svårigheten att göra en ringformig värmelåga tillräckligt
liten. Vid skärbrännare avsedda för skärning av tunnare material är
värmelågan därför vanligen anordnad som en sticklåga omedelbart
framför munstycket för skärsyrgasen. Denna anordning har emellertid
den olägenheten, att skärning endast är möjlig i en riktning.
Vid skärning hålles värmelågan vinkelrätt mot arbetsstyckets yta
och så, att munstycket kommer 2—5 mm över denna. När värmelågan
uppvärmt en liten fläck av arbetsstycket till vitvärme, påsläppes
skärsyrgasen. Det material, som ligger i skärstrålens väg, förbrännes
där
481
31 — Verkstadsboken II.
