Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 120. Förkoppring
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

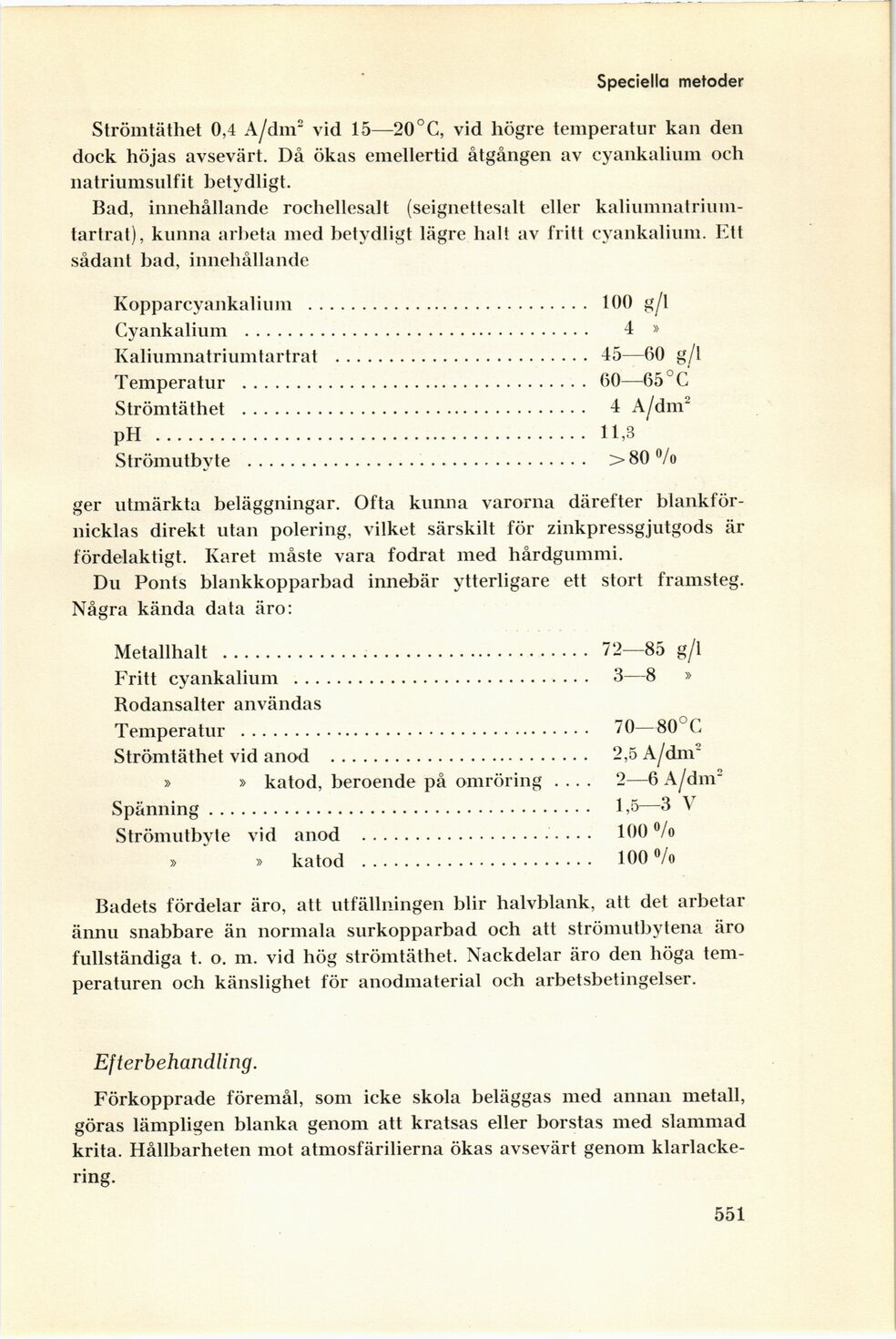

Speciella metoder
Strömtäthet 0,4 A/dm2 vid 15—20° C, vid högre temperatur kan den
dock höjas avsevärt. Då ökas emellertid åtgången av cyankalium och
natriumsulfit betydligt.
Bad, innehållande rochellesalt (seignettesalt eller
kaliumnatrium-tartrat), kunna arbeta med betydligt lägre hall av fritt cyankalinm. Ett
sådant bad, innehållande
Kopparcyankalium ............................... 100 g/1
Cyankalinm ....................................... 4 »
Kaliumnatrium tartrat .......................... 45—60 g/1
Temperatur ..................................... 60—65° C
Strömtäthet .................................... 4 A/dm2
pH ............................................. 11,3
Strömutbyte .................................... >80%
ger utmärkta beläggningar. Ofta kunna varorna därefter
blankför-nicklas direkt utan polering, vilket särskilt för zinkpressgjutgods är
fördelaktigt. Karet måste vara fodrat med hårdgummi.
Du Ponts blankkopparbad innebär ytterligare ett stort framsteg.
Några kända data äro:
Metallhalt ....................................... 72—85 g/1
Fritt cyankalinm ................................. 3—8 »
Rodansalter användas
Temperatur ................................... 70—80°C
Strömtäthet vid anod ............................. 2,5 A/dm2
» » katod, beroende på omröring .... 2—6 A/dm2
Spänning.......................................... 1,5—3 V
Strömutbyte vid anod ....................... 100 %
» » katod ....................... 100%
Badets fördelar äro, att utfällningen blir halvblank, att det arbetar
ännu snabbare än normala surkopparbad och att strömutbytena äro
fullständiga t. o. m. vid hög strömtäthet. Nackdelar äro den höga
temperaturen och känslighet för anodmaterial och arbetsbetingelser.
Efterbehandling.
Förkopprade föremål, som icke skola beläggas med annan metall,
göras lämpligen blanka genom att kratsas eller borstas med slammad
krita. Hållbarheten mot atmosfärilierna ökas avsevärt genom
klarlackering.
551
<< prev. page << föreg. sida << >> nästa sida >> next page >>
