Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 121. Förmässning, förbronsning - 122. Förzinkning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

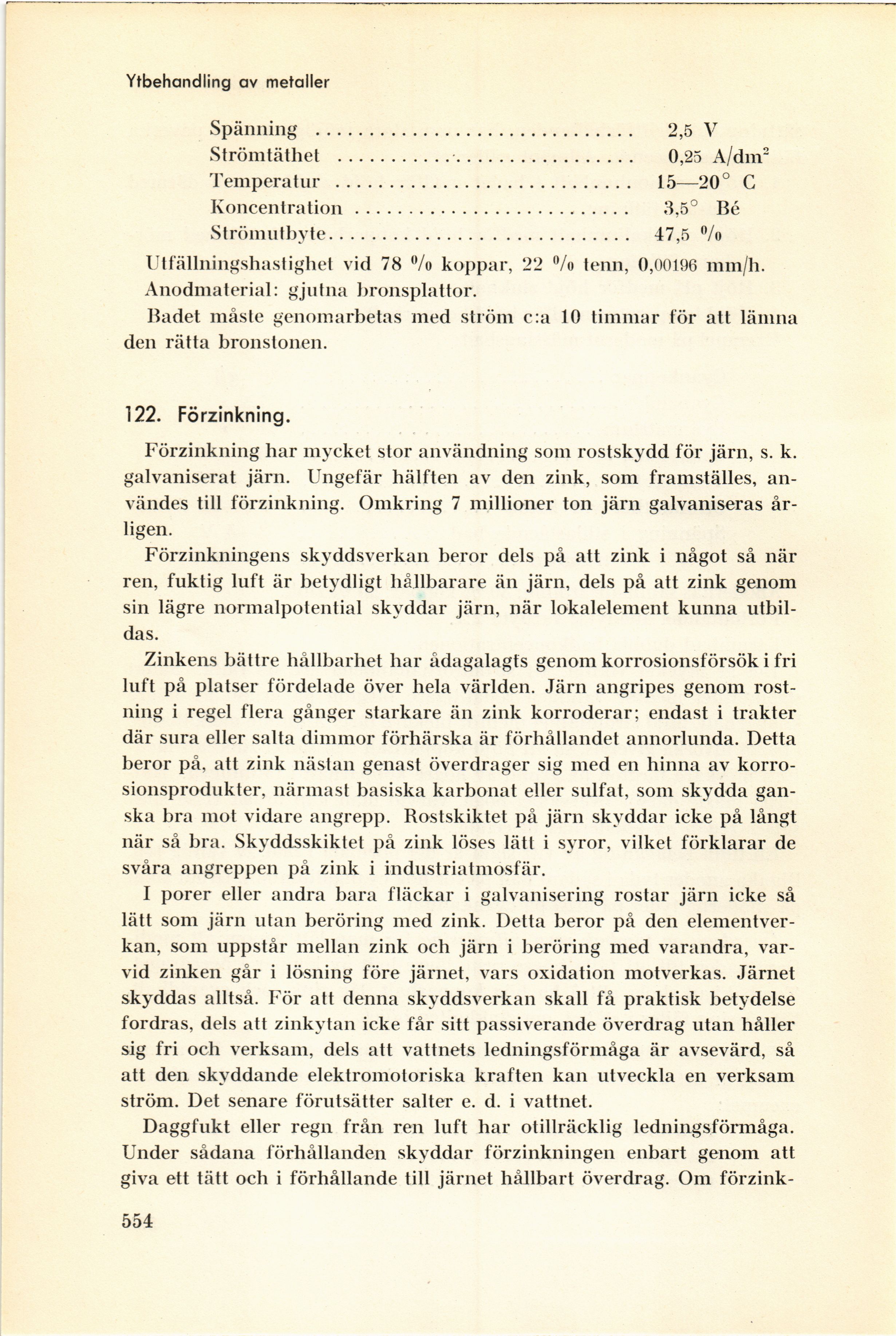

Ytbehandling av metaller
Spänning .............................................. 2,5 V
Strömtäthet .......................................... 0,25 A/dm2
Temperatur ........................................ 15—20° C
Koncentration...................................... 3,5° Bé
Strömutbyte........................................ 47,5 %
Utfällningshastighet vid 78 °/o koppar, 22 °/o tenn, 0,00196 min/h.
Anodmaterial: gjutna bronsplattor.
Badet måste genomarbetas med ström c:a 10 timmar för att lämna
den rätta bronstonen.
122. Förzinkning.
Förzinkning har mycket stor användning som rostskydd för järn, s. k.
galvaniserat järn. Ungefär hälften av den zink, som framställes,
användes till förzinkning. Omkring 7 millioner ton järn galvaniseras
årligen.
Förzinkningens skyddsverkan beror dels på att zink i något så när
ren, fuktig luft är betydligt hållbarare än järn, dels på att zink genom
sin lägre normalpotential skyddar järn, när lokalelement kunna
utbildas.
Zinkens bättre hållbarhet har ådagalagts genom korrosionsförsök i fri
luft på platser fördelade över hela världen. Järn angripes genom
röstning i regel flera gånger starkare än zink korroderar; endast i trakter
där sura eller salta dimmor förhärska är förhållandet annorlunda. Detta
beror på, att zink nästan genast överdrager sig med en hinna av
korrosionsprodukter, närmast basiska karbonat eller sulfat, som skydda
ganska bra mot vidare angrepp. Rostskiktet på järn skyddar icke på långt
när så bra. Skyddsskiktet på zink löses lätt i syror, vilket förklarar de
svåra angreppen på zink i industriatmosfär.
I porer eller andra bara fläckar i galvanisering rostar järn icke så
lätt som järn utan beröring med zink. Detta beror på den
elementverkan, som uppstår mellan zink och järn i beröring med varandra,
varvid zinken går i lösning före järnet, vars oxidation motverkas. Järnet
skyddas alltså. För att denna skyddsverkan skall få praktisk betydelse
fordras, dels att zinkytan icke får sitt passiverande överdrag utan håller
sig fri och verksam, dels att vattnets ledningsförmåga är avsevärd, så
att den skyddande elektromoloriska kraften kan utveckla en verksam
ström. Det senare förutsätter salter e. d. i vattnet.
Daggfukt eller regn från ren luft har otillräcklig ledningsförmåga.
Under sådana förhållanden skyddar förzinkningen enbart genom att
giva ett tätt och i förhållande till järnet hållbart överdrag. Om förzink -
554
<< prev. page << föreg. sida << >> nästa sida >> next page >>
