Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 122. Förzinkning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

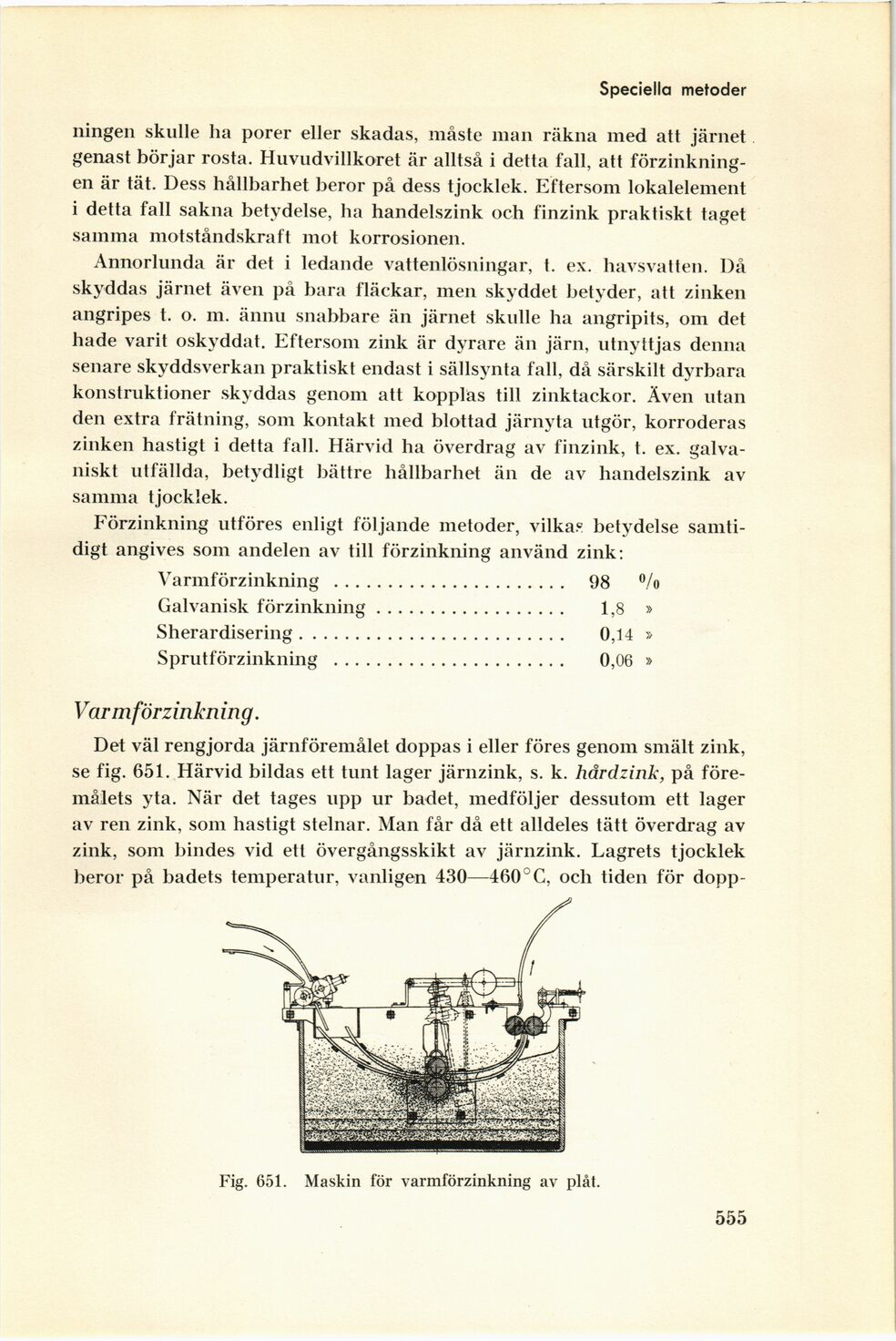

Speciella metoder
ningen skulle ha porer eller skadas, måste man räkna med att järnet
genast börjar rosta. Huvudvillkoret är alltså i detta fall, att
förzinkning-en är tät. Dess hållbarhet beror på dess tjocklek. Eftersom lokalelement
i detta fall sakna betydelse, ha handelszink och finzink praktiskt taget
samma motståndskraft mot korrosionen.
Annorlunda är det i ledande vattenlösningar, t. ex. havsvatten. Då
skyddas järnet även på bara fläckar, men skyddet betyder, att zinken
angripes t. o. m. ännu snabbare än järnet skulle ha angripits, om det
hade varit oskyddat. Eftersom zink är dyrare än järn, utnyttjas denna
senare skyddsverkan praktiskt endast i sällsynta fall, då särskilt dyrbara
konstruktioner skyddas genom att kopplas till zinktackor. Även utan
den extra frätning, som kontakt med blottad järnyta utgör, korroderas
zinken hastigt i detta fall. Härvid ha överdrag av finzink, t. ex.
galva-niskt utfällda, betydligt bättre hållbarhet än de av handelszink av
samma tjocklek.
Förzinkning utföres enligt följande metoder, vilkas betydelse
samtidigt angives som andelen av till förzinkning använd zink:
Varmförzinkning ........................ 98 °/o
Galvanisk förzinkning............................ 1,8 »
Sherardisering................................... 0,14 »
Sprutförzinkning ................................ 0,06 »
Varmförzinkn ing.
Det väl rengjorda järnföremålet doppas i eller föres genom smält zink,
se fig. 651. Härvid bildas ett tunt lager järnzink, s. k. hårdzink, på
föremålets yta. När det tages upp ur badet, medföljer dessutom ett lager
av ren zink, som hastigt stelnar. Man får då ett alldeles tätt överdrag av
zink, som bindes vid ett övergångsskikt av järnzink. Lagrets tjocklek
beror på badets temperatur, vanligen 430—460° C, och tiden för dopp-
Fig. 651. Maskin för varmförzinkning av plåt.
555
<< prev. page << föreg. sida << >> nästa sida >> next page >>
