Sammanfogningsarbeten
a. Rak stöt med hakblad.
b. Sned stöt med plattjärn och
krampor.
c. Stöt med knagge.
d. Stöt med knagge.
e. Stöt med knagge
och kilar.
f. Stöt med lask och bult.
g. Rakt blad med rak stöt.
i. Snett blad. k. Rakt hakblad.
h. Rakt blad med
sned stöt.
m. Snett hakblad med bult.
1. Hakblad med sned stöt och
kilar.
n. Snett hakblad med bult och
kilar.

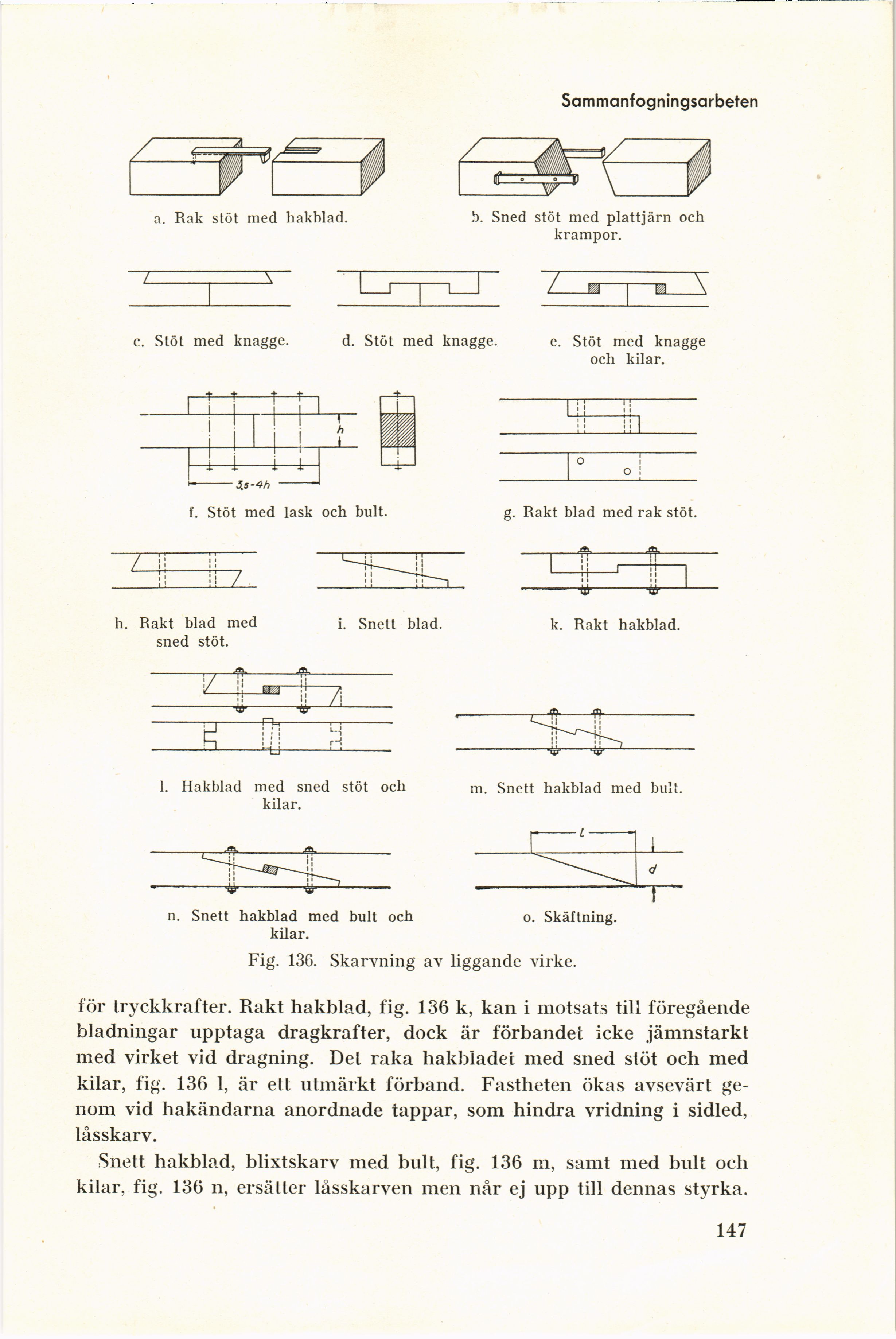

Fig. 136. Skarvning av liggande virke.
o. Skäftning.
för tryckkrafter. Rakt hakblad, fig. 136 k, kan i motsats till föregående
bladningar upptaga dragkrafter, dock är förbandet icke jämnstarkt
med virket vid dragning. Del raka hakbladet med sned slöt och med
kilar, fig. 136 1, är ett utmärkt förband. Fastheten ökas avsevärt
genom vid hakändarna anordnade tappar, som hindra vridning i sidled,
låsskarv.
Snett hakblad, blixtskarv med bult, fig. 136 m, samt med bult och
kilar, fig. 136 n, ersätter låsskarven men når ej upp till dennas styrka.
147
