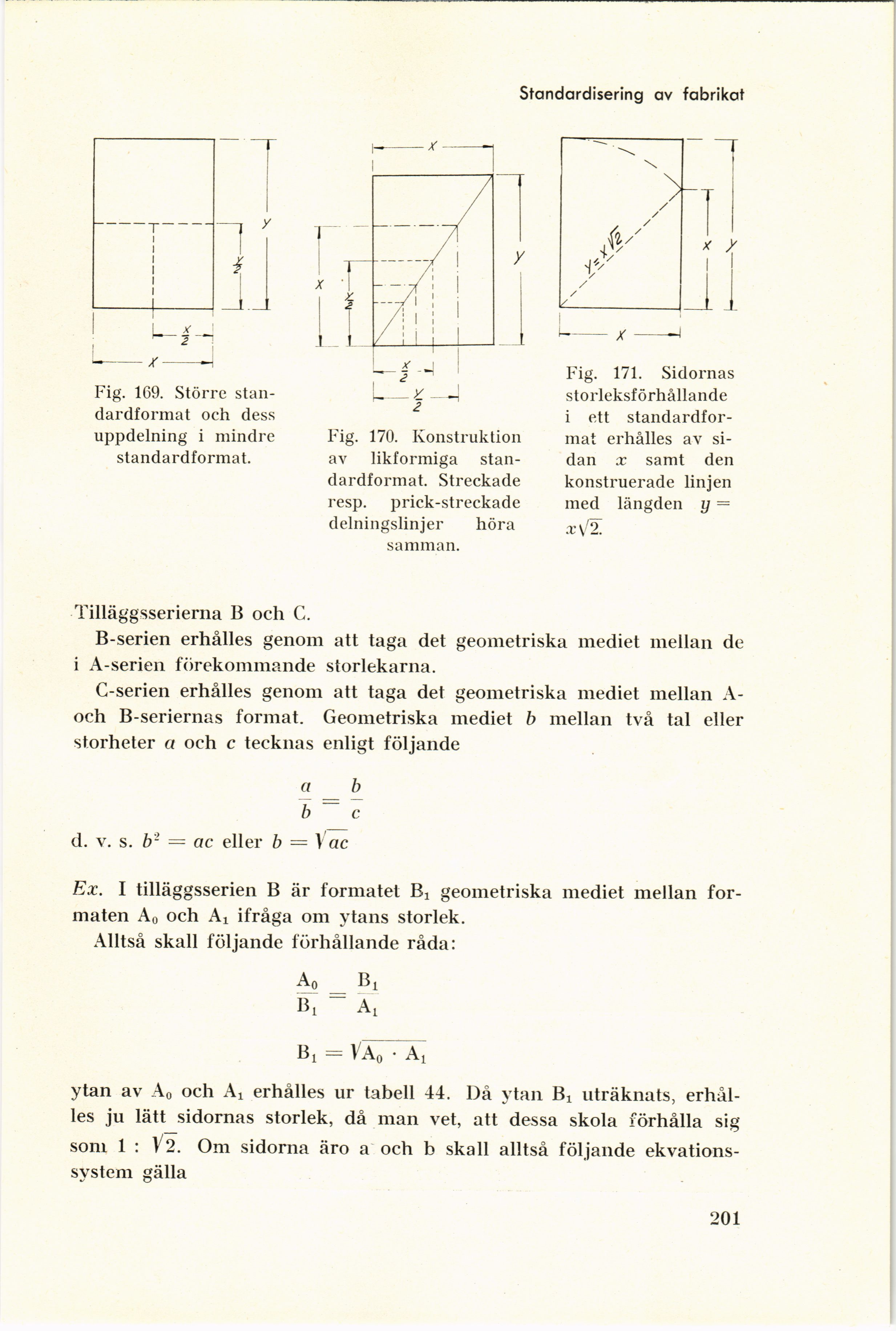

Standardisering av fabrikat
Fig. 169. Större
standardformat och dess
uppdelning i mindre
standardformat.
Fig. 170. Konstruktion
av likformiga
standardformat. Streckade
resp, prick-streckade
delningslinjer höra
samman.
Fig. 171. Sidornas
storleksförhållande
i ett
standardformat erhålles av
sidan x samt den
konstruerade linjen
med längden y =
Tilläggsserierna B och G.
B-serien erhålles genom att taga det geometriska mediet mellan de
i A-serien förekommande storlekarna.
C-serien erhålles genom att taga det geometriska mediet mellan
A-och B-seriernas format. Geometriska mediet b mellan två tal eller
storheter a och c tecknas enligt följande
a b
b c
d. v. s. b2 = ac eller b = 1 ac
Ex. I tilläggsserien B är formatet Bx geometriska mediet mellan
formaten Ao och Ai ifråga om ytans storlek.
Alltså skall följande förhållande råda:
Ao Bx
Ar
Bx = VÄ^ÄI
ytan av Ao och Ax erhålles ur tabell 44. Då ytan Bx uträknats,
erhålles ju lätt sidornas storlek, då man vet, att dessa skola förhålla sig
som 1 : }2. Om sidorna äro a och b skall alltså följande
ekvationssystem gälla
201
