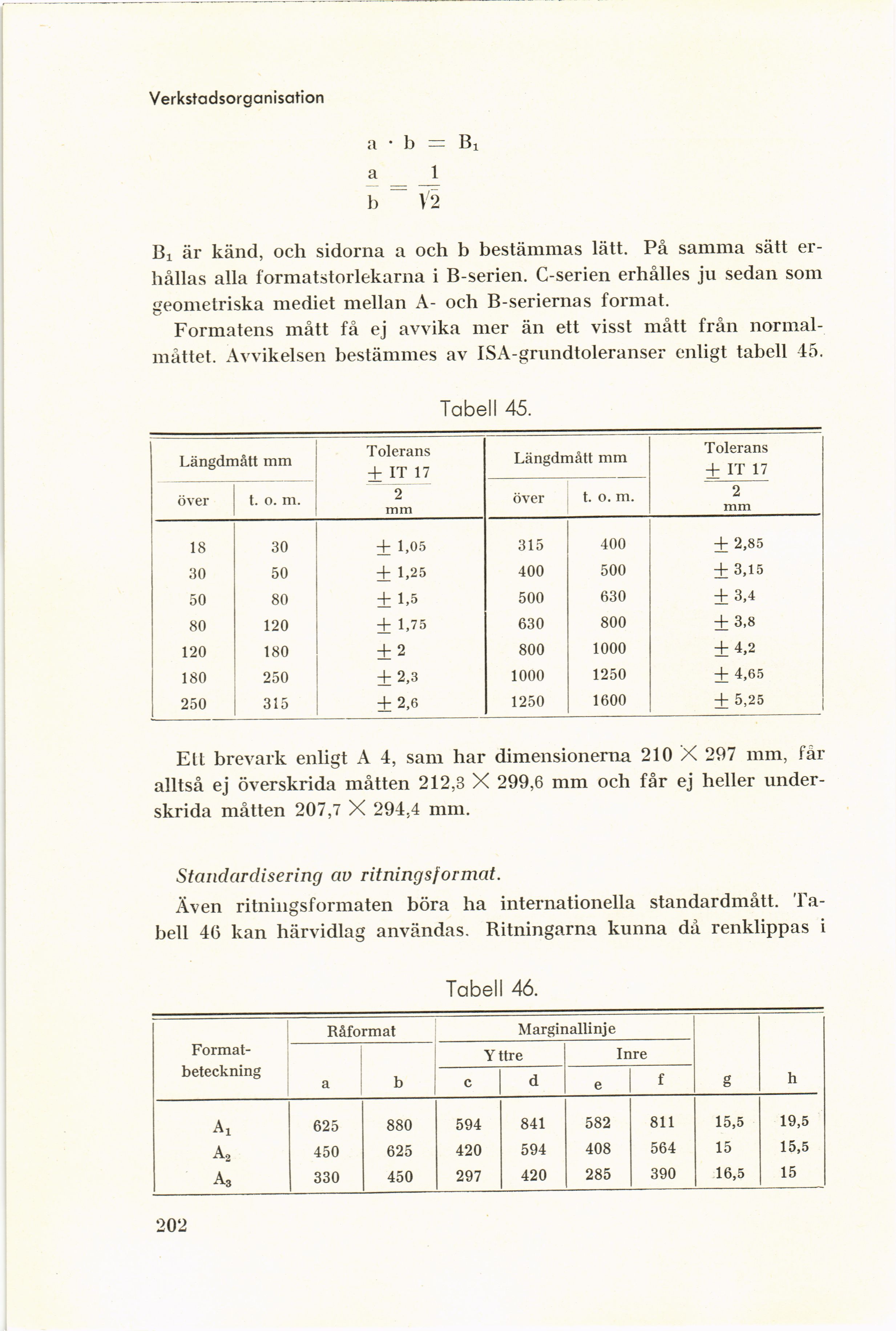

Verkstadsorganisation
a • b = Bx
a 1
b = yl
Bi är känd, och sidorna a och b bestämmas lätt. På samma sätt
erhållas alla formatstorlekarna i B-serien. C-serien erhålles ju sedan som
geometriska mediet mellan A- och B-seriernas format.
Formatens mått få ej avvika mer än ett visst mått från
normalmåttet. Avvikelsen bestämmes av ISA-grundtoleranser enligt tabell 45.
Tabell 45.
Längdmått mm Tolerans + IT 17 2 mm
över t. o. m.
18 30 + 1,05
30 50 + 1,25
50 80 + 1,5
80 120 + 1,75
120 180 ± 2
180 250 + 2,3
250 315 + 2,6
315 400 + 2,85
400 500 + 3,15
500 630 + 3,4
630 800 + 3,8
800 1000 + 4,2
1000 1250 + 4,65
1250 1600 + 5,25
Ett brevark enligt A 4, sam har dimensionerna 210 X 297 mm, får
alltså ej överskrida måtten 212,3 X 299,6 mm och får ej heller
underskrida måtten 207,7 X 294,4 mm.
Standardisering av ritnings for mat.
Även ritningsformaten böra ha internationella standardmått.
Tabell 46 kan härvidlag användas. Ritningarna kunna då renklippas i
Tabell 46.
[-Formatbeteckning-]
{+Format- beteckning+} Råformat Marginallinje g h
a b Y ttre Inre
c d e f
Ar 625 880 594 841 582 811 15,5 19,5
A2 450 625 420 594 408 564 15 15,5
A3 330 450 297 420 285 390 16,5 15
202
