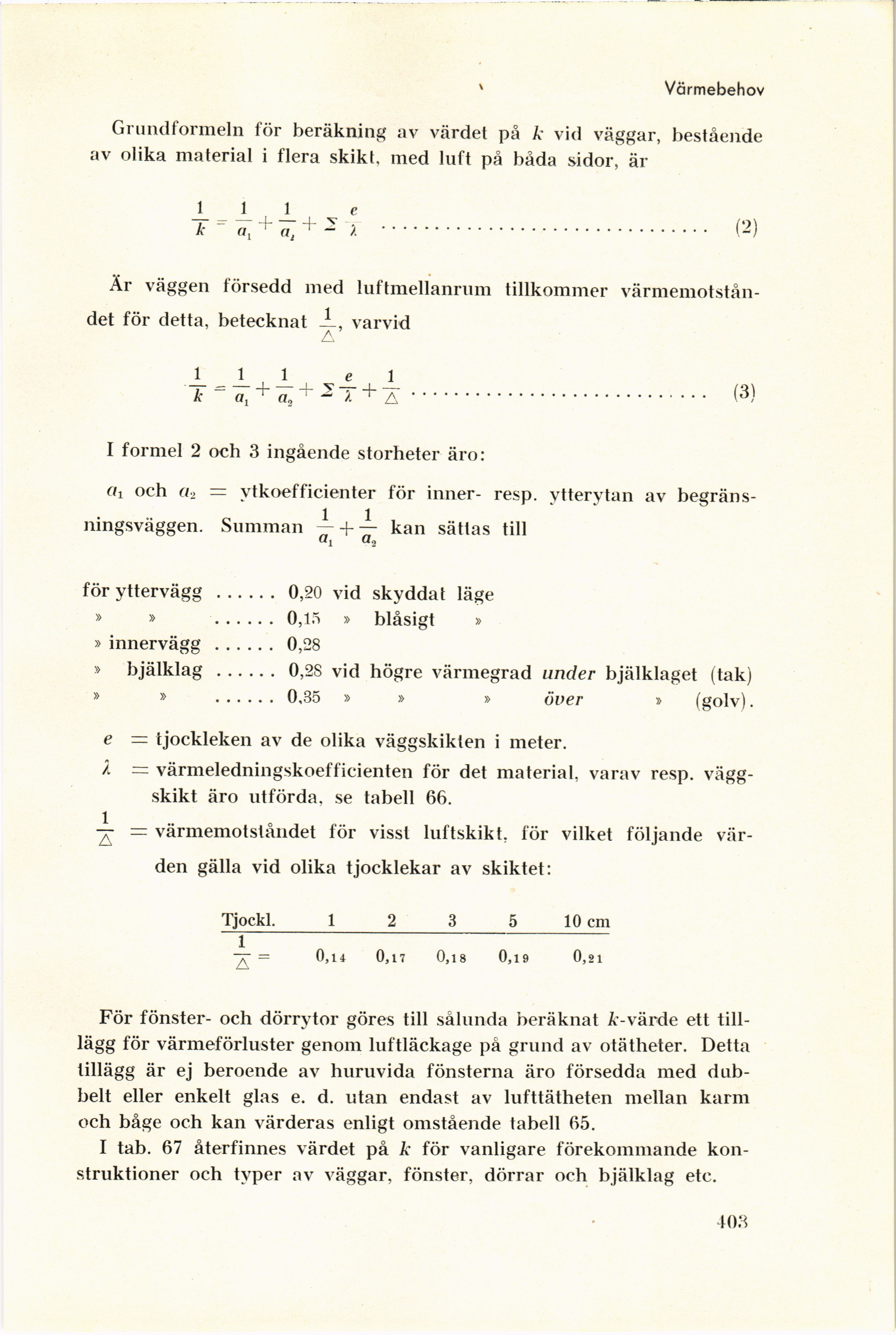

Full resolution (JPEG) - On this page / på denna sida - Uppvärmning och ventilation, av Tage Sundstedt - Värmebehov - 131. Värmebehovens beräkning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Värmebehov
Grimdformeln för beräkning av värdet på k vid väggar, bestående
av olika material i flera skikt, med luft på båda sidor, är
£ £ £ e
k ~ at + 2 1
Är väggen försedd med luftmellanrum tillkommer
värmemotstån-det för detta, betecknat J_, varvid
A
1 1 1 e 1
T^ + ^+^ + ä........................... (3)
I formel 2 och 3 ingående storheter äro:
och a> — ytkoefficienter för inner- resp, ytterytan av
begräns-ningsväggen. Summan —+ — kan sättas till
^1
för yttervägg ...... 0,20 vid skyddat läge
» » 0,15 » blåsigt »
» innervägg ....... 0,28
» bjälklag ...... 0,28 vid högre värmegrad under bjälklaget (tak)
» » ..... 0,35 » » » över » (golv).
e — tjockleken av de olika väggskikten i meter.
2 = värmeledningskoefficienten för det material, varav resp,
väggskikt äro utförda, se tabell 66.
— — värmemotståndet för visst luftskikt, för vilket följande
värden gälla vid olika tjocklekar av skiktet:
Tjockl. 1 2 3 5 10 cm
— = 0,14 0,17 0,18 0,19 0,21
För fönster- och dörrytor göres till sålunda beräknat Å-värde ett
till-lägg för värmeförluster genom luftläckage på grund av otätheter. Detta
tillägg är ej beroende av huruvida fönsterna äro försedda med
dubbelt eller enkelt glas e. d. utan endast av lufttätheten mellan karm
och båge och kan värderas enligt omstående tabell 65.
I tab. 67 återfinnes värdet på k för vanligare förekommande
konstruktioner och typer av väggar, fönster, dörrar och bjälklag etc.
403
