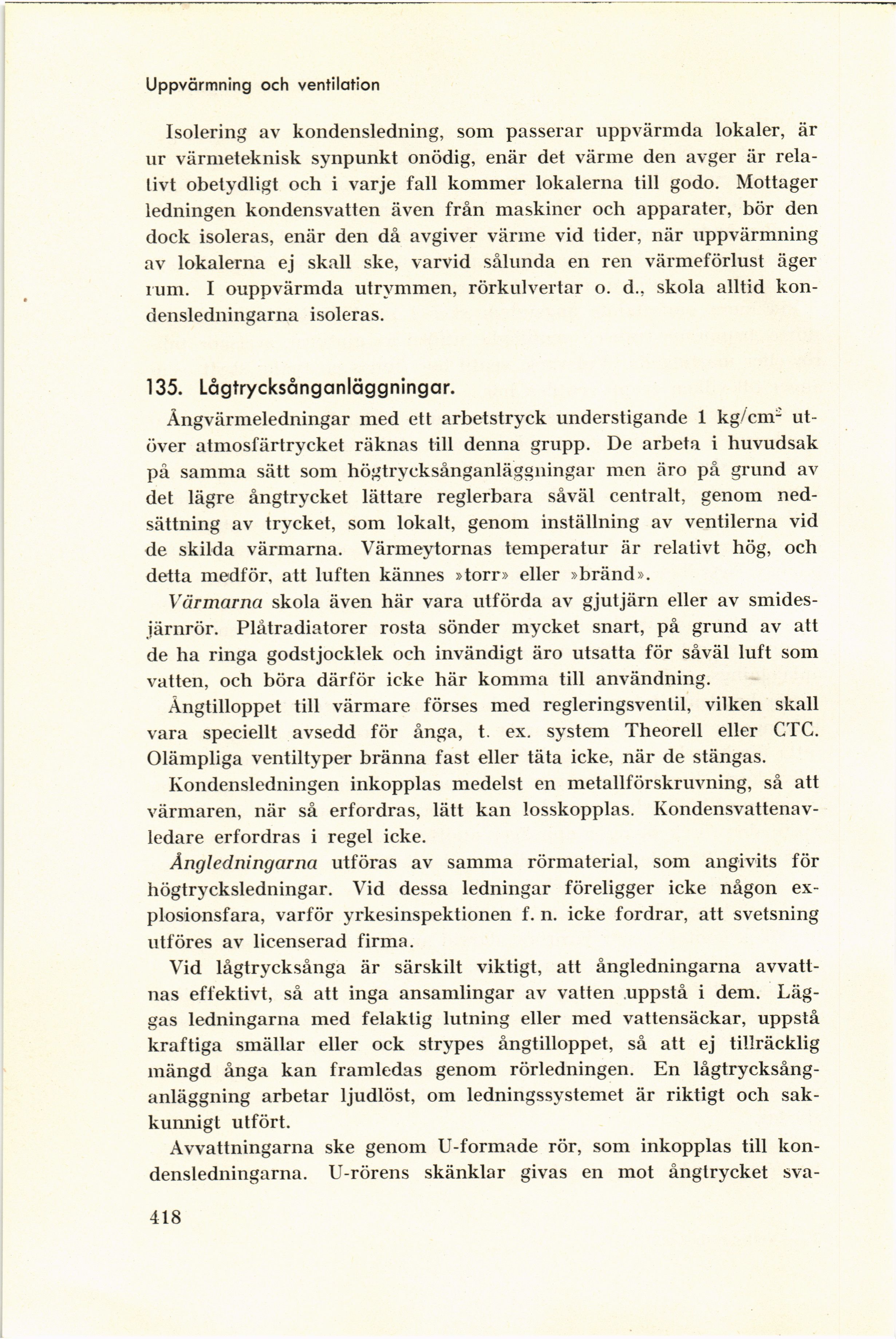

Full resolution (JPEG) - On this page / på denna sida - Uppvärmning och ventilation, av Tage Sundstedt - Värmeledningssystem - 134. Högtrycksånganläggningar - 135. Lågtrycksånganläggningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Uppvärmning och ventilation
Isolering av kondensledning, som passerar uppvärmda lokaler, är
ur värmeteknisk synpunkt onödig, enär det värme den avger är
relativt obetydligt och i varje fall kommer lokalerna till godo. Mottager
ledningen kondensvatten även från maskiner och apparater, bör den
dock isoleras, enär den då avgiver värme vid tider, när uppvärmning
av lokalerna ej skall ske, varvid sålunda en ren värmeförlust äger
rum. I ouppvärmda utrymmen, rörkulvertar o. d., skola alltid
kondensledningarna isoleras.
135. Lågtrycksånganläggningar.
Ängvärmeledningar med ett arbetstryck understigande 1 kg/cm-
utöver atmosfärtrycket räknas till denna grupp. De arbeta i huvudsak
på samma sätt som högtrycksånganläggningar men äro på grund av
det lägre ångtrycket lättare reglerbara såväl centralt, genom
nedsättning av trycket, som lokalt, genom inställning av ventilerna vid
de skilda värmarna. Värmeytornas temperatur är relativt hög, och
detta medför, att luften kännes »torr» eller »bränd».
Värmarna skola även här vara utförda av gjutjärn eller av
smidesjärnrör. Plåtradiatorer rosta sönder mycket snart, på grund av att
de ha ringa godstjocklek och invändigt äro utsatta för såväl luft som
vatten, och böra därför icke här komma till användning.
Ängtilloppet till värmare förses med regleringsvenlil, vilken skall
vara speciellt avsedd för ånga, t. ex. system Theorell eller CTC.
Olämpliga ventiltyper bränna fast eller täta icke, när de stängas.
Kondensledningen inkopplas medelst en metallförskruvning, så att
värmaren, när så erfordras, lätt kan losskopplas.
Kondensvattenav-ledare erfordras i regel icke.
Ångledningarna utföras av samma rörmaterial, som angivits för
högtrycksledningar. Vid dessa ledningar föreligger icke någon
ex-plosionsfara, varför yrkesinspektionen f. n. icke fordrar, att svetsning
utföres av licenserad firma.
Vid lågtrycksånga är särskilt viktigt, att ångledningarna
avvattnas effektivt, så att inga ansamlingar av vatten uppstå i dem.
Läggas ledningarna med felaktig lutning eller med vattensäckar, uppstå
kraftiga smällar eller ock strypes ångtilloppet, så att ej tillräcklig
mängd ånga kan framledas genom rörledningen. En
lågtrycksång-anläggning arbetar ljudlöst, om ledningssystemet är riktigt och
sakkunnigt utfört.
Avvattningarna ske genom U-formade rör, som inkopplas till
kondensledningarna. U-rörens skänklar givas en mot ångtrycket sva-
418
