Värmeledningssystem

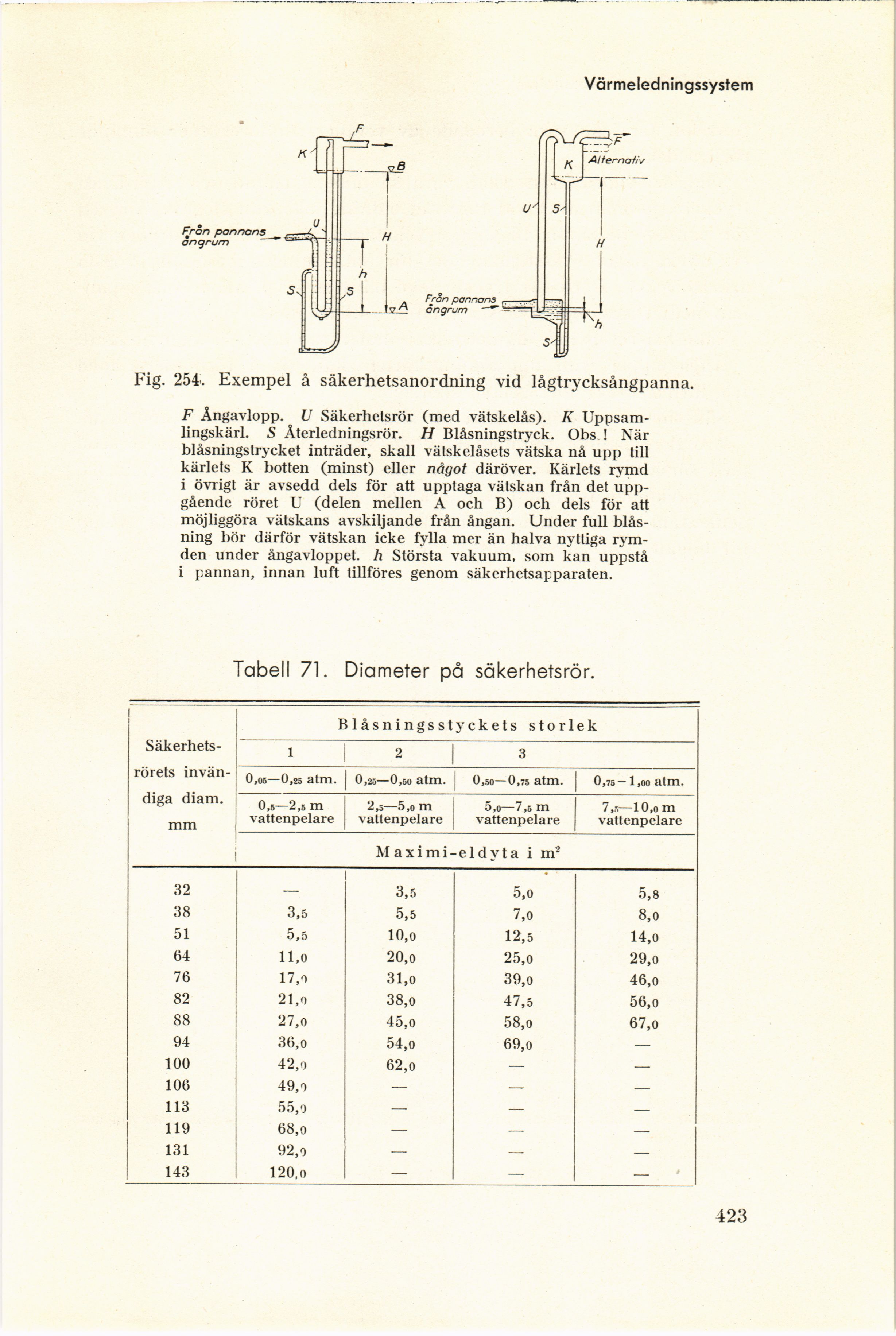

Fig. 254. Exempel å säkerhetsanordning vid lågtrycksångpanna.
F Ångavlopp. U Säkerhetsrör (med vätskelås). K
Uppsam-lingskärl. S Återledningsrör. H Blåsningstryck. Obs ! När
blåsningstrycket inträder, skall vätskelåsets vätska nå upp till
kärlets K botten (minst) eller något däröver. Kärlets rymd
i övrigt är avsedd dels för att upptaga vätskan från det
uppgående röret U (delen mellen A och B) och dels för att
möjliggöra vätskans avskiljande från ångan. Under full
blås-ning bör därför vätskan icke fylla mer än halva nyttiga
rymden under ångavloppet. h Största vakuum, som kan uppstå
i pannan, innan luft tillföres genom säkerhetsapparaten.
Tabell 71. Diameter på säkerhetsrör.
[-Säkerhets-rörets invän-diga-]
{+Säkerhets- rörets invän- diga+} diam, mm Blåsningsstyekets storlek
1 2 3
0,05—0,25 atm. 0,25—0,50 atm. 0,50—0,75 atm. O,75-l,oo atm.
0,5—2,5 m vattenpelare 2,s—5,o m vattenpelare 5,o—7,5 m vattenpelare 7,s—lO,o m vattenpelare
M aximi-eldyta i m2
32 3,5 5,0 5,8
38 3,5 5,5 7,0 8,0
51 5,5 10,0 12,5 14,0
64 11,0 20,0 25,o 29,o
76 17,0 31,o 39,0 46,o
82 21,o 38,o 47,5 56,o
88 27,o 45,o 58,o 67,o
94 36,o 54,o 69,o —
100 42,o 62,o — —
106 49,o — — —
113 55,o — — —
119 68,o — — —
131 92,o — — —
143 120,o — — i
423
