Uppvärmning och ventilation
funktion får icke vara beroende av ventiler, flottörer eller liknande
rörliga delar.
Säkerhetsanordningen skall vara så dimensionerad och utförd, att
trycket i pannan även vid forcerad eldning icke kan stegras över det
för pannan bestämda blåsningstrycket och att blåsning inträder vid
ett tryck, något överstigande det för anläggningen bestämda högsta
arbetstrycket. Dock får trycket icke bliva så högt, att vattnet i
pannan nedtryckes under lägsta tillåtna vattenståndet.
Säkerhetsrörets inre diameter skall motsvara i tabell 71 angivna mått.
Ångavloppet från uppsamlingskärlet skall stå i förbindelse med
fria luften direkt eller genom skorsten.
Säkerhetsanordningen skall till alla delar vara frostfritt anordnad.
Äro flera pannor sammankopplade, skall varje panna vara försedd
med särskild säkerhetsanordning oberoende av de övriga pannorna.
Ångavloppen från uppsamlingskärlen må dock sammanföras till en
gemensam ledning, under förutsättning att denna lämnar fullt avlopp
för ångan från alla pannorna vid samtidig blåsning.

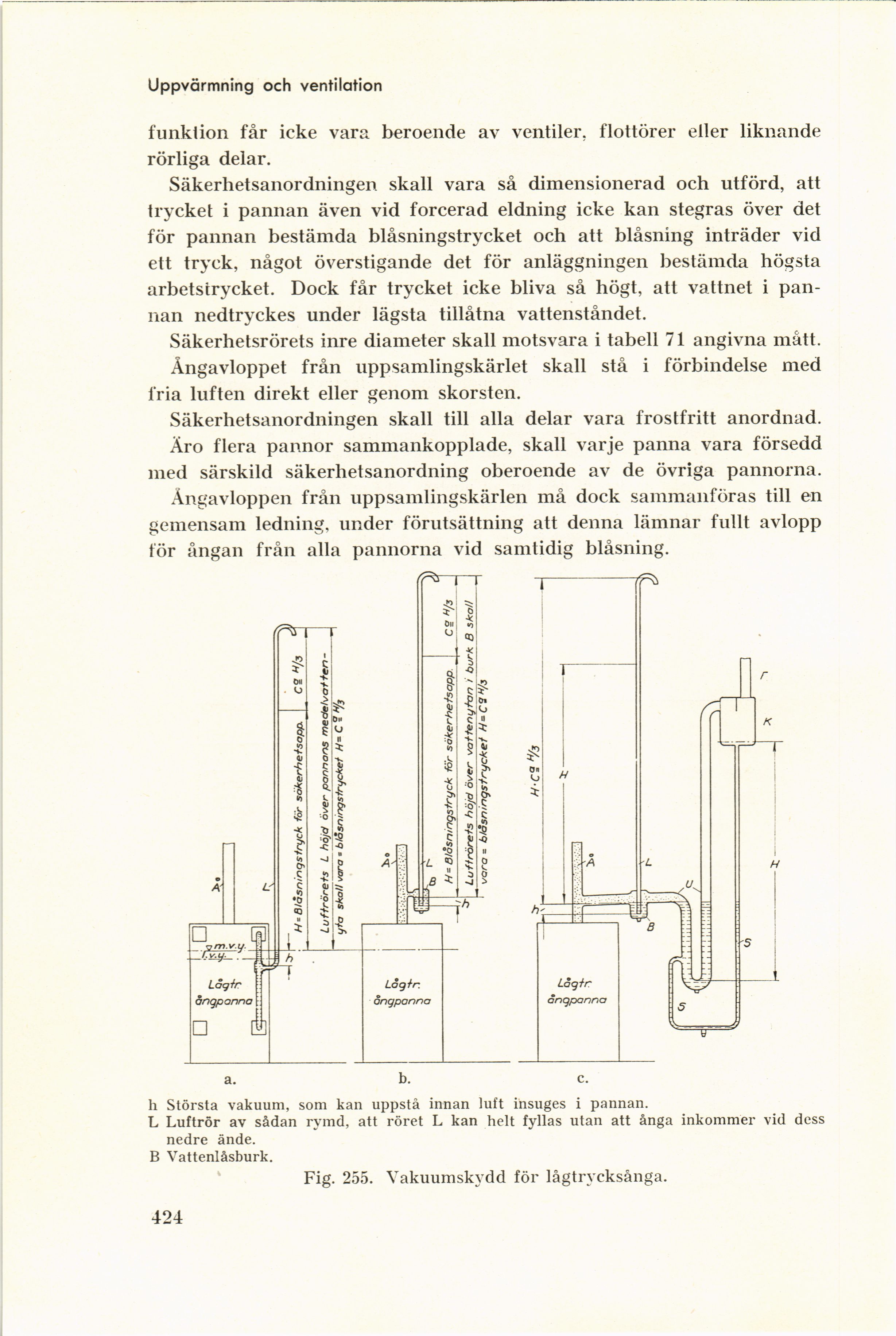

h Största vakuum, som kan uppstå innan luft insuges i pannan.
L Luftrör av sådan rymd, att röret L kan helt fyllas utan att ånga inkommer vid dess
nedre ände.
B Vattenlåsburk.
Fig. 255. Vakuumskydd för lågtrycksånga.
424
