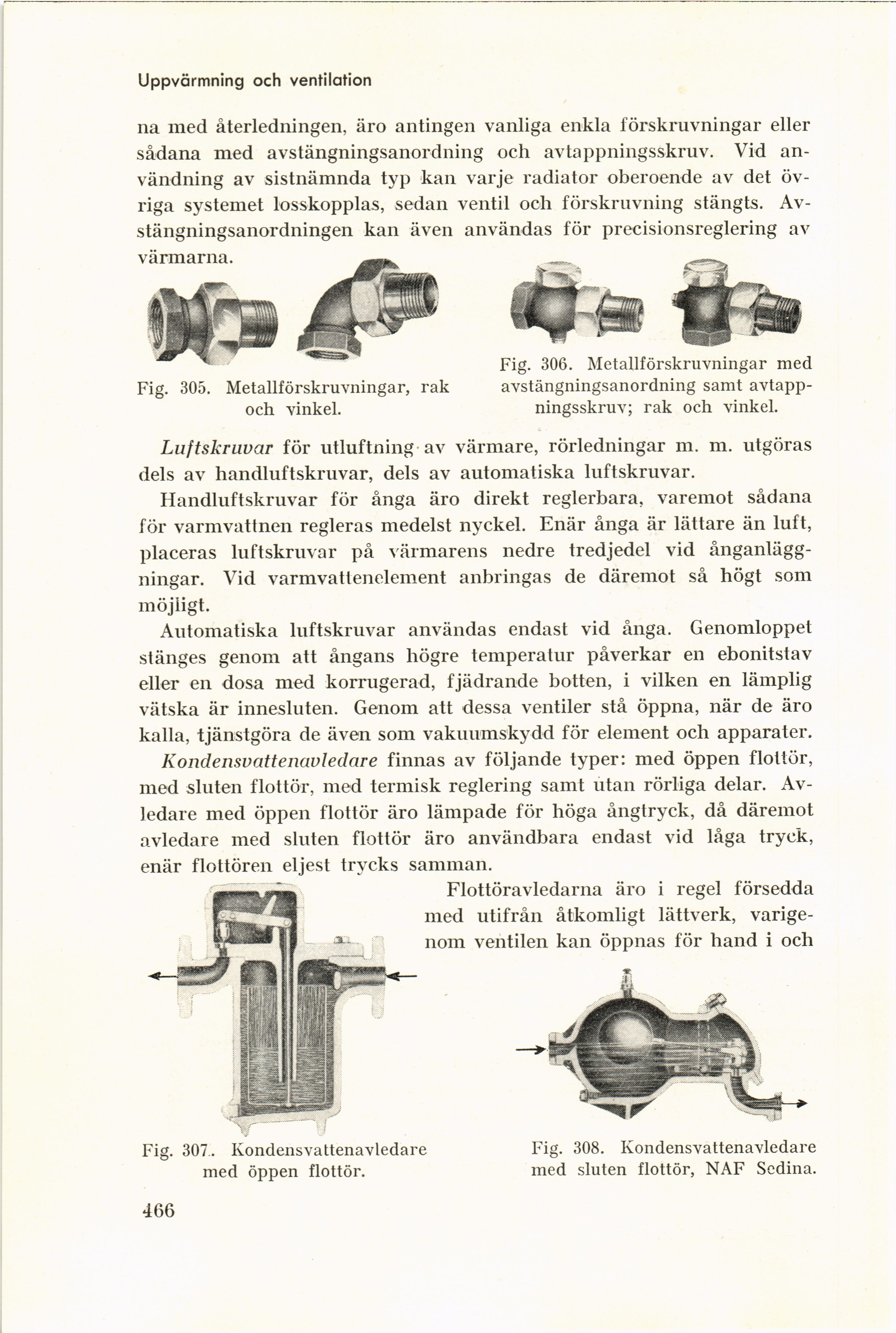

Uppvärmning och ventilation
na med återledningen, äro antingen vanliga enkla förskruvningar eller
sådana med avstängningsanordning och avtappningsskruv. Vid
användning av sistnämnda typ kan varje radiator oberoende av det
övriga systemet losskopplas, sedan ventil och förskruvning stängts.
Av-stängningsanordningen kan även användas för precisionsreglering av
Fig. 305. Metallförskruvningar, rak
och vinkel.
Fig. 306. Metallförskruvningar med
avstängningsanordning samt
avtappningsskruv; rak och vinkel.
Luftskruvar för utluftning av värmare, rörledningar m. m. utgöras
dels av handluftskruvar, dels av automatiska luftskruvar.
Handluftskruvar för ånga äro direkt reglerbara, varemot sådana
för varmvattnen regleras medelst nyckel. Enär ånga är lättare än luft,
placeras luftskruvar på värmarens nedre tredjedel vid
ånganlägg-ningar. Vid varmvattenelement anbringas de däremot så högt som
möjligt.
Automatiska luftskruvar användas endast vid ånga. Genomloppet
stänges genom att ångans högre temperatur påverkar en ebonitstav
eller en dosa med korrugerad, fjädrande botten, i vilken en lämplig
vätska är innesluten. Genom att dessa ventiler stå öppna, när de äro
kalla, tjänstgöra de även som vakuumskydd för element och apparater.
Kondensvattenavledare finnas av följande typer: med öppen flottör,
med sluten flottör, med termisk reglering samt utan rörliga delar.
Avledare med öppen flottör äro lämpade för höga ångtryck, då däremot
avledare med sluten flottör äro användbara endast vid låga tryck,
enär flottören eljest trycks samman.
Flottöravledarna äro i regel försedda
med utifrån åtkomligt lättverk,
varigenom ventilen kan öppnas för hand i och
Fig. 308. Kondensvattenavledare
med sluten flottör, NAF Sedina.
Fig. 307. Kondensvattenavledare
med öppen flottör.
466
