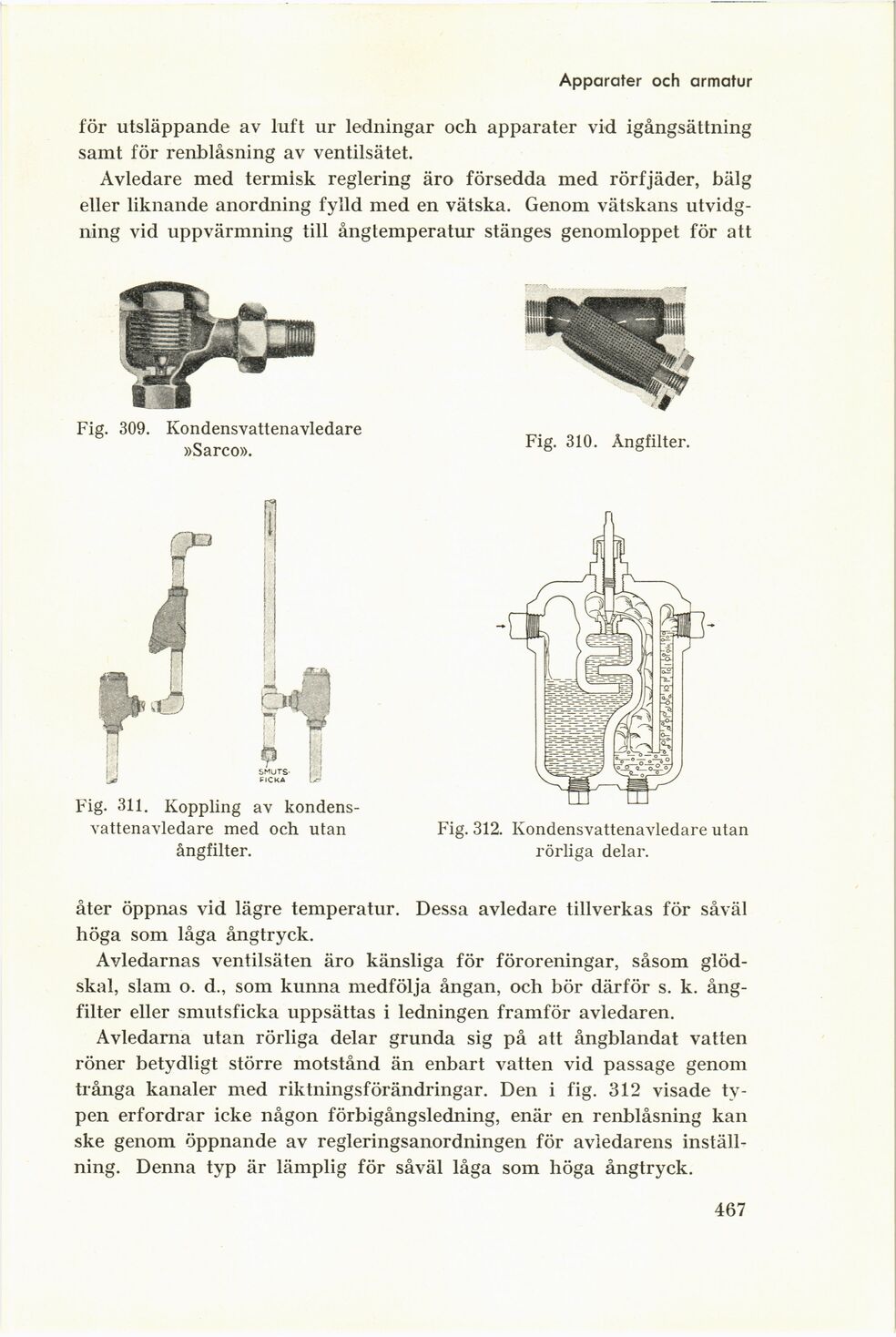

Apparater och armatur
för utsläppande av luft ur ledningar och apparater vid igångsättning
samt för renblåsning av ventilsätet.
Avledare med termisk reglering äro försedda med rörfjäder, bälg
eller liknande anordning fylld med en vätska. Genom vätskans
utvidgning vid uppvärmning till ångtemperatur stänges genomloppet för att
Fig. 309. Kondensvattenavledare
»Sarco».
Fig. 310. Ångfilter.
Fig. 311. Koppling av
kondensvattenavledare med och utan
ångfilter.
Fig. 312. Kondensvattenavledare utan
rörliga delar.
åter öppnas vid lägre temperatur. Dessa avledare tillverkas för såväl
höga som låga ångtryck.
Avledarnas ventilsäten äro känsliga för föroreningar, såsom
glödskal, slam o. d., som kunna medfölja ångan, och bör därför s. k.
ångfilter eller smutsficka uppsättas i ledningen framför avledaren.
Avledarna utan rörliga delar grunda sig på att ångblandat vatten
röner betydligt större motstånd än enbart vatten vid passage genom
trånga kanaler med riktningsförändringar. Den i fig. 312 visade
typen erfordrar icke någon förbigångsledning, enär en renblåsning kan
ske genom öppnande av regleringsanordningen för avledarens
inställning. Denna typ är lämplig för såväl låga som höga ångtryck.
467
