Uppvärmning och ventilation
143. Pumpar.
Värmeledningspumpar utföras som centrifugalpumpar, i regel
di-rektkopplade till elektromotorer. En speciell fordran på dessa
pumpar är, att de skola vara tystgående, och detta gäller i högsta grad,
när de uppsättas i bostads- eller kontorsbyggnader. Även ett svagt
ljud, som knappast kan uppfattas i pumprummet, kan verka störande,
när det genom ledningar, väggar och bjälklag fortplantas till andra
lokaler. Pumparna böra därför arbeta med måttligt varvtal och
särskilda åtgärder vidtagas vid fundamentens utförande, så att ljud ej
fortledes genom dessa till byggnadskonstruktionen. Motorerna böra
vara försedda med glidlager för att undvika det surr, som uppstår i

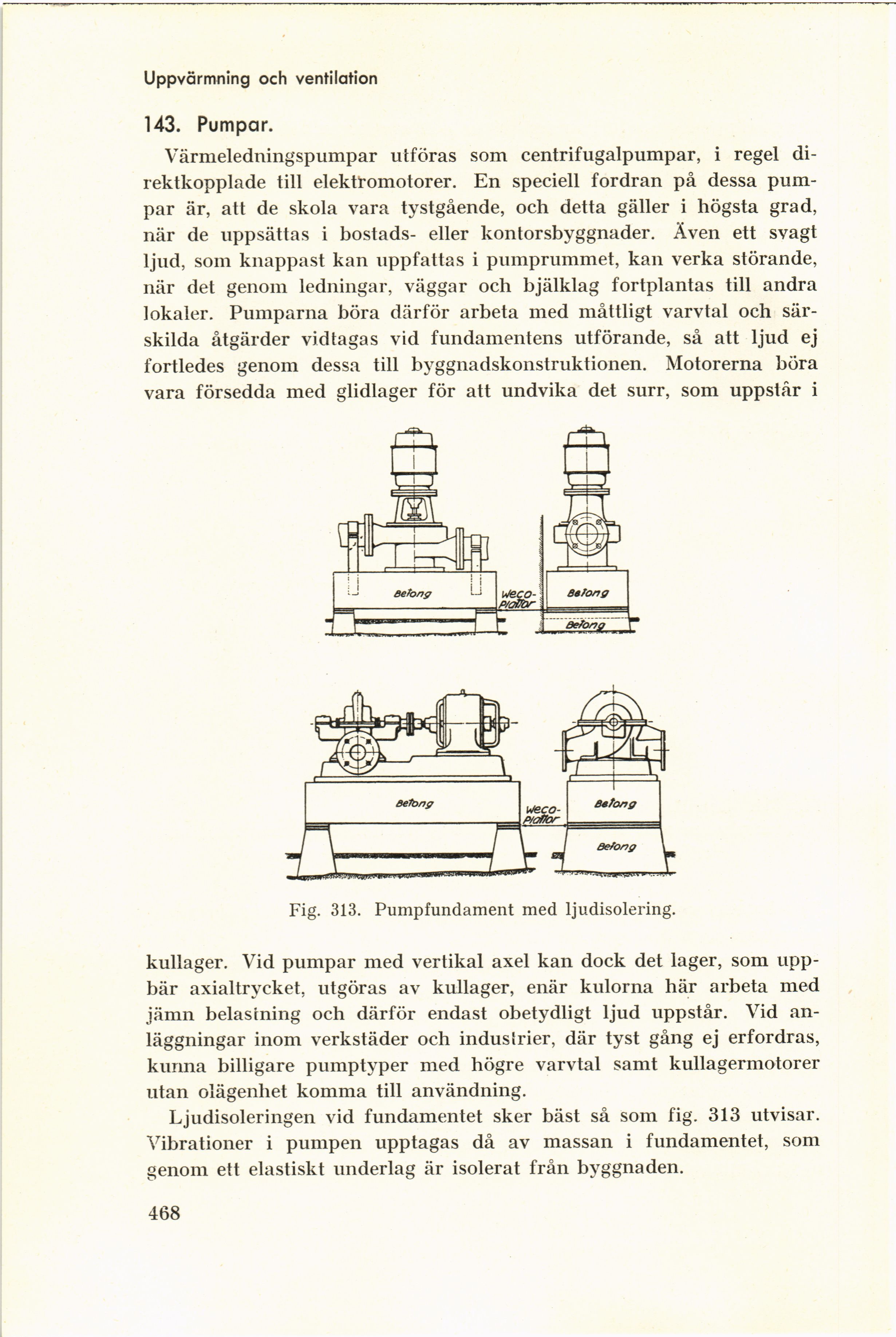

Fig. 313. Pumpfundament med ljudisolering.
kullager. Vid pumpar med vertikal axel kan dock det lager, som
uppbär axialtrycket, utgöras av kullager, enär kulorna här arbeta med
jämn belastning och därför endast obetydligt ljud uppstår. Vid
anläggningar inom verkstäder och industrier, där tyst gång ej erfordras,
kunna billigare pumptyper med högre varvtal samt kullagermotorer
utan olägenhet komma till användning.
Ljudisoleringen vid fundamentet sker bäst så som fig. 313 utvisar.
Vibrationer i pumpen upptagas då av massan i fundamentet, som
genom ett elastiskt underlag är isolerat från byggnaden.
468
