Vattenledningar
Grundvatten uppsamlas i brunnar, vilka kunna uppdelas i tre
huvudtyper: rörbrunnar, grävda eller sprängda brunnar samt borrade brunnar.
Rörbrunnar utgöras av galv. rör, som medelst hejare neddrivas till
vattenförande lager. Klenare rör förses med en perforerad rörspets.
Grövre rörbrunnar neddrivas med öppen rörände, förstärkt med en
sko av stålgjutgods. I röret inkommande jord o. d. bortspolas med
vatten genom ett nedfört, klenare rör, försett med mejselformad
genomborrad stålspets. Genom undersökning av det uppspolade materialet
kan man erhålla kännedom om de genomborrade jordlagrens
sammansättning. Där det vattenförande lagret består av fin sand, neddrives
först ett grövre rör till sandlagrets botten, i vilket sedan pumpröret, i
nedre änden perforerat och försett med sil, införes, varefter foderröret
uppdrages.
Kring rörbrunnens mynning anordnas en nedstigningsbrunn av
betong, så att röret blir åtkomligt för renspolning.
M

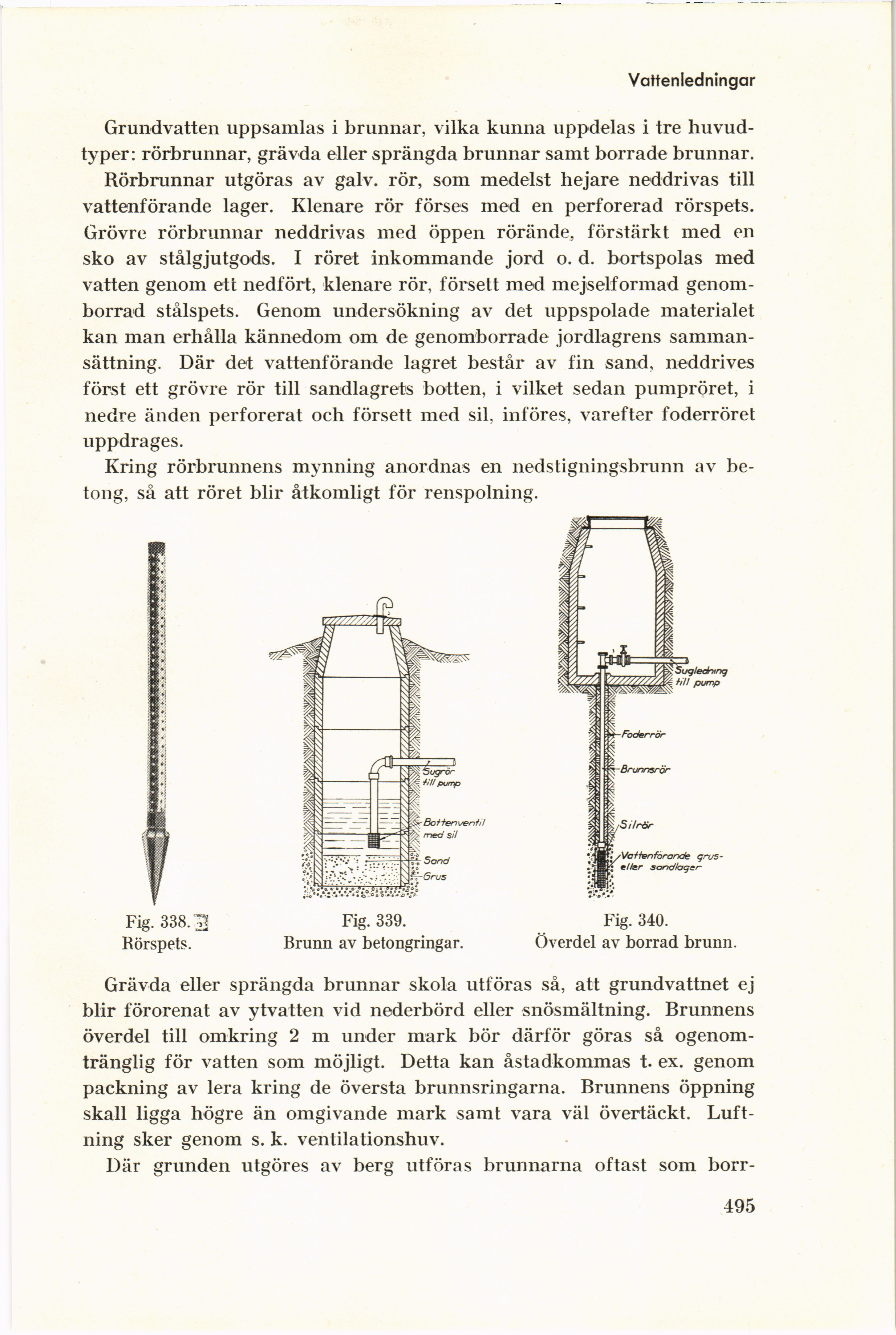

Fig. 339.
Brunn av betongringar.
Fig. 338.3
Rörspets.
Fig. 340.
Överdel av borrad brunn.
Grävda eller sprängda brunnar skola utföras så, att grundvattnet ej
blir förorenat av ytvatten vid nederbörd eller snösmältning. Brunnens
överdel till omkring 2 m under mark bör därför göras så
ogenomtränglig för vatten som möjligt. Detta kan åstadkommas t. ex. genom
packning av lera kring de översta brunnsringarna. Brunnens öppning
skall ligga högre än omgivande mark samt vara väl övertäckt.
Luft-ning sker genom s. k. ventilationshuv.
Där grunden utgöres av berg utföras brunnarna oftast som
borr
495
