Vatten- och avloppsanläggningar
brunnar, som kunna få utföras till avsevärda djup, innan tillräckliga
vattenkvantiteter erhållas. Borrningen sker medelst särskilda
borrmaskiner antingen som stötborrning eller diamantborrning. Genom
neddrivning och fastcementering av ett järnrör i rörbrunnens mynning
skyddas brunnen för föroreningar av dagvatten m. m., varjämte fäste
för uppfordringsanordningen erhålles.
Vid utväljande av plats för anordnande av brunn bör man iakttaga,
att den ej är belägen i närheten av utlopp från avloppsledning, öppet
avloppsdike e. d., av vilket kan befaras att brunnsvattnet blir
infekterat eller förorenat.
148. Apparatur.
Pumpar.
Där vattentäkten ej ligger tillräckligt högt för direkt erhållande av
det tryck, som erfordras för vattnets framförande till de olika
tappställena, måste uppfordring av vattnet ske medelst pump till en högt
belägen reservoar eller till en hydrofor.
De pumptyper, som härvid kunna komma ifråga, äro: kolvpumpar,
centrifugalpumpar och ringvattenpumpar. Med undantag för mycket
små anläggningar, som kunna anordnas för handdrift, göras pumparna
maskindrivna. I vanliga fall kopplas de direkt till elektromotorer,
försedda med anordningar för automatisk start och frånslagning.

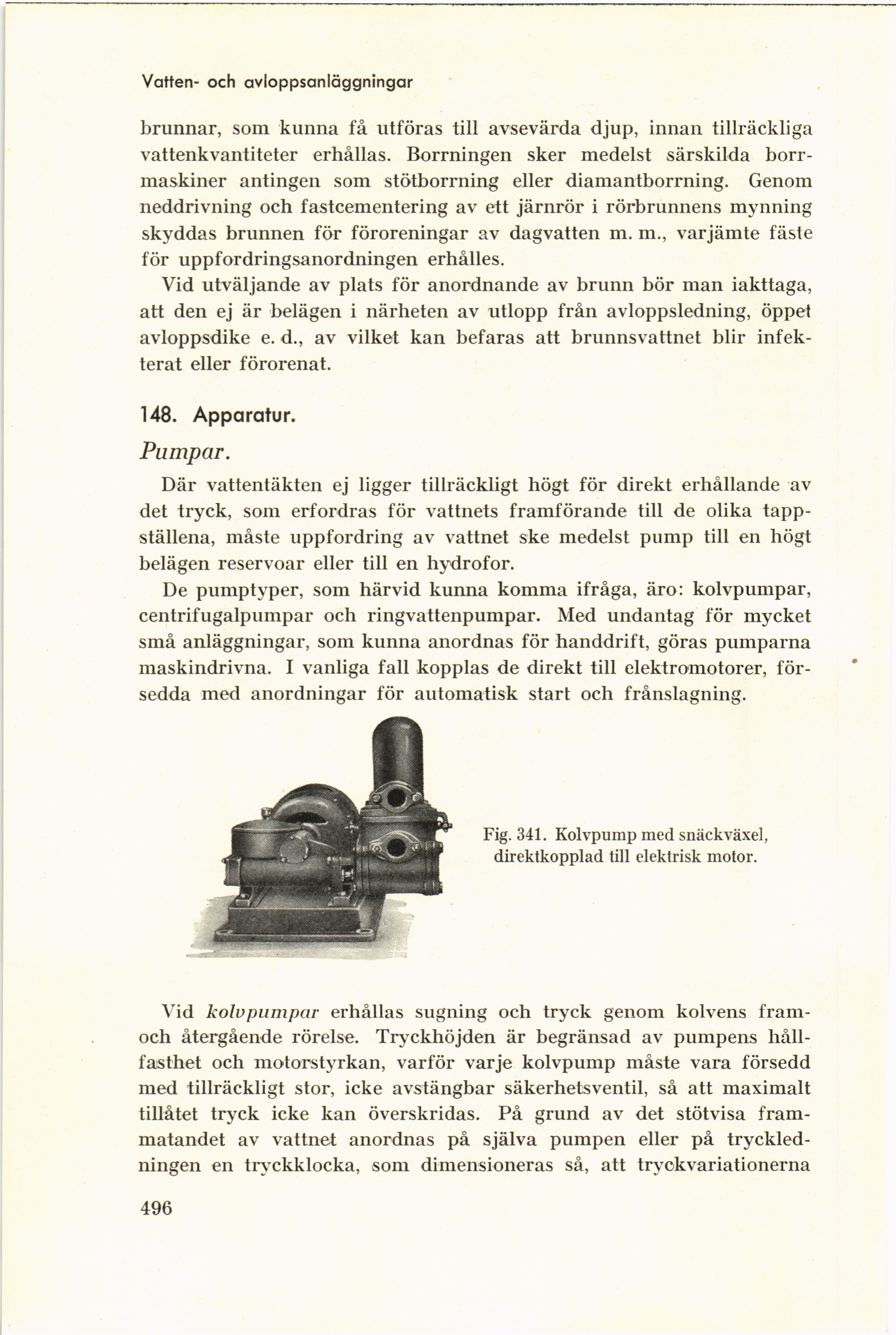

Fig. 341. Kolvpump med snäckväxel,
direktkopplad till elektrisk motor.
Vid kolvpumpar erhållas sugning och tryck genom kolvens
fram-och återgående rörelse. Tryckhöjden är begränsad av pumpens
hållfasthet och motorstyrkan, varför varje kolvpump måste vara försedd
med tillräckligt stor, icke avstängbar säkerhetsventil, så att maximalt
tillåtet tryck icke kan överskridas. På grund av det stötvisa
fram-matandet av vattnet anordnas på själva pumpen eller på
tryckledningen en tryckklocka, som dimensioneras så, att tryckvariationerna
496
