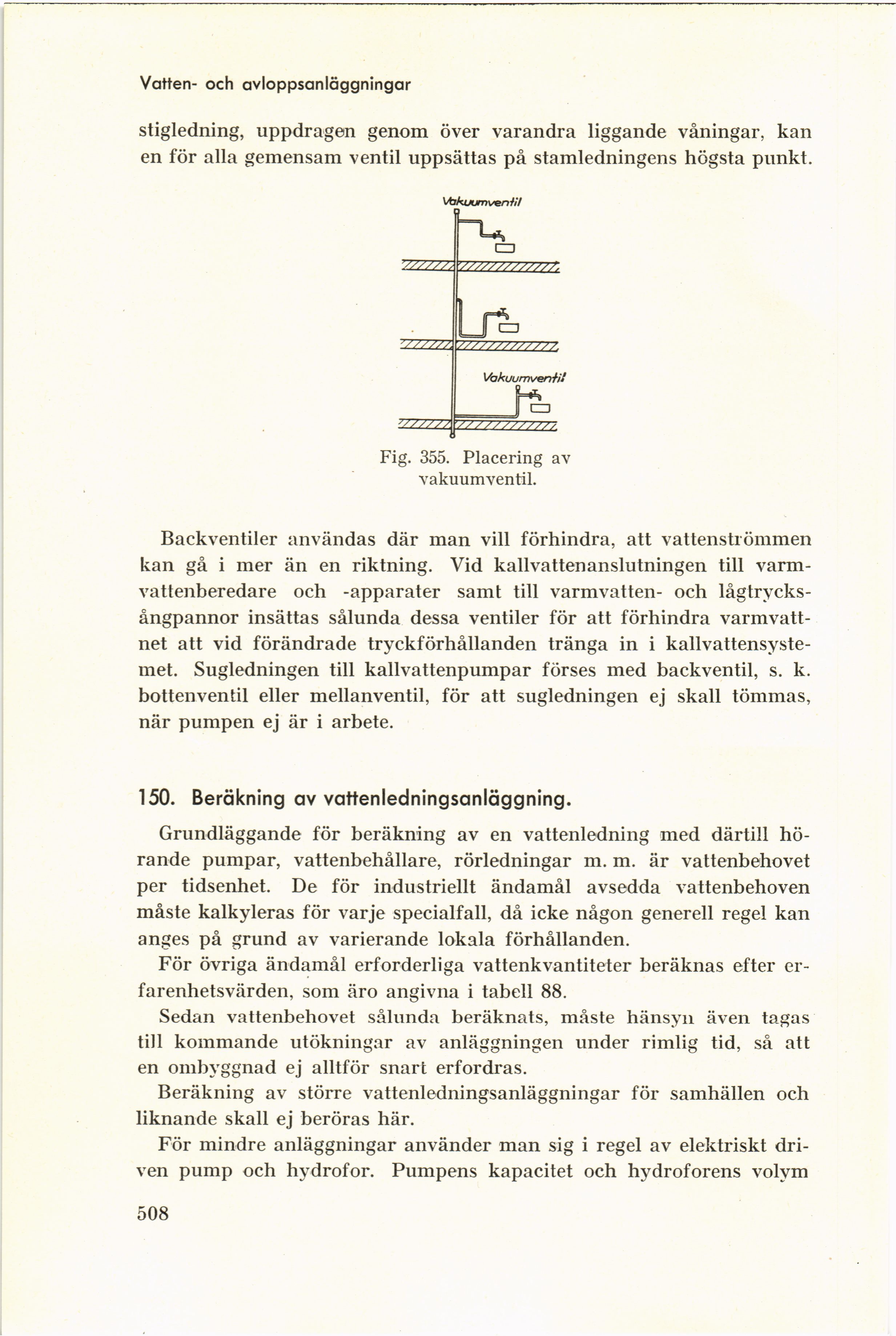

Vatten- och avloppsanläggningar
stigledning, uppdragen genom över varandra liggande våningar, kan
en för alla gemensam ventil uppsättas på stamledningens högsta punkt.
Fig. 355. Placering av
vakuumventil.
Backventiler användas där man vill förhindra, att vattenströmmen
kan gå i mer än en riktning. Vid kallvattenanslutningen till
varmvattenberedare och -apparater samt till varmvatten- och
lågtrycks-ångpannor insättas sålunda dessa ventiler för att förhindra
varmvattnet att vid förändrade tryckförhållanden tränga in i
kallvattensystemet. Sugledningen till kallvattenpumpar förses med backventil, s. k.
bottenventil eller mellanventil, för att sugledningen ej skall tömmas,
när pumpen ej är i arbete.
150. Beräkning av vattenledningsanläggning.
Grundläggande för beräkning av en vattenledning med därtill
hörande pumpar, vattenbehållare, rörledningar m. m. är vattenbehovet
per tidsenhet. De för industriellt ändamål avsedda vattenbehoven
måste kalkyleras för varje specialfall, då icke någon generell regel kan
anges på grund av varierande lokala förhållanden.
För övriga ändamål erforderliga vattenkvantiteter beräknas efter
erfarenhetsvärden, som äro angivna i tabell 88.
Sedan vattenbehovet sålunda beräknats, måste hänsyn även tagas
till kommande utökningar av anläggningen under rimlig tid, så att
en ombyggnad ej alltför snart erfordras.
Beräkning av större vattenledningsanläggningar för samhällen och
liknande skall ej beröras här.
För mindre anläggningar använder man sig i regel av elektriskt
driven pump och hydrofor. Pumpens kapacitet och hydroforens volym
508
