Vattenledningar

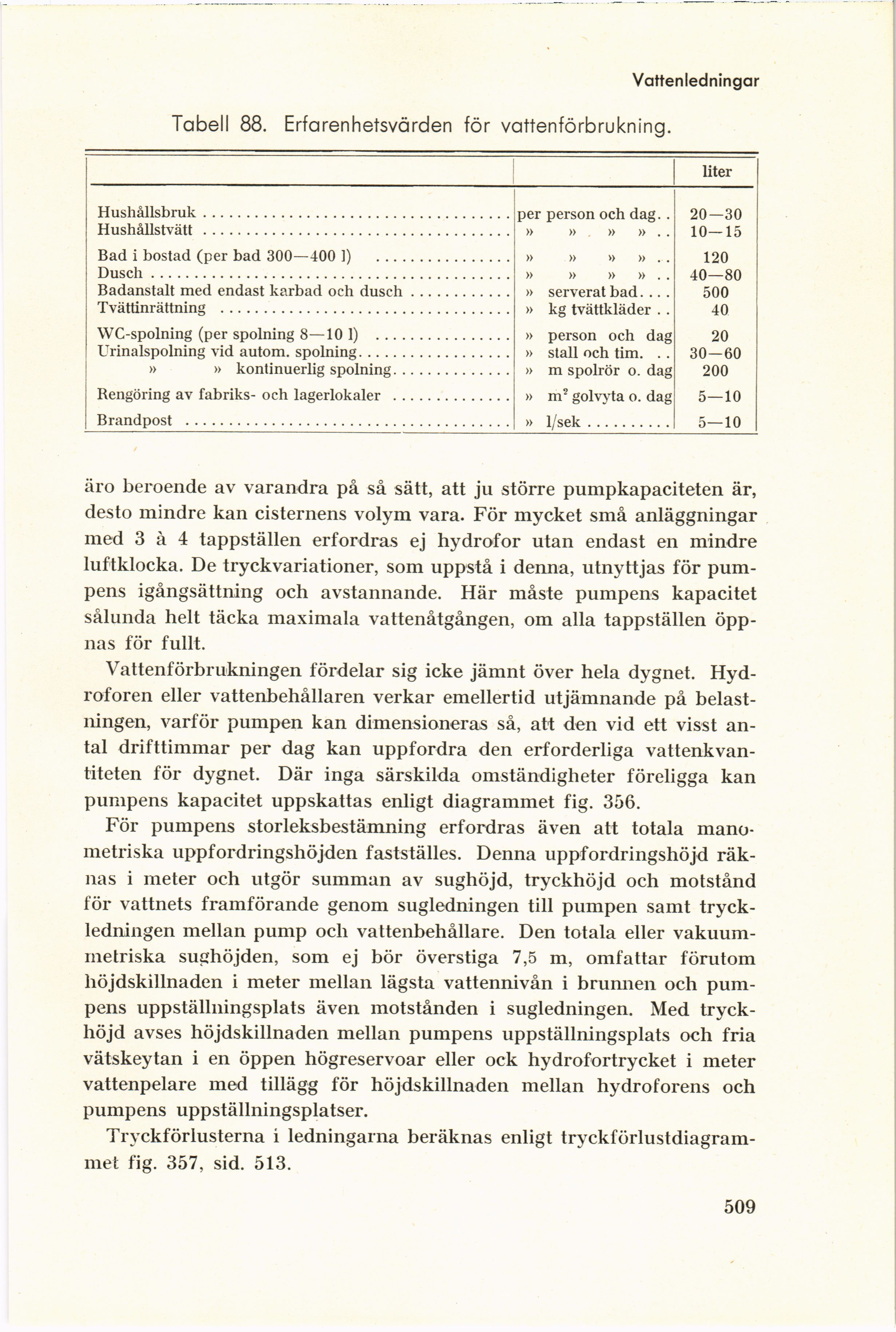

Tabell 88. Erfarenhetsvärden för vattenförbrukning.
liter
Hushållsbruk per person och dag. . 20—30
Hushållstvätt » » » » . . 10—15
Bad i bostad (per bad 300—400 ]) » » » » . . 120
Dusch » » » » . . 40—80
Badanstalt med endast karbad och dusch » serverat bad.... 500
Tvättinrättning » kg tvättkläder . . 40
WC-spolning (per spolning 8—10 1) » person och dag 20
Urinalspolning vid autom. spolning » stall och tim. . . 30-60
» » kontinuerlig spolning » m spolrör o. dag 200
Rengöring av fabriks- och lagerlokaler » m2 golvyta o. dag 5—10
Brandpost » 1/sek 5—10
äro beroende av varandra på så sätt, att ju större pumpkapaciteten är,
desto mindre kan cisternens volym vara. För mycket små anläggningar
med 3 å 4 tappställen erfordras ej hydrofor utan endast en mindre
luftklocka. De tryckvariationer, som uppstå i denna, utnyttjas för
pumpens igångsättning och avstannande. Här måste pumpens kapacitet
sålunda helt täcka maximala vattenåtgången, om alla tappställen
öppnas för fullt.
Vattenförbrukningen fördelar sig icke jämnt över hela dygnet.
Hydroforen eller vattenbehållaren verkar emellertid utjämnande på
belastningen, varför pumpen kan dimensioneras så, att den vid ett visst
antal drifttimmar per dag kan uppfordra den erforderliga
vattenkvantiteten för dygnet. Där inga särskilda omständigheter föreligga kan
pumpens kapacitet uppskattas enligt diagrammet fig. 356.
För pumpens storleksbestämning erfordras även att totala
mano-metriska uppfordringshöjden fastställes. Denna uppfordringshöjd
räknas i meter och utgör summan av sughöjd, tryckhöjd och motstånd
för vattnets framförande genom sugledningen till pumpen samt
tryckledningen mellan pump och vattenbehållare. Den totala eller
vakuum-metriska sughöjden, som ej bör överstiga 7,5 m, omfattar förutom
höjdskillnaden i meter mellan lägsta vattennivån i brunnen och
pumpens uppställningsplats även motstånden i sugledningen. Med
tryckhöjd avses höjdskillnaden mellan pumpens uppställningsplats och fria
vätskeytan i en öppen högreservoar eller ock hydrofortrycket i meter
vattenpelare med tillägg för höjdskillnaden mellan hydroforens och
pumpens uppställningsplatser.
Tryckförlusterna i ledningarna beräknas enligt
tryckförlustdiagram-met fig. 357, sid. 513.
509
