Vatten- och avloppsanläggningar
ett större antal tvättplatser finnas tillgängliga. Vid verkstäder, där
mindre smutsande arbete förekommer, kunna tvättställ av porslin
eller rostfri plåt användas, och därvid bör tvättställets dimensioner icke
vara mindre än 47,5 X 27 cm. Även tvättho av porslin kan härvid
komma till användning. Tvättstället förses med armatur och
utrustning som ovan är angivet.

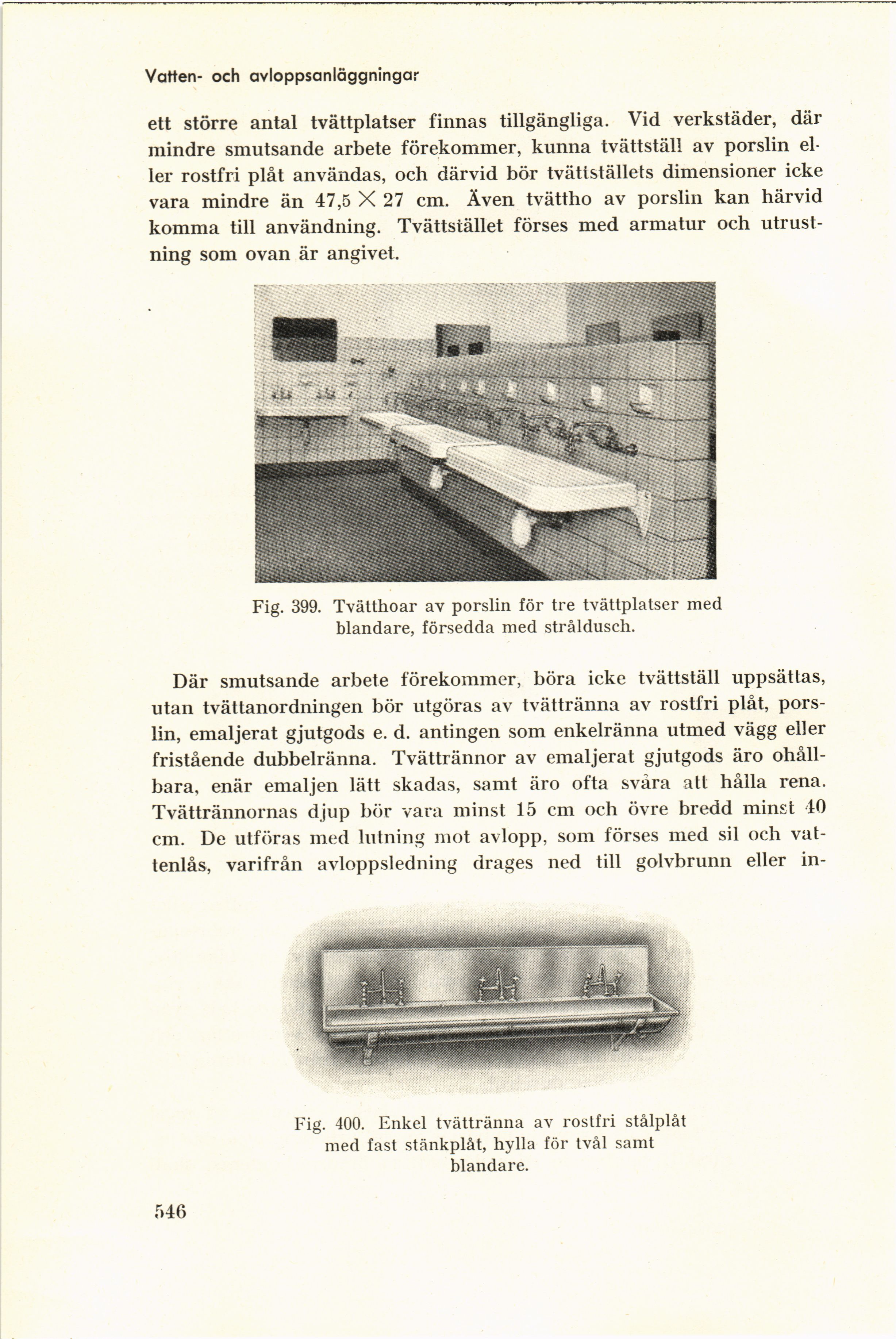

Fig. 399. Tvätthoar av porslin för tre tvättplatser med
blandare, försedda med stråldusch.
Där smutsande arbete förekommer, böra icke tvättställ uppsättas,
utan tvättanordningen bör utgöras av tvättränna av rostfri plåt,
porslin, emaljerat gjutgods e. d. antingen som enkelränna utmed vägg eller
fristående dubbelränna. Tvättrännor av emaljerat gjutgods äro
ohållbara, enär emaljen lätt skadas, samt äro ofta svåra att hålla rena.
Tvättrännornas djup bör vara minst 15 cm och övre bredd minst 40
cm. De utföras med lutning mot avlopp, som förses med sil och
vattenlås, varifrån avloppsledning dragés ned till golvbrunn eller in-
Fig. 400. Enkel tvättränna av rostfri stålplåt
med fast stänkplåt, hylla för tvål samt
blandare.
546
