Avloppsledningar
kopplas direkt till avloppssystemet. Tvättrännorna placeras med
överkant på en höjd av omkring 75 cm från golvet. Fria avståndet
framför tvättränna bör icke vara mindre än 1 m till vägg eller 1,6 m
mellan två parallellt uppsatta tvättrännor. Mellan tvättrännor och
jämnlöpande klädskåpsrad bör avståndet icke vara mindre än 1,8 m.

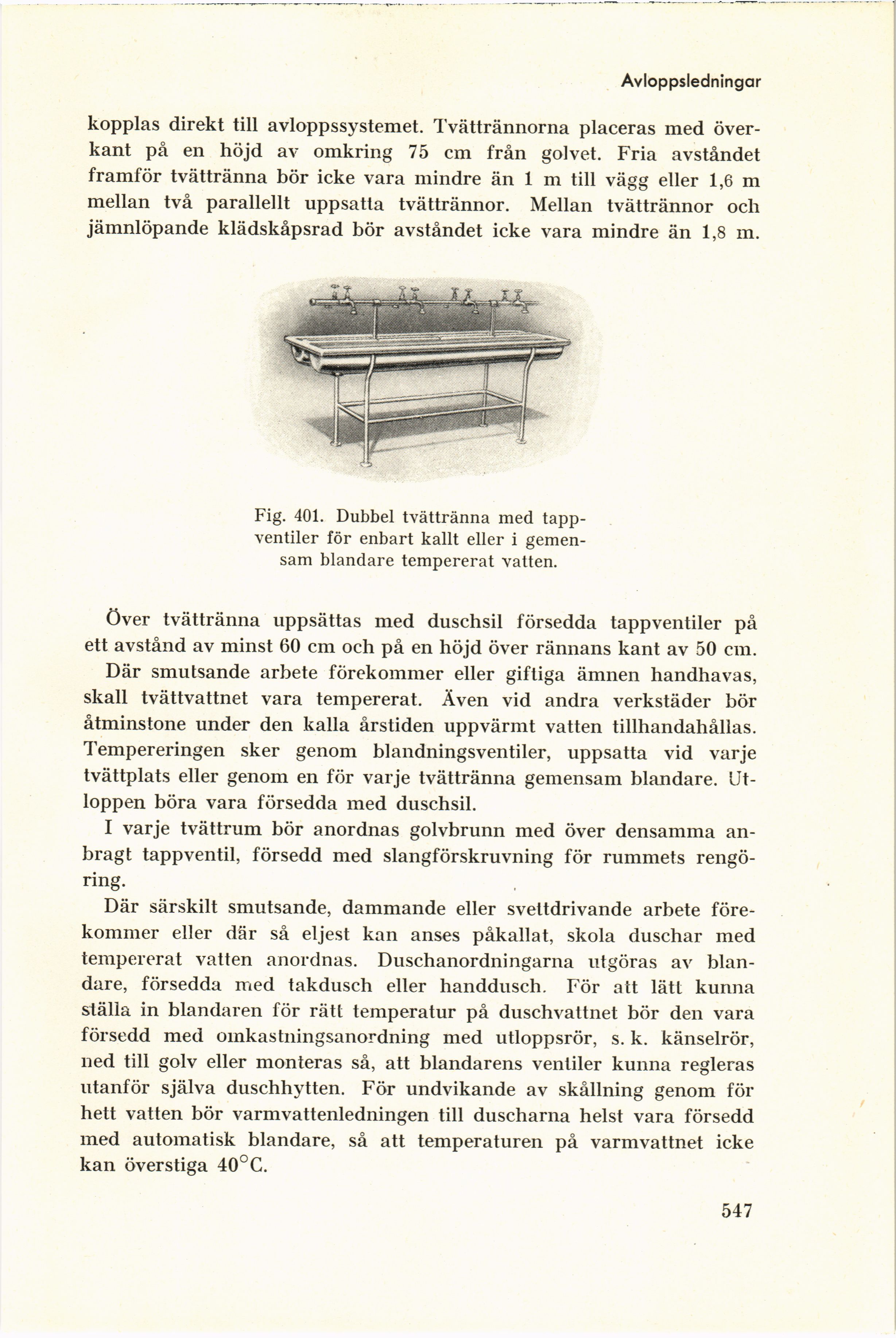

Fig. 401. Dubbel tvättränna med
tappventiler för enbart kallt eller i
gemensam blandare tempererat vatten.
Över tvättränna uppsättas med duschsil försedda tappventiler på
ett avstånd av minst 60 cm och på en höjd över rännans kant av 50 cm.
Där smutsande arbete förekommer eller giftiga ämnen handhavas,
skall tvättvattnet vara tempererat. Även vid andra verkstäder bör
åtminstone under den kalla årstiden uppvärmt vatten tillhandahållas.
Tempereringen sker genom blandningsventiler, uppsatta vid varje
tvättplats eller genom en för varje tvättränna gemensam blandare.
Utloppen böra vara försedda med duschsil.
I varje tvättrum bör anordnas golvbrunn med över densamma
an-bragt tappventil, försedd med slangförskruvning för rummets
rengöring.
Där särskilt smutsande, dammande eller svettdrivande arbete
förekommer eller där så eljest kan anses påkallat, skola duschar med
tempererat vatten anordnas. Duschanordningarna utgöras av
blandare, försedda med takdusch eller handdusch. För att lätt kunna
ställa in biandaren för rätt temperatur på duschvattnet bör den vara
försedd med omkastningsanordning med utloppsrör, s. k. känselrör,
ned till golv eller monteras så, att biandarens ventiler kunna regleras
utanför själva duschhytten. För undvikande av skållning genom för
hett vatten bör varmvattenledningen till duscharna helst vara försedd
med automatisk blandare, så att temperaturen på varmvattnet icke
kan överstiga 40°C.
547
