Vatten- och avloppsanläggningar

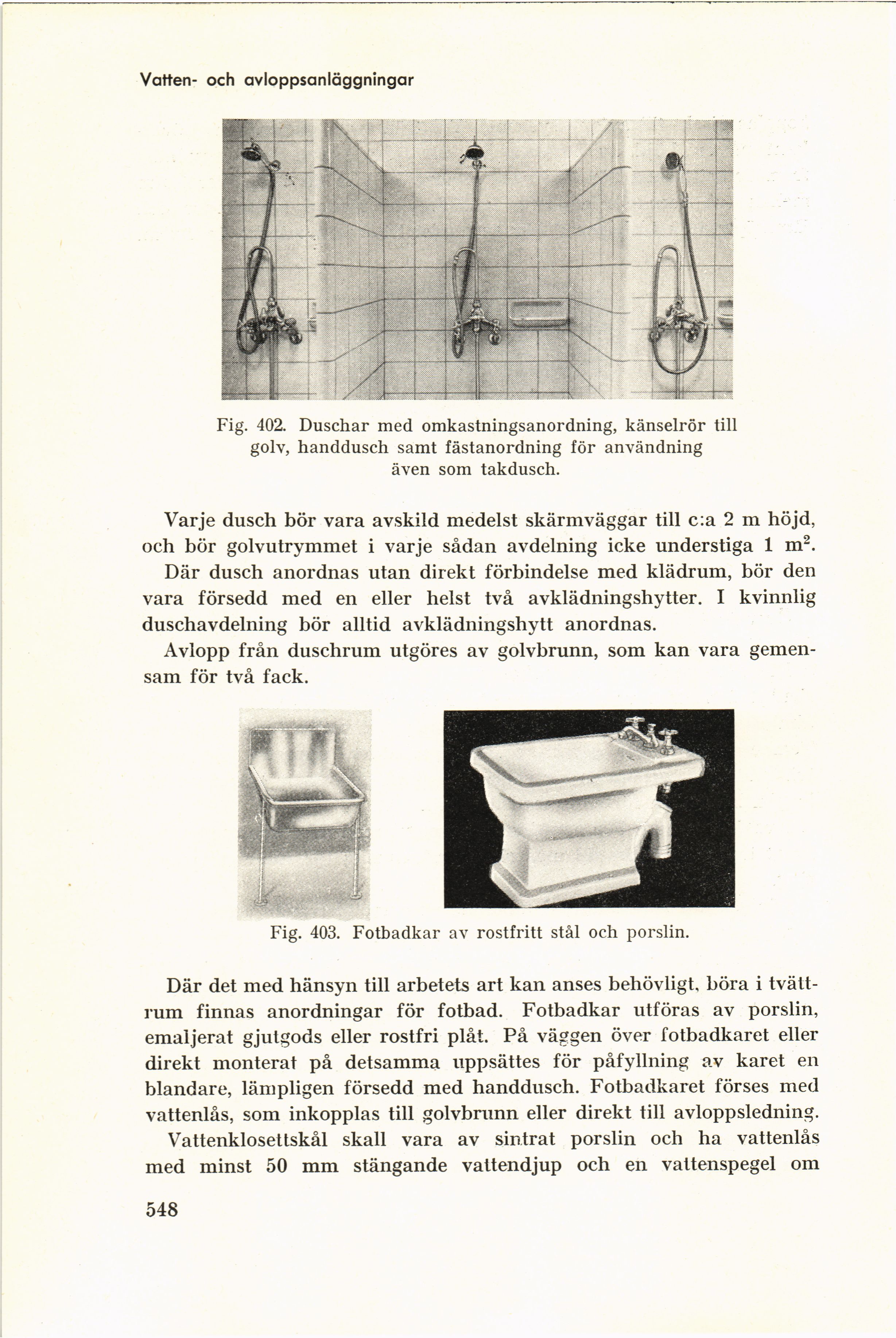

Fig. 402. Duschar med omkastningsanordning, känselrör till
golv, handdusch samt fästanordning för användning
även som takdusch.
Varje dusch bör vara avskild medelst skärm väggar till c:a 2 m höjd,
och bör golvutrymmet i varje sådan avdelning icke understiga 1 m2.
Där dusch anordnas utan direkt förbindelse med klädrum, bör den
vara försedd med en eller helst två avklädningshytter. I kvinnlig
duschavdelning bör alltid avklädningshytt anordnas.
Avlopp från duschrum utgöres av golvbrunn, som kan vara
gemensam för två fack.
Fig. 403. Fotbadkar av rostfritt stål och porslin.
Där det med hänsyn till arbetets art kan anses behövligt, böra i
tvättrum finnas anordningar för fotbad. Fotbadkar utföras av porslin,
emaljerat gjutgods eller rostfri plåt. På väggen över fotbadkaret eller
direkt monterat på detsamma uppsättes för påfyllning av karet en
blandare, lämpligen försedd med handdusch. Fotbadkaret förses med
vattenlås, som inkopplas till golvbrunn eller direkt till avloppsledning.
Vattenklosettskål skall vara av sintrat porslin och ha vattenlås
med minst 50 mm stängande vattendjup och en vattenspegel om
548
