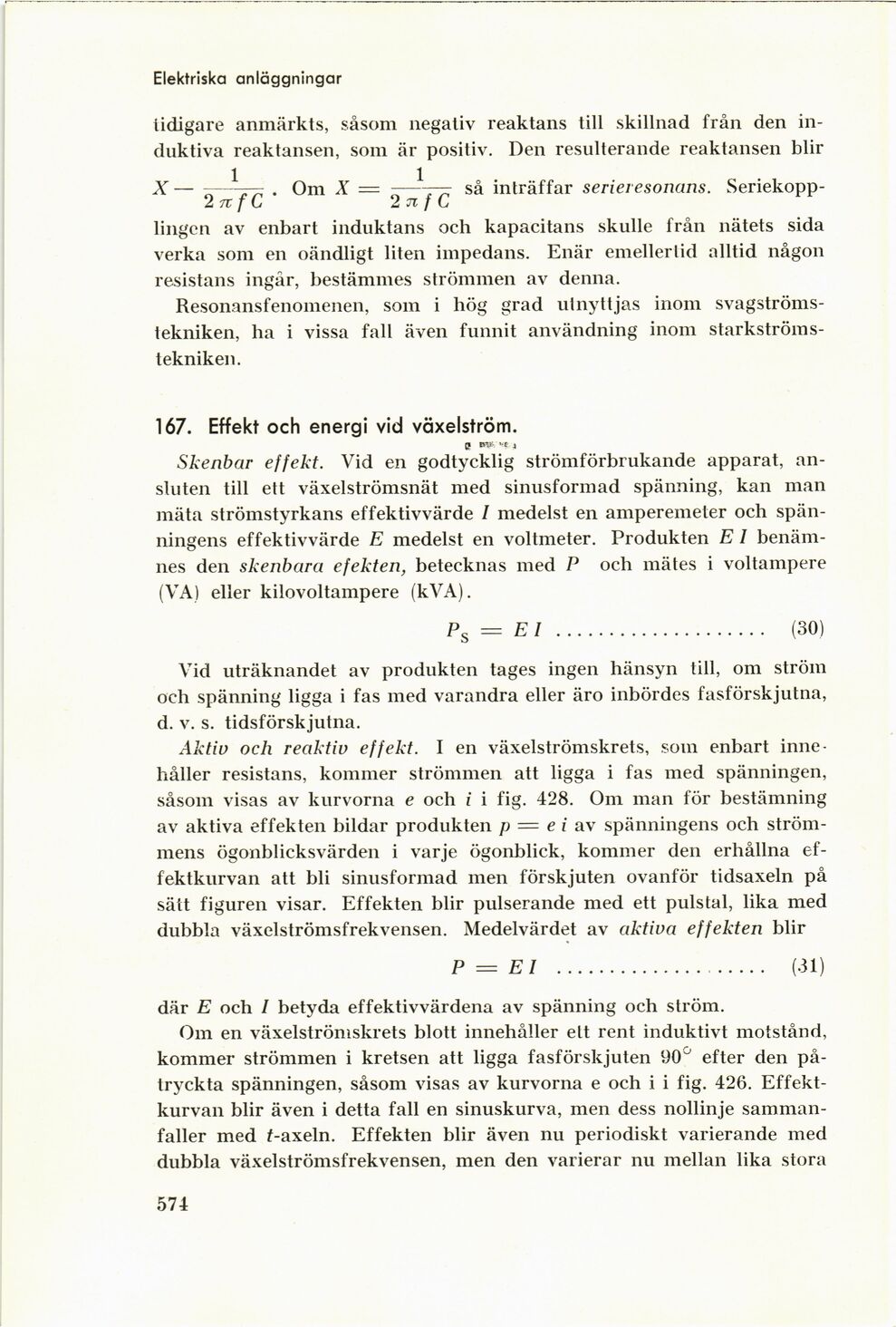

Elektriska anläggningar
tidigare anmärkts, såsom negativ reaktans till skillnad från den
in-duktiva reaktansen, som är positiv. Den resulterande reaktansen blir
X — -—. Om X = ——rr? så inträffar serieresonans.
Seriekopp-2rr fC 2 n f C
lingen av enbart induktans och kapacitans skulle från nätets sida
verka som en oändligt liten impedans. Enär emellertid alltid någon
resistans ingår, bestämmes strömmen av denna.
Resonansfenomenen, som i hög grad utnyttjas inom
svagströms-tekniken, ha i vissa fall även funnit användning inom
starkströms-tekniken.
167. Effekt och energi vid växelström.
Skenbar effekt. Vid en godtycklig strömförbrukande apparat,
ansluten till ett växelströmsnät med sinusformad spänning, kan man
mäta strömstyrkans effektivvärde l medelst en amperemeter och
spänningens effektivvärde E medelst en voltmeter. Produkten E I
benämnes den skenbara efekten, betecknas med P och mätes i voltampere
(VA) eller kilovoltampere (kVA).
Ps = El ......................... (30)
Vid uträknandet av produkten tages ingen hänsyn till, om ström
och spänning ligga i fas med varandra eller äro inbördes fasförskjutna,
d. v. s. tidsförskjutna.
Aktiv och reaktiv effekt. I en växelströmskrets, som enbart
innehåller resistans, kommer strömmen att ligga i fas med spänningen,
såsom visas av kurvorna e och i i fig. 428. Om man för bestämning
av aktiva effekten bildar produkten p = e i av spänningens och
strömmens ögonblicksvärden i varje ögonblick, kommer den erhållna
effektkurvan att bli sinusformad men förskjuten ovanför tidsaxeln på
sätt figuren visar. Effekten blir pulserande med ett pulstal, lika med
dubbla växelströmsfrekvensen. Medelvärdet av aktiva effekten blir
P = El .......................... (31)
där E och I betyda effektivvärdena av spänning och ström.
Om en växelströmskrets blott innehåller ett rent induktivt motstånd,
kommer strömmen i kretsen att ligga fasförskjuten 90° efter den
påtryckta spänningen, såsom visas av kurvorna e och i i fig. 426.
Effektkurvan blir även i detta fall en sinuskurva, men dess nollinje
sammanfaller med t-axeln. Effekten blir även nu periodiskt varierande med
dubbla växelströmsfrekvensen, men den varierar nu mellan lika stora
574
